DCL-Pro compact conductor line

→ 특허받은 연결 시스템

안전하고 신뢰할 수 있는 전원 공급

DCL-Pro 컴팩트 도전로는 이동식 장비를 위한 전원 공급 방식에 새로운 표준을 제시합니다. 라인 전체에 걸쳐 혁신적인 기술이 적용되어 있으며, 매우 견고한 인클로저 프로파일은자중이 낮고 유연한 구성을 통해 폭넓은 성능 범위를 제공합니다.

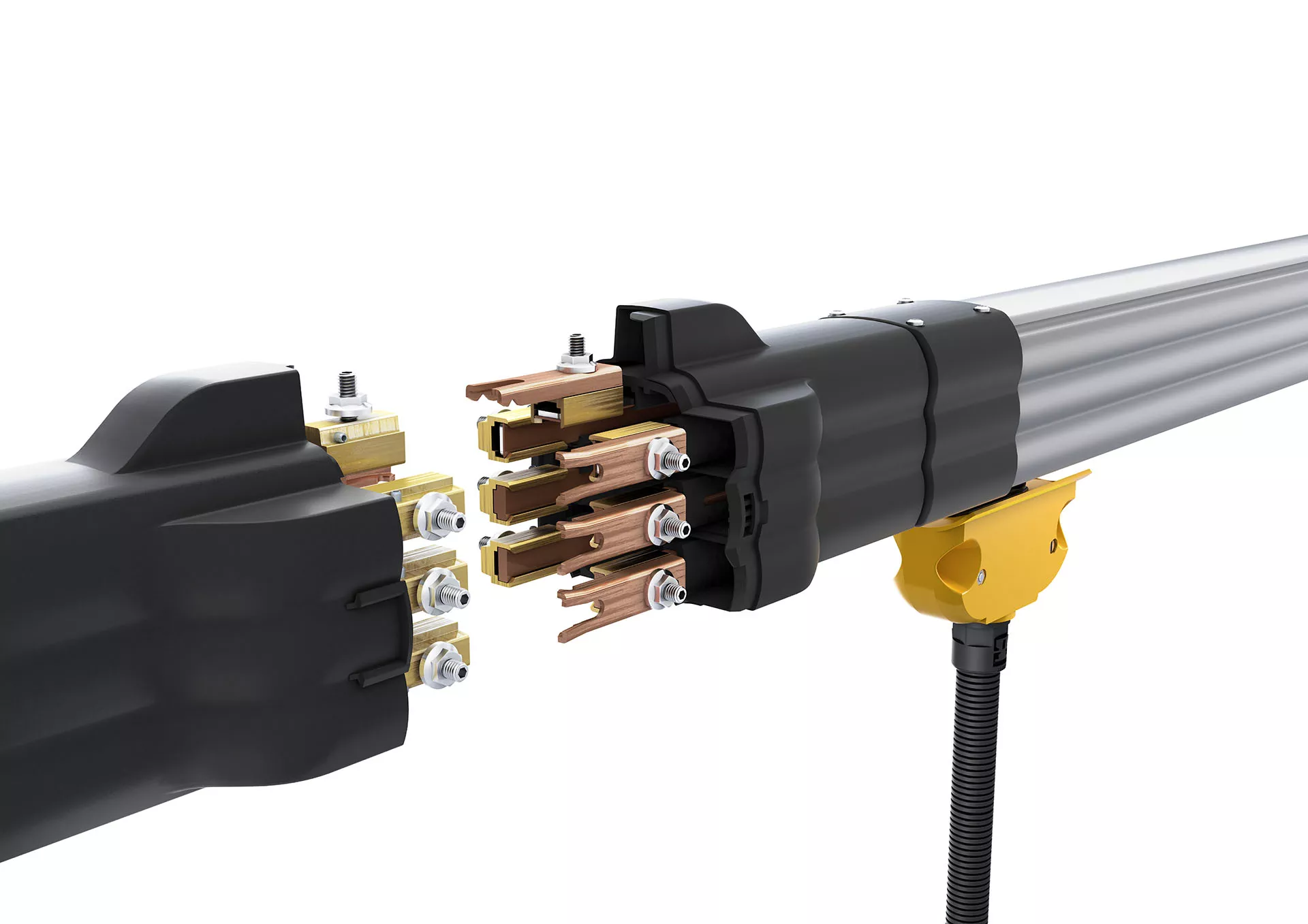

전류 집전(컬렉터) 시스템은 긴 서비스 수명 동안 안전하고 신뢰할 수 있는 운전을 보장하도록 설계되었습니다. 사전 조립된 모듈을 사용하는 특허받은 연결 방식은 설치를 훨씬 더 간편하게 만들어 주며, 조립 소요 시간을 크게 단축합니다.

Demag DCL-Pro compact conductor line

높은 단면 강성과 낮은 자중을 갖춘 프로파일
최적화된 전류 집전 트롤리 설계로 긴 서비스 수명
연속 운전에서 최대 200 A 대응
사전 조립 연결 시스템으로 신속 설치
이전 세대 DCL 모델과 호환

DEMAG CONFIGURATORS

제품 정보 (Product information)

한눈에 보는 장점 (The benefits at a glance)

신뢰할 수 있는 성능 (Reliable performance)

전원 및 제어 신호 공급을 위한 최대 7극 구성
연속 운전에서 최대 200 A
낮은 자중의 높은 단면 강성 프로파일
최적화된 전류 집전 트롤리 설계로 긴 수명
전원 인피드: 라인 끝 또는 중앙 설치 가능

높은 안전성과 신뢰성 (High safety and reliability)

전류 집전 트롤리 내부에 보호된 전원 케이블 통합
좁은 프로파일 슬롯로 내부 도전 레일의 우발 접촉 최소화
IP24 인클로저(옵션)의 씰링 립으로 먼지/습기 보호
각 조인트에서 팽창 보상
난연 성능 UL94/VO

편리한 조립 및 유지보수 (Convenient assembly and maintenance)

사전 조립 연결 시스템으로 신속 설치
스트레이트 섹션의 빠르고 간단한 교체
각 조인트에서 시스템 점검 가능
C-레일 또는 나사 핀으로 정밀 체결
이전 DCL 시스템과의 호환성으로 기존 설비 확장 용이

특징 (Features)

요구에 맞춘 트랙 루팅 (Track routing to meet specific needs)

직선/곡선/순환 트랙 등 설치 요건에 맞춘 레이아웃이 가능합니다. 직선 프로파일과 다양한 반경의 곡선 섹션을 제공합니다.

직선 섹션: 표준 길이 4,000 mm (필요 시 조립 중 길이 조정 가능)
곡선 섹션: L/U/S 형상 및 순환 트랙 구현 — 각도 15° ~ 360°
최소 곡률 반경: 800 mm

범용 전원 인피드 (Universal power infeed)

현장 조건에 맞게 쉽게 조립/변경 가능하며, 라인 임의 지점 또는 끝단에 전원 인피드를 설치할 수 있습니다.

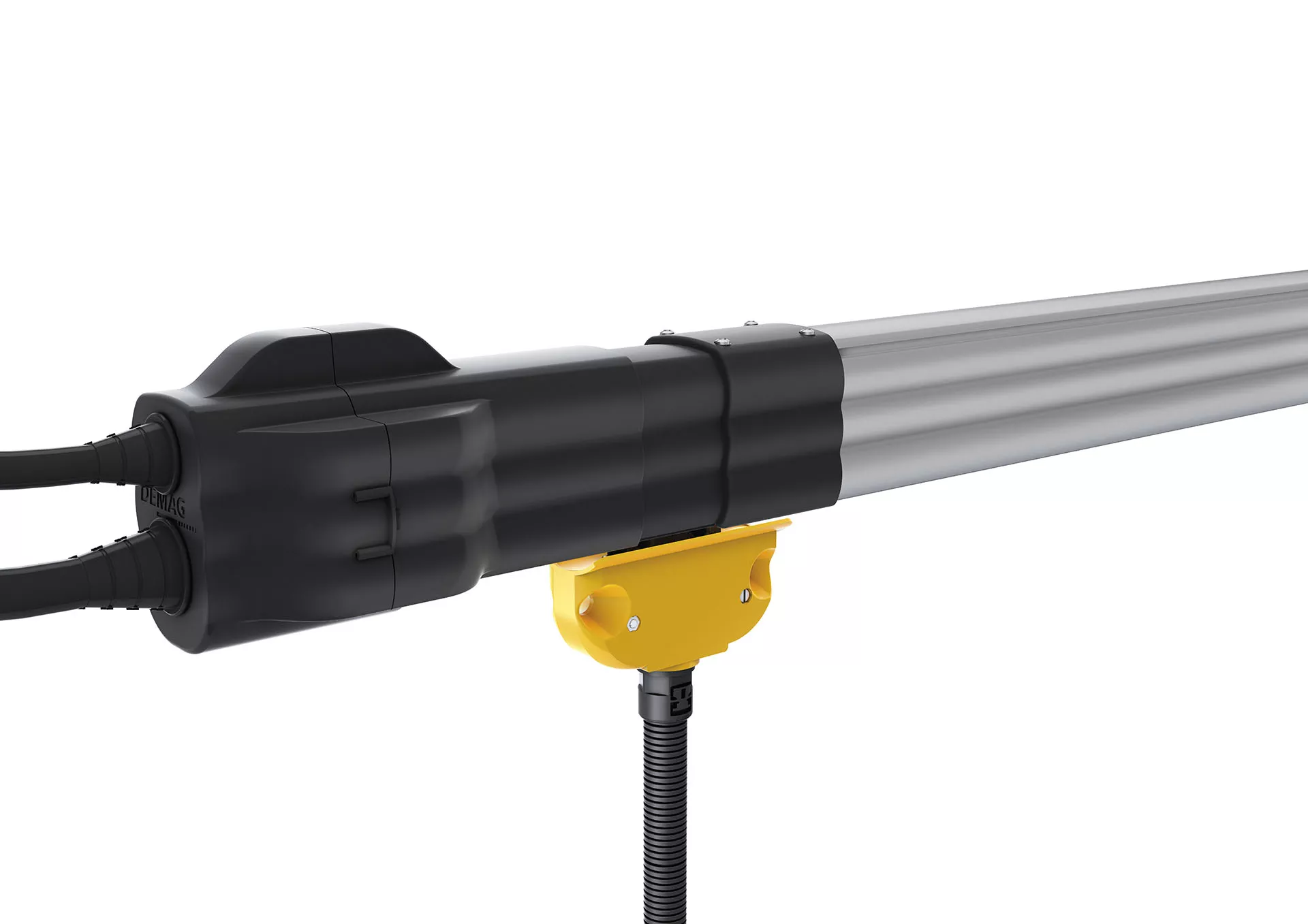

Powerfeed end cap: 커넥터 캡을 통한 끝단 인피드
Centre powerfeed section: 직선 트랙 어느 지점에나 설치 가능
Small curve & centre powerfeed: 곡선용 특수 전원 공급 구성; 10/15 mm² 소형 사이즈용 대안적 중앙 인피드
Entry & ramp section: 기계적·전기적으로 분리된 트랙 세그먼트에 안정적 공급

간단하고 신뢰성 있는 체결 (Simple and reliable attachment)

상부 구조 형태와 무관하게, DCL-Pro 커넥터는 설치를 간소화하고 견고한 고정을 보장합니다.

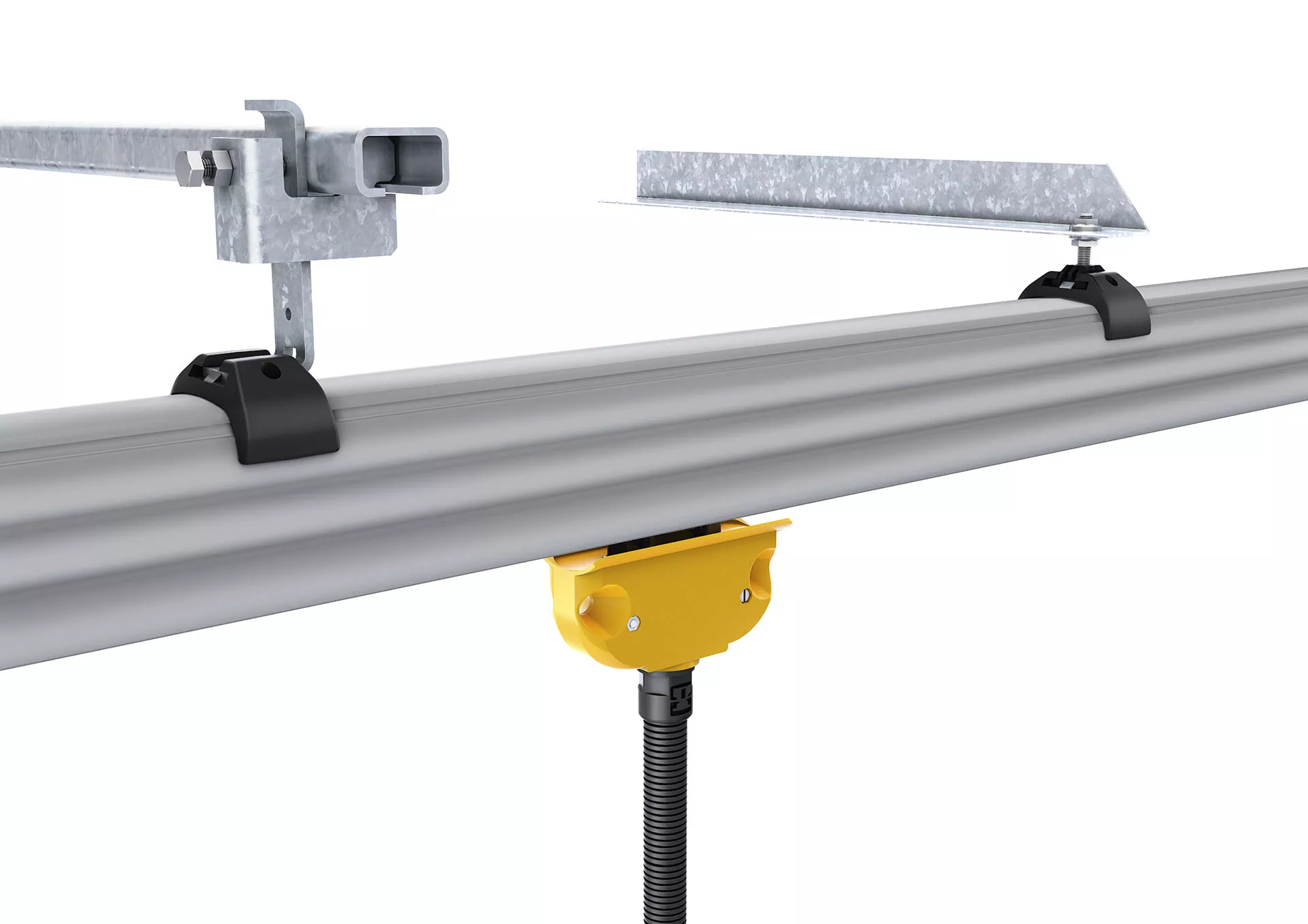

슬라이딩 서스펜션 + 리테이닝 볼트로 프로파일 섹션 정밀 정렬
상부 구조 체결 방식 2가지:
- C-레일: 2축 미세 조정
- 나사 핀: 수직 정렬

요구에 맞춘 레일 & 접점 (Rails designed to match specific needs)

실버-그래파이트 접점 권장 — 특히 저전압(24–28 V, IN = 1 A)제어 신호 전송에서 접촉 신뢰성 향상을 위해 권장됩니다.

기술 데이터 (Technical data)

인클로저 프로파일 및 도전로 (Enclosure profile and conductors)

인클로저 재질	PVC
표준 길이 [mm]	4,000
도전극/극수	최대 7
최대 서스펜션 간격 [mm]	2,000
최대 전압 [VAC] (1)	24 ~ 690
사이즈	10, 15, 25, 38, 56, 70
허용 전류(100% CDF) [A] (2)	65, 80, 100, 130, 175, 200
주변 온도 [°C]	-30 ~ +70
인클로저 등급	IP 23 / IP 24 (3)
난연 성능	UL94/VO 규격
최소 곡률 반경 [mm]	800

(1) DC는 요청 시 제공 · (2) 35 °C 조건 · (3) 프로파일 씰 적용 시

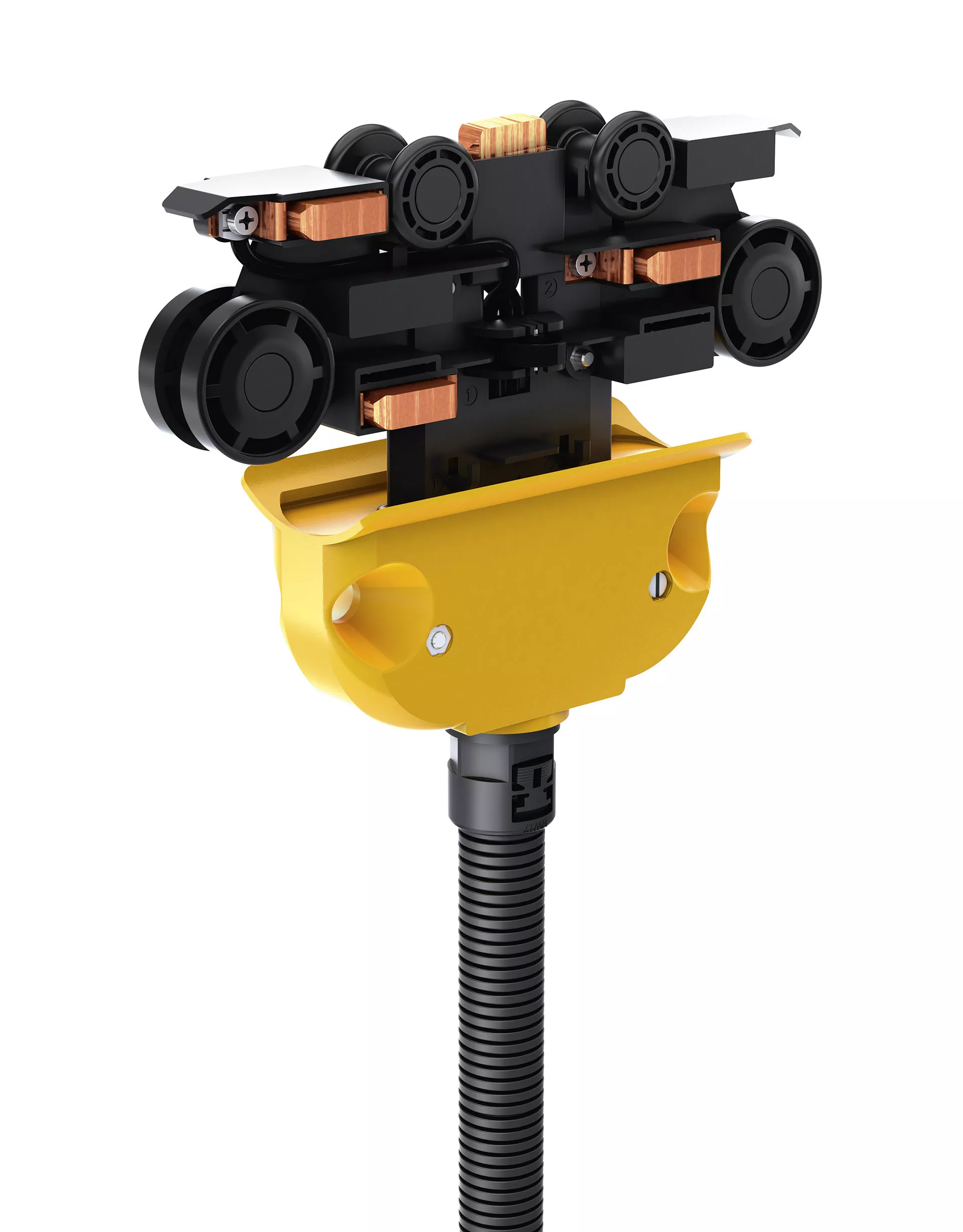

전류 집전 트롤리 (Current collector trolley)

전원 극수	4
제어 신호 최대 극수	3
정격 전류 @ 80% CDF [A]	40 (Bz)⁴ / 20 (Gr)⁵ 40 (Bz) / 20 (SiGr)⁶
최대 접속 단면적	전원 : 6 mm² 제어 : 2.5 mm²
표준 케이블 길이 [mm]	2,000
최대 퓨즈 [A]	100
최대 주행 속도 [m/min]	200

⁴ Bz: 청동 슬라이딩 접점
⁵ Gr: 흑연 슬라이딩 접점 — 가혹 환경용
⁶ SiGr: 은-그래파이트 접점 (제어 신호 무잡음·대전류용), 전원은 청동 접점
