DCBS chain hoist

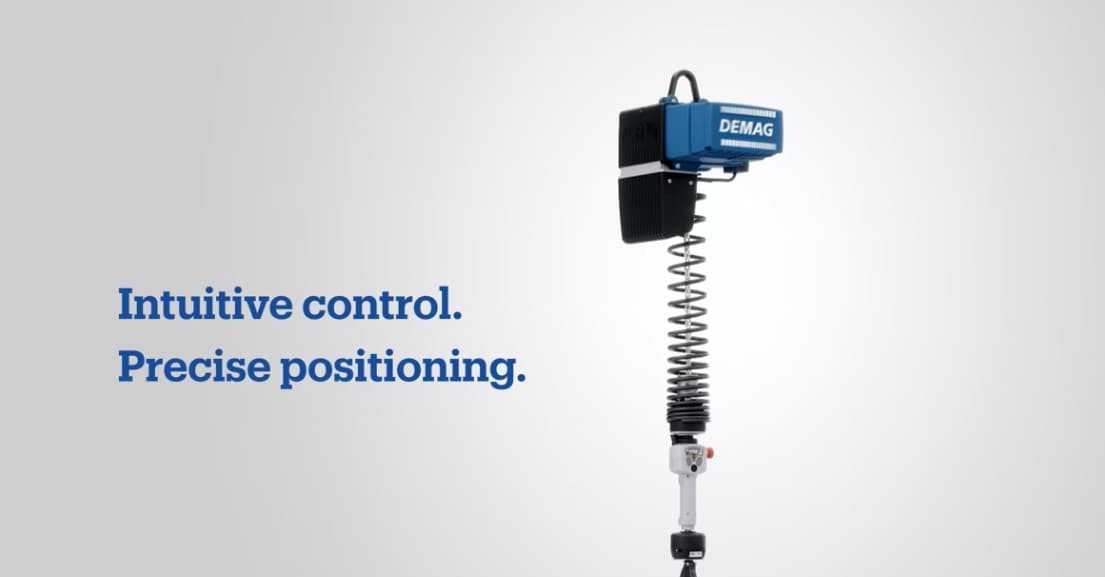

→ 직관적인 조작. 정밀한 위치결정..
직관적이고 인체공학적인 자재 취급
당사의 Demag DCBS 체인 호이스트(밸런서 기능 탑재)를 사용하면 최대 250 kg의 하중을 아주 부드럽고 완전히 직관적으로인양하고 위치시킬 수 있습니다. 핵심은 밸런서 기능으로, 자재 취급에 새로운 가벼움을 부여하여 작업장을 더욱 인체공학적으로 만들어 줍니다. 손끝만으로 하중을 직접 유도하고 완전히 직관적으로 위치시키십시오. 여러분의 하중 취급을 위한 혁신적인 솔루션입니다.
Demag DCBS 체인 호이스트 (밸런서 기능)
- 최대 250 kg 하중을 부드럽고 직관적으로 인양·위치결정
- 밸런서 기능으로 자재 취급의 가벼움과 작업장 인체공학 향상
- 손끝만으로 하중을 직접 유도하고 정밀 배치
- 하중 취급을 위한 혁신적 솔루션
추가 정보
- 펜던트 컨트롤러로 손으로 직접 상·하 인양
- 하중 직접 조작 (Manipulating the load)
- 슬랙 체인 보호
- 당김 하중(끊김 하중) 보호
- 큰 하중 변동 발생 시 동작 자동 정지
- 정격 하중 모니터링/감소
- 재생 제동으로 브레이크 마모 저감
- 브레이크 조정 불필요
- 브레이크가 하중 경로에서 슬리핑 클러치 상류(앞쪽)에 위치 (하중 처짐 없음)
- 고장 시 자동 제동
- 속도 모니터링을 통한 자동 차단 기능의 슬리핑 클러치 (연속 슬립 없음)
- 감속기·슬리핑 클러치·브레이크 최대 10년 무정비
- 안전 관련 기능은 EN ISO 13849-1 기준 PL c, Category 2 이상 충족
- 운전 리미트 스위치(상/하)
- 운전시간 카운터
- 운전 데이터 인터페이스(IDAPSY)로 시스템 가시성 확보
- 리프팅 컬럼/매니퓰레이터/맞춤 하중 취급 어태치먼트용 외부 하중 센서 옵션
- 전기 연결 Plug & Lift
D-Grip Servo의 통합 센서 시스템은 테어(tare) 기능 원리를 사용해 훅에 걸린 하중의 무게를 파악하고 이를 기준값으로 활용합니다. 센서는 손끝의 아주 미세한 힘에도 반응하여 하중을 움직일 수 있게 해줍니다. 하중을 직접 유도하면 자재를 더 효율적으로 취급하고 정밀하게 위치시킬 수 있습니다. 작업 과정에 온전히 집중하며 직관적으로 포지셔닝하십시오.
로드 픽업 모드는 하중을 집어 올릴 때 작업자를 지원합니다. 밸런서는 사전 설정된 힘으로 하중을 들어 올리도록 미리 설정되며, 하중 취급 어태치먼트를 프리텐션한 뒤 들어 올립니다. 이때 처짐이나 급격한 상승 없이 하중을 분리할 수 있습니다. 해당 값은 언제든 재설정할 수 있습니다.
이 설정으로 장치와 설비를 보호합니다. 설정값을 넘겨 들어 올리지 않으며,비상 상황에서는 체인 호이스트가 자동으로 정지합니다.
하중을 직접 조작하면 더욱 정밀한 포지셔닝이 가능합니다.펄스 제어로 하중을 직접 제어하고, 핸드-아이(손–눈) 측정으로 훨씬 효율적으로 위치시킵니다. 한 손에 펜던트를 들고 다른 손으로 하중을 잡은 채 자주 재조정해야 하는 불편을 피할 수 있습니다. 새로운 직관적 제어 시스템 덕분에 경험이 적은 크레인 조작자도 쉽게 하중을 위치시킬 수 있습니다.Exakte Positionierung dank Unterstützung vom Kettenzug.
D-Grip Servo의 센서를 분리해 하중 경로에 외부 하중 센서로 직접 통합할 수 있습니다. D-Grip Servo 그립 위치는 자유롭게 선택할 수 있고, 다양한 하중 취급 어태치먼트를 통합할 수 있습니다. 이를 통해 부피가 큰 하중도 정확·안전·직관적으로 이송할 수 있는 또 하나의 옵션을 제공합니다.
| 항목 | DCBS-Pro 1-125 | DCBS-Pro 2-250 |
|---|---|---|
| 모델 코드 | DCBS-Pro 1-125 H3 V3 380–480/50/60 | DCBS-Pro 2-250 H3 V3 516 380–480/50/60 |
| 정격 하중 [kg] | 125 | 250 |
| 인양 속도 Vslow/VSrated [m/min] | 0.15 – 30 | 0.15 – 16 |
| 최대 인양 높이 [mm] | 4300 | 4300 |
| 체인 규격 [mm] | 4.2 × 12.2 | 4.2 × 12.2 |
| 기구 등급 FEM/ISO | 4m / M7 | 4m / M7; 3m / M6; 2m+ / M5+ |
| 공급 전압 [V AC] / 주파수 [Hz] | 380–480 / 50·60 | 380–480 / 50·60 |
| 제어 전압 [V] | 24 | 24 |
| 정격 출력 [kW] | 0.54 | 0.54 |
| 호이스트 모터 듀티 팩터 [%] | 15% (Vslow) / 60% (VSrated) | 15% (Vslow) / 60% (VSrated) |
| C 치수(롱 서스펜션 브래킷) [mm] | 884.5 | 884.5 |
| C 치수(외부 하중 센서 옵션) [mm] | 790 | 790 |
| 장비 길이 [mm] | 502 | 502 |
| 중량 [kg] | 22 | 22 |
| 운전 온도 범위 [°C] | -20 ~ +40 (듀티 저하 없음), +50(30% CDF) | -20 ~ +40 (듀티 저하 없음), +50(30% CDF) |
| 보호등급 / 절연등급 | IP55 / F | IP55 / F |
충실한 문서화, 24시간 언제든 제공. Demag DDS 문서 시스템으로 버튼 한 번에 더 많은 정보를 확인하실 수 있습니다.
- 제품 설명
- 사용 설명서
- 기술 데이터
- 부품 목록
자재 운반 시 최소한의 힘과 편안한 자세를 유지해 인체공학을 향상합니다. 호이스트 유닛으로서 밸런서 기능이 있는 Demag DCBS 체인 호이스트는 생산 현장에서 빠르고 정밀한 운반을 가능하게 합니다.D-Grip Servo 제어 시스템은 직관적 하중 취급을 지원하며, 손동작만으로 직관적이고 절대적으로 정밀하게 위치시킬 수 있습니다.KBK Aluline 기둥형 스윙 크레인과 DCBS 체인 호이스트의 조합은 인체공학·기능성·심미성에 대한 고객 요구를 충족합니다. 특별한 화이트 알루미늄 색상으로 작업 공간과 잘 어우러집니다.

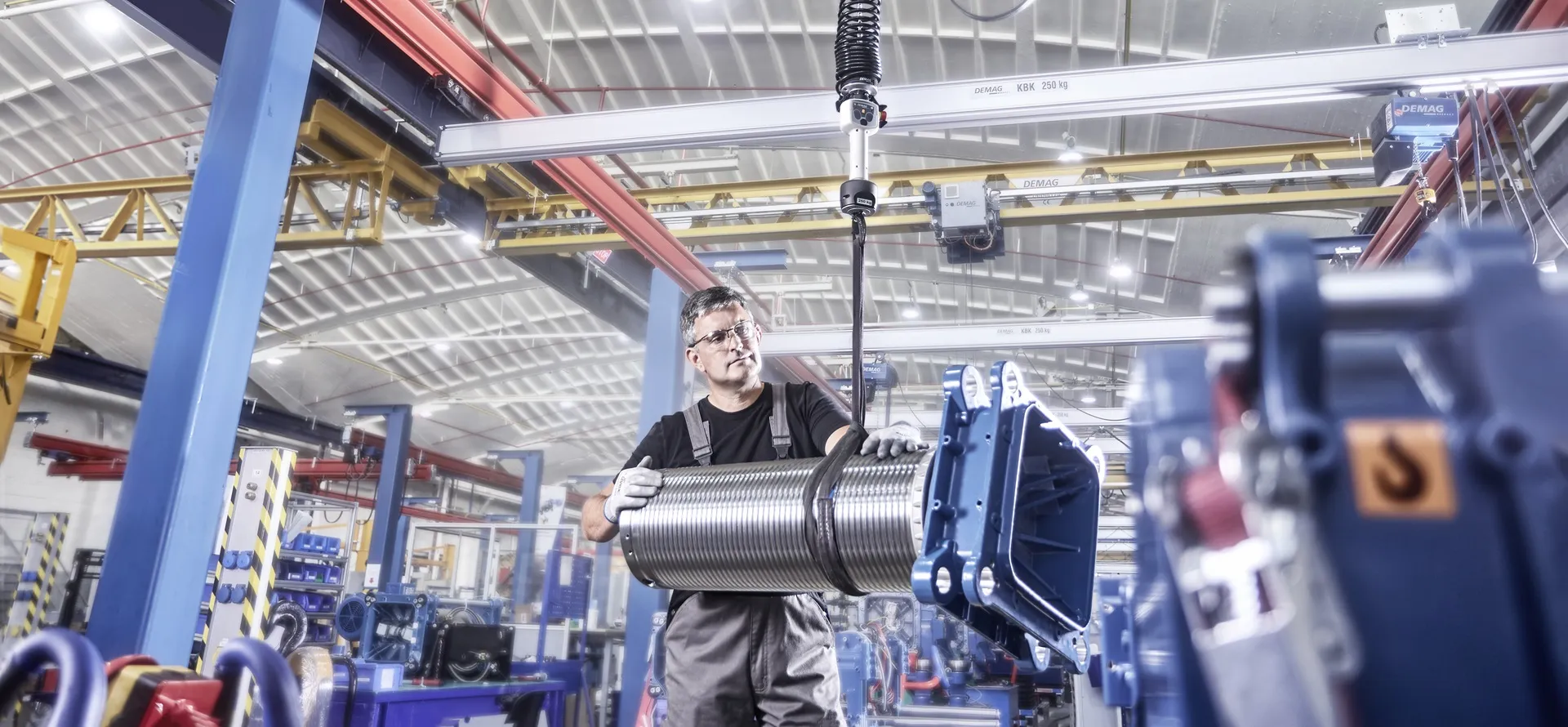

Wilo의 ‘올해의 공장’에서는 Demag KBK 서스펜션 크레인이 대면적 운반에 사용됩니다. 직원들은 컨베이어/AGV에서 펌프 부품을 꺼내 가공기계로 옮기고, 다시 다음 공정으로 전달합니다. 적용에 따라 DC-Com, DC-Pro 등 다양한 체인 호이스트 시리즈와 작업자가 손동작으로 쉽게 유도할 수 있는 보조 시스템 (DCMS-Pro Manulift, 밸런서 기능 탑재 DCBS-Pro)이 사용됩니다.
