Demag SCU 안전 제어 시스템

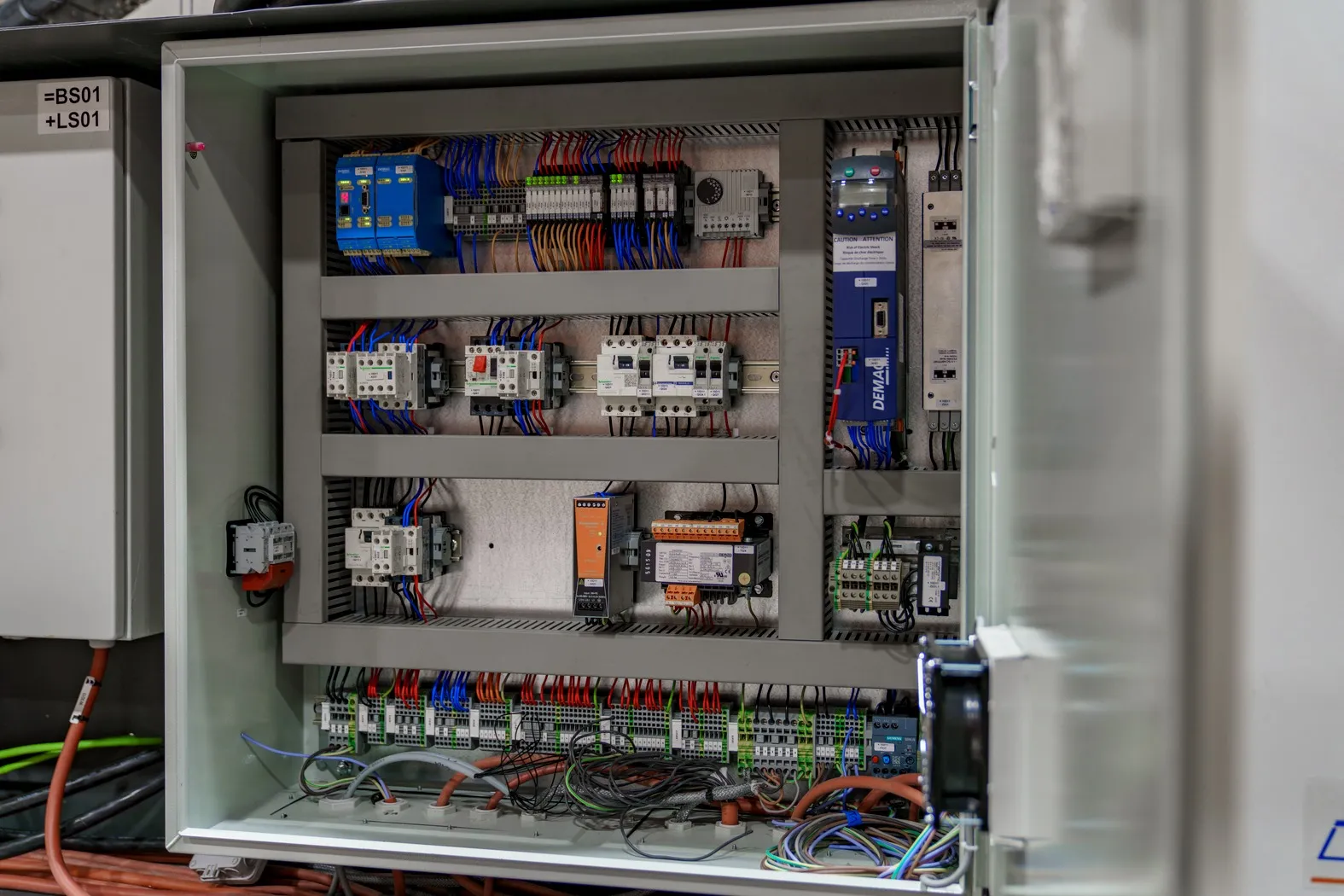

→ 분전반(스위치 캐비넷) 속 두뇌
안전에는 공통 기반이 필요합니다
다양한 Demag Drives 솔루션은 귀하의 솔루션을 움직이게 하기 위해 기계식 및 전자식 구성요소를 포함합니다. Demag SCU 안전 제어 시스템은 사용자에 대한 안전망 역할을 합니다. 구동 장치 및 시스템 솔루션의 제어 시스템에 안전 기능을 통합하면 사람과 환경에 대한 위험을 최소화하고 안전하고 오류 없는 운전을 가능하게 합니다.
지능형 제어 시스템은 또한 시스템의 다양한 지점에서 안전한 운전이 보장되어야 하는 응용 분야(예: 크레인 간격 유지 및 충돌 방지, 동기화 모니터링 또는 정적 이유로 크레인 간격이 필요한 경우)에도 사용할 수 있습니다. 또한 SCU는 하중 모니터링을 위해 사용되며, 예를 들어 크레인 하중 모니터링이나 카테고리 3 PLd 등급의 총 하중 모니터링에 사용됩니다.
스마트하고 안전하게
SCU 안전 제어 시스템은 응용 분야를 보호하고 신뢰할 수 있는 운전을 보장하는 것을 목표로 합니다.
Demag SCU 안전 제어 시스템
- 사람 보호. 구동 기계 또는 시스템의 사고 및 위험한 동작 위험을 최소화.
- 운전 안전성 향상. 특정 기계 또는 시스템과 주변 기계나 시스템에손상을 방지.
- 시스템 가용성 향상. SCU는 기계 또는 시스템을 지속적으로 모니터링하여기능을 보장하고 고장으로 인한 다운타임을 최소화.
안전 관련 기능
모든 안전 관련 기능은 이중화 시스템에 의해 모니터링됩니다. Demag SCU 내부에서는 두 개의 프로세서가 서로 독립적으로 동작하고 서로를 모니터링합니다. 이 제어 시스템의 도움으로, 비상정지 스위치 또는 라이트 커튼/레이저와 같은 안전 장치로부터의 신호가 처리 및 평가될 수 있어, 시스템 내의 잠재적으로 위험한 상황을 조기에 인지하고 적시에 대응하여 안전 상태를 취할 수 있습니다. 이는 고장이 발생한 경우에도 Demag SCU 안전 제어 시스템이 올바른 선택임을 의미합니다.
안전 절차는 제어 시스템에서 용이하게 프로그래밍할 수 있습니다. 그래픽 블록을 활용한 시각화는 운전자가 빠르게 이해하도록 돕고 논리적인 구조를 지원합니다. 이를 통해 라이트 커튼, 레이저 스캐너 또는 로드 센서 등 다양한 전기 구성요소를 손쉽게 통합할 수 있습니다.
이중화, 그리고 안전
안전이 중요한 응용 분야에서는 이중화 시스템이 설치되고 파라미터가 설정되며, 이에는 Demag SCU 안전 제어 시스템도 포함됩니다. 따라서 시스템의 일부에서 고장이 발생하더라도 시스템은 계속 운전할 수 있으며, SCU는 시스템을 안전 상태로 독립적으로 전환할 수 있습니다. 예를 들어 로컬 직접 정지 기능을 들 수 있습니다.
기계 위험은 SCU 안전 제어 장치에 의해 평가됩니다. 모니터링 센서는 상황 평가에 필요한 데이터를 제공합니다.
통일된 표준은 시스템 또는 기계의 필요한 안전 수준을 요구합니다.성능 레벨(PL)은 a에서 e까지의 안전성 및 신뢰성을 설명합니다. Demag SCU 안전 제어 시스템을 사용하면 시스템 또는 기계를 최고 성능 레벨 e까지 구성할 수 있습니다.
귀하의 프로젝트에 맞는 올바른 구성

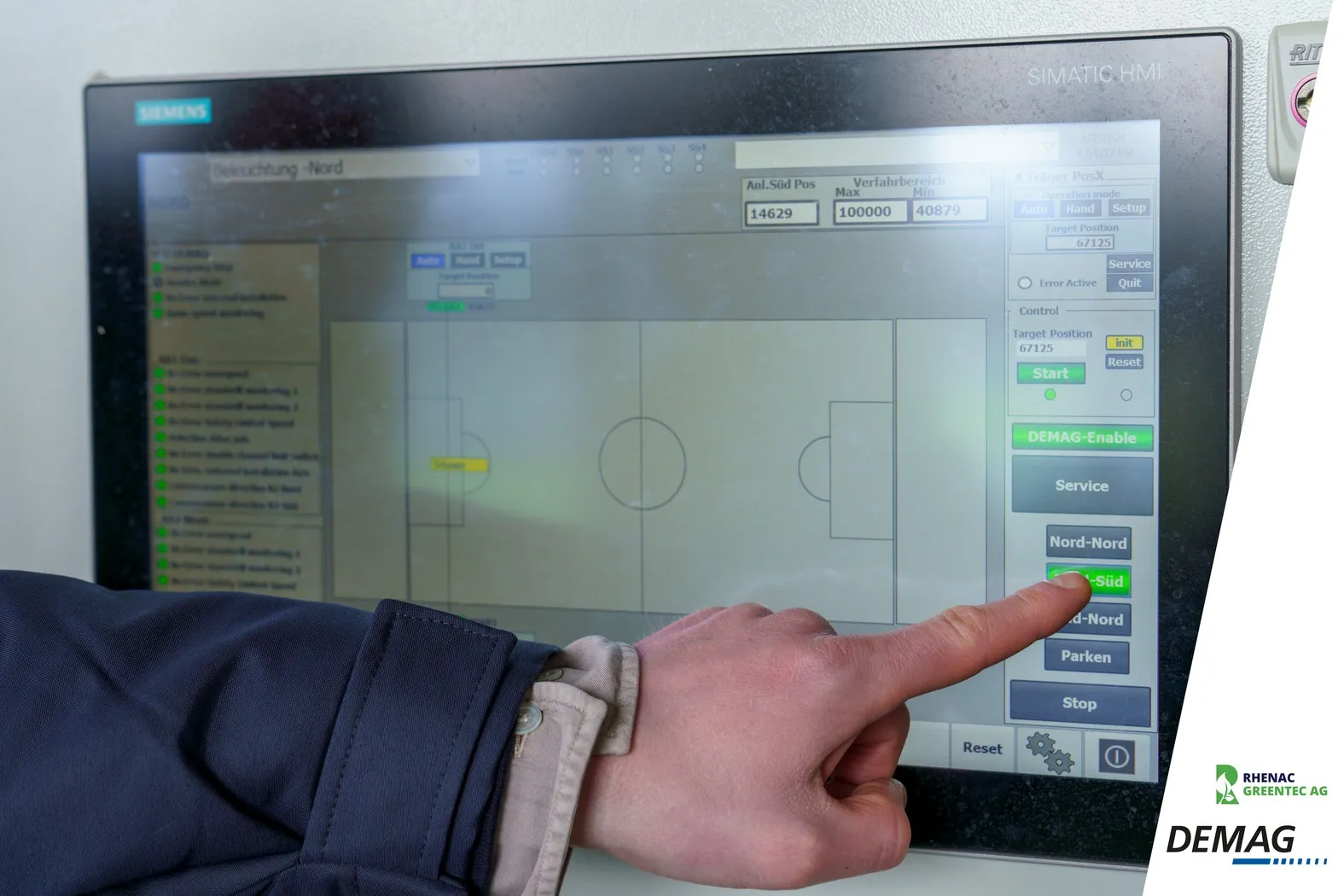

Demag SCU 안전 제어 시스템은 다양한 안전 모듈과 구성요소를 제공하며, 복잡하거나 비전형적인 응용 분야에도 쉽게 적응할 수 있습니다. 안전 제어 시스템은직관적인 인터페이스를 통해 프로그래밍되고, 인터페이스를 통해 시스템과 연결됩니다. 이를 통해 운전자의 요구에 유연하게 적응할 수 있습니다. 사용자 인터페이스(HMI)는 쉽게 이해할 수 있는 모니터링 및 제어를 위해 사용됩니다.
제품 정보 (Product information)
지원 및 편의 기능 (Assistance and comfort functions)
Demag SCU 안전 제어 시스템은 시스템을 지속적으로 모니터링하여 운전자를 지원합니다. 안전 제어 시스템의 모듈식 설계 덕분에 복수의 신호원을 모니터링할 수 있습니다. 이로써 SCU는 제어 유닛으로서 여러 대의 기계 또는 시스템을 감시하고 서로의 상태를 비교할 수 있는 이점이 있습니다.
43068-56 — Demag SCU 덕분에 이동식 LED 조명 시스템의 충돌 보호가 구현됩니다.
개별 유닛의 적절한 파라미터링과 제어 시스템으로서의 SCU를 통해 지원 및 편의 기능을 구현할 수 있습니다.
지원 및 편의 기능 (예시)
- 레이저 보조 위치 결정 (Laser-assisted position determination)
- 충돌 방지 (Anti-collision protection)
- 전자식 동기화 (Electronic synchronisation)
- 특정 구역에서의 속도 제한
- 그 외 다수 …
규모와 복잡성으로 인해 운전자가 완전하게 모니터링할 수 없는 시스템은 제어 시스템의안전 기능을 통해 리스크를 낮춘 상태에서 운전되어야 합니다.
또한 설계자는 시운전 시에도 지원을 받습니다. 예를 들어 제어 시스템의 구성 에디터에서검증 보고서를 생성하여, 개별 위험 분석을 바탕으로 한기계류 지침에 따른 표준 준수 문서를 보다 용이하게 작성할 수 있습니다.
Demag SCU 안전 제어 시스템의 안전 모듈 (The Demag SCU safety control system safety modules)
Demag SCU 제어 모듈은 다양한 버전으로 제공되며, 스위치 캐비넷의 제어 보드에통합됩니다. 이 모듈들은 안전 제어 시스템의 기계적 기반을 이룹니다. 응용 분야와 요구 사항에 따라 모듈들을 상호 결합할 수 있습니다.
- Demag SCU control modules
- Demag SCU control modules
- Demag SCU control modules
40992-13 — 복수의 SCU 안전 모듈을 조합한 예.
Demag 사례 (Demag references)
후드 아래의 배기가스 (Flue gases "under the hood")
Stahl-Projektbau Wentz GmbH
42523-42
배기가스 배출을 위해 브라운슈바이크 공과대학교는 이동식 배기 후드를 필요로 했으며 — 이는 Demag SCU 안전 제어 시스템으로 구현되었습니다.
양쪽에 플랜지가 있는 Demag DRS 주행 바퀴가 배기 후드의 정밀한 주행을 보장합니다. 두 구동 유닛은 공통 Dedrive Compact 주파수 인버터로 제어됩니다. 이로써최소한의 노력으로 동기화 제어가 보장됩니다. Demag SCU 안전 제어 시스템이 신호를 평가합니다.
Reference Braunschweig Technical University

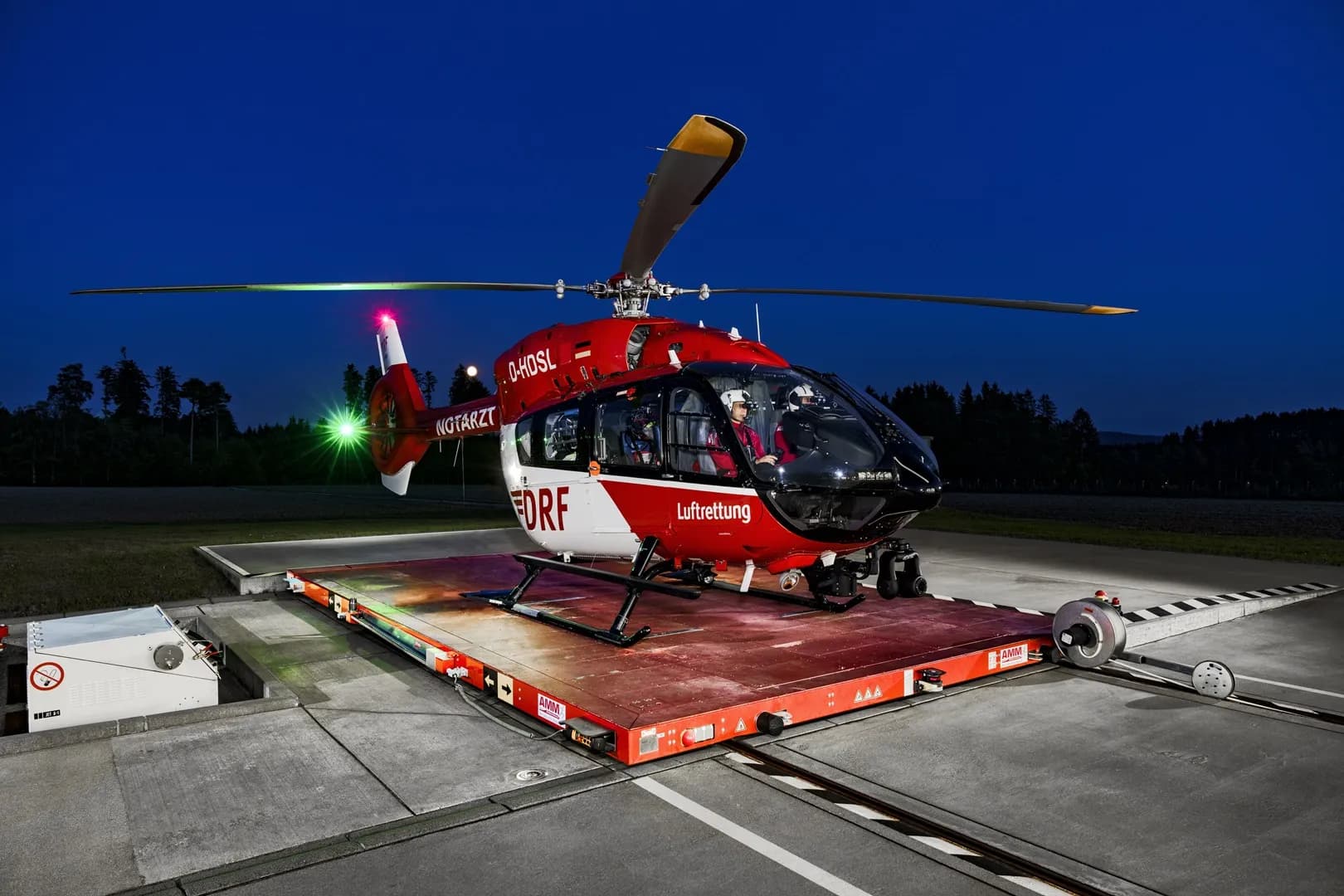

헬리콥터 이착륙 플랫폼의 Demag 안전 제어 시스템
AMM GmbH
42194-2
헬리콥터 이착륙 플랫폼은 Demag SCU 안전 제어 유닛을 사용하여 격납고 안팎으로진입·이탈합니다.
AMM GmbH의 헬리콥터 플랫폼은 Demag 휠 블록을 사용합니다. 이는 매우 낮은 높이 설계와 높은 안전 수준의 전제 조건을 마련합니다. 다재다능한 Demag SCU 안전 제어 시스템은레이저 보조 플랫폼 위치 결정과 선택적 인체 안전 스캐너가 포함된주행 경로 제어 등 수많은 개별 안전 기능을 구현할 수 있습니다.
Reference AMM GmbH

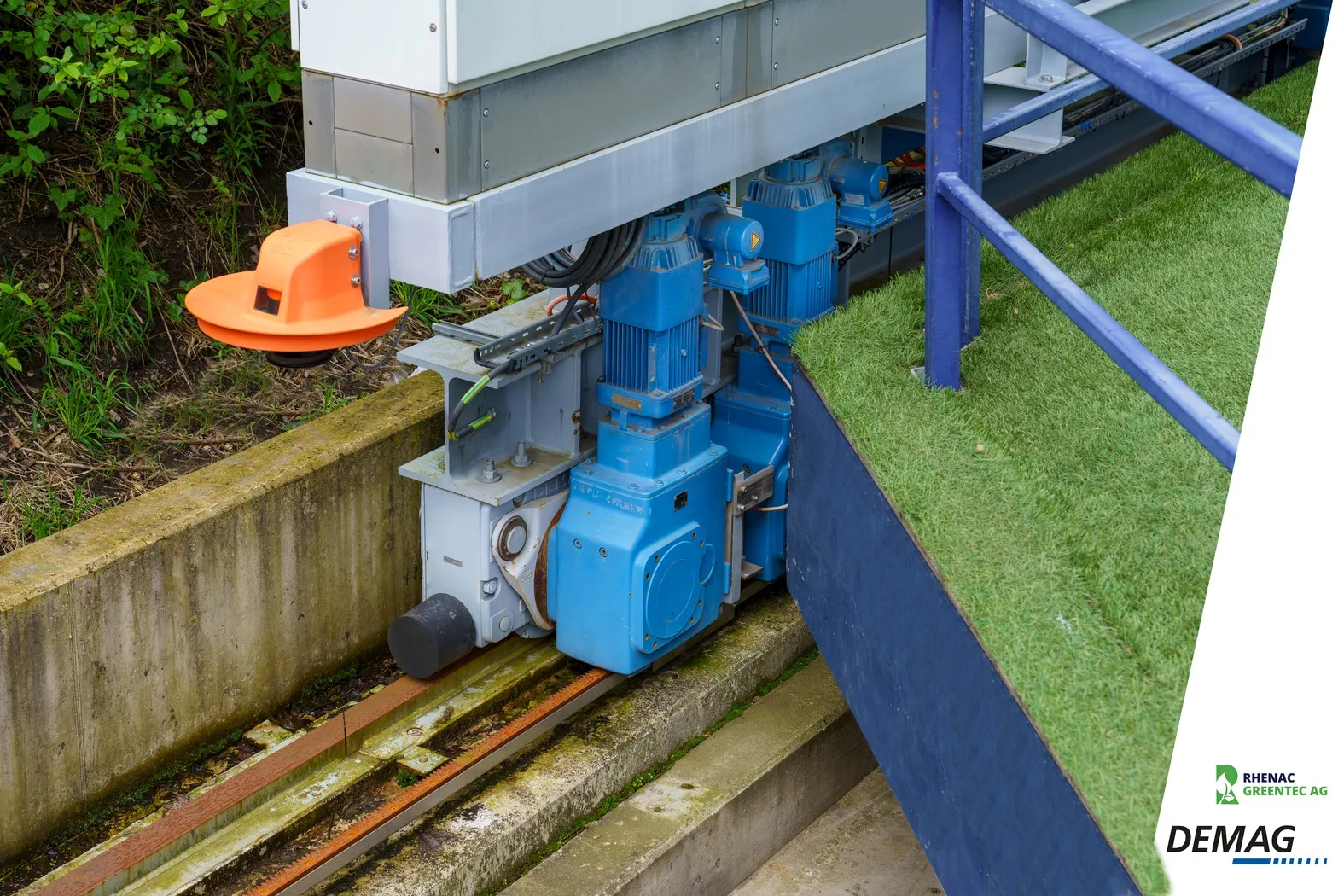

혁신적인 잔디 관리 컨셉 가동
Rhenac Greentec AG
43068-59-2
혁신적인 잔디 관리 컨셉은 Demag SCU 안전 제어 유닛의 도움으로 가동됩니다.
Demag 모듈러 드라이브 시스템은 RHENAC GreenTec AG에 혁신적 잔디 관리 컨셉을 위한 적절한 이동 솔루션을 제공합니다. Demag SCU 안전 제어 시스템은 시스템의안전한 운전을 지원합니다.
Reference Multifunktionsarena Gelsenkirchen
Demag는 맞춤형 솔루션, 고품질 제품, 그리고 다양한 컨설팅 및 기타 서비스를 포괄하는 포트폴리오를 제공합니다. 당사의 제공 범위는 고성능 표준 구성품에서 소규모 사업장부터 글로벌 기업에 이르는 완전 맞춤형 통합 시스템에 이르기까지 다양합니다.
결과: 고객의 생산성을 높이고 안전을 보장하는 신뢰성 있는 솔루션.
