Demag Belt Hoist DBH
더 높은 수준의 요구를 충족해야 하는 환경을 위해 설계되었습니다.

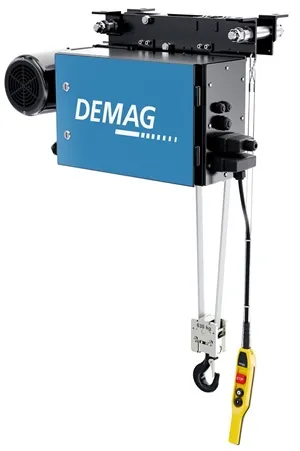

Demag Belt Hoist
청결성, 안전성, 공정 신뢰성이 중요한 생산 환경을 위해 설계된 벨트 호이스트입니다. 완전 밀폐형 드라이브 시스템을 적용해 입자와 액체의 외부 유출을 효과적으로 억제하며, 식품 생산 라인이나 클린룸과 같은 민감한 산업 환경의 높은 기준에 부합합니다.
Demag Belt Hoist는 Demag의 폭넓은 제품 포트폴리오를 더욱 확장하는 솔루션으로, 정밀한 하중 제어와 위생적인 설계, 그리고 높은 내구성을 동시에 제공합니다.
밀폐형 보호 구조
물질의 유입과 유출을 효과적으로 억제하여 민감한 생산 환경에서도 안정적으로 운용할 수 있습니다.
정밀한 하중 제어
부드러운 승·하강과 낮은 진동 특성으로 하중을 보다 정확하게 제어할 수 있습니다.
방수 성능 대응
IP55 기본 사양, IP66 옵션 대응으로 세척 및 습윤 환경에서도 높은 신뢰성을 제공합니다.
저소음 운전
작업 환경의 품질이 중요한 생산 현장을 고려한 정숙한 구동 성능을 제공합니다.
Key Features
Demag Belt Hoist의 주요 특징
민감한 환경에서도 안정적이고 청결한 리프팅이 가능하도록, 구조와 소재, 보호 성능까지 세심하게 설계되었습니다.
Dyneema® 웨빙 스트랩 적용
고강도 폴리에틸렌 기반의 크로스 직조 구조로 제작되어 절단 및 파열에 강하고, 높은 안전성을 제공합니다.
부드럽고 안정적인 승·하강
폴리곤 효과를 억제하여 흔들림을 줄이고, 보다 균형감 있는 리프팅 성능을 제공합니다.
정밀한 위치 제어
자체 진동이 적어 민감한 공정에서도 하중을 보다 정확하고 섬세하게 위치시킬 수 있습니다.
저소음 운전
소음 발생을 최소화하여 청정도와 작업 환경의 품질이 중요한 생산 현장에 적합합니다.
밀폐형 하우징
입자 및 액체의 유입·유출을 효과적으로 억제하도록 설계되어 청결 유지가 중요한 환경에 유리합니다.
IP55 / IP66 보호등급 대응
분진 및 물 분사 환경에 대응 가능하며, 세척이 잦거나 습한 환경에서도 안정적인 운용이 가능합니다.
유지보수 부담 최소화
호이스트 수명 주기에 맞춰 설계된 리프팅 모터와 기어박스로 유지보수 부담을 줄였습니다.
스테인리스 부품 옵션
기계 부품을 스테인리스 사양으로 선택할 수 있어 위생 및 내식성이 중요한 산업에 적합합니다.
Material Technology
Dyneema® 웨빙 스트랩
로프 호이스트나 체인 호이스트와 가장 구분되는 핵심은 바로 고강도 웨빙 스트랩입니다. 이 소재는 폴리에틸렌 기반의 열가소성 재질로, 크로스-직조된 스트랩 구조를 형성해 높은 절단 저항성과 파열 저항성을 확보합니다.
또한 벨트는 폴리아미드 벨트 디플렉션 롤러를 통해 유도되며, 폴리에틸렌 소재 특성상 긍정 구동 방식의 안정적인 굴곡이 가능해 폴리곤 효과를 방지하고 보다 매끄러운 승·하강 동작을 제공합니다.
더 적은 마모, 더 높은 안정성
최대 3.5%까지 신장 가능
벨트는 최대 3.5%까지 늘어날 수 있어 충격을 흡수하는 능력이 뛰어나며, 이는 급정지 상황에서의 하중 충격을 완화하는 데 도움이 됩니다.
급정지 시 마모 감소
소재의 유연성이 충격을 분산시켜 벨트 자체의 마모를 줄이고, 장기적인 안정 운전에 기여합니다.
경량·내마모·내자외선 특성
매우 가벼우면서도 찢김과 마모에 강하고, UV 안정성을 갖추고 있어 다양한 산업 환경에서 우수한 내구성을 제공합니다.
Protection Class
불필요한 물질 유입·유출로부터의 보호
Demag Belt Hoist는 기본적으로 IP55 보호등급을 제공하며, 옵션을 통해 IP66까지 대응할 수 있습니다. 이는 장비 외함이 분진과 수분, 외부 접촉에 대해 어느 수준까지 보호되는지를 국제적으로 통일된 기준으로 나타낸 것입니다.
인체 접촉에 대한 보호와 함께 향상된 방진 성능을 제공합니다. 미세한 분진의 일부 유입은 가능하지만 장비 작동에는 영향을 주지 않도록 설계되었습니다.
모든 방향에서의 물 분사에 대해 보호되며, 세척이 잦거나 강우·습기에 노출되는 환경에서도 안정적인 사용이 가능합니다.
위험 부위에 대한 완전한 접촉 보호와 함께 분진 유입을 차단하는 완전 밀폐형 수준의 방진 성능을 제공합니다.
강한 물 분사에 대해서도 높은 보호 성능을 발휘하여 보다 엄격한 세척 및 습윤 환경에 적합합니다.
Applications
청정성과 안정성이 필요한 다양한 산업 환경에 적합
분진, 수분, 위생, 정밀 제어가 중요한 공정에서 Demag Belt Hoist는 보다 신뢰할 수 있는 리프팅 솔루션을 제공합니다.
분진·파우더·빅백 취급 환경
식품 산업 / 무윤활 환경
화학 산업 / 전해도금 설비
제약 / 의료 산업
광학 산업
자동차 / 전기차 제조
전자부품 / 배터리 제조
클린룸 및 민감 공정 환경
KBK single-girder suspension cranes
Dimensions
Drum (드럼)
- 드럼의 표준 사양은 도장 강재로 제작됩니다.
옵션: 부식에 대한 저항성이 더 높거나 위생 요구 수준이 높은 환경을 위해 스테인리스 스틸 드럼을 선택할 수 있습니다.
- 드럼 구동 샤프트는 컴팩트한 밀폐형 구동 시스템의 일부를 구성합니다.
- 벨트 체결 구조와 함께 부드럽고 흔들림 없는 승강 동작을 보장합니다.
* 영상은 각 스텝에서 자동 재생/정지됩니다. ▶ ‘다음’으로 이어서 보세요.
Drum (드럼)
- 드럼의 표준 사양은 도장 강재로 제작됩니다.
옵션: 부식에 대한 저항성이 더 높거나 위생 요구 수준이 높은 환경을 위해 스테인리스 스틸 드럼을 선택할 수 있습니다.
- 드럼 구동 샤프트는 컴팩트한 밀폐형 구동 시스템의 일부를 구성합니다.
- 벨트 체결 구조와 함께 부드럽고 흔들림 없는 승강 동작을 보장합니다.
* 영상은 각 스텝에서 자동 재생/정지됩니다. ▶ ‘다음’으로 이어서 보세요.
Product information
Demag Belt Hoist는 호이스트를 밀폐하는 기계적 구조 옵션을 적용하여, 윤활유와 같은 물질이나 액체가 외부로 유출되는 것을 방지합니다. 이를 통해 주변 작업 환경을 보호할 수 있습니다.
Dyneema® 텍스타일 벨트 스트랩은 물질을 흡수할 수 있지만, 일반적인 세척 방법으로 쉽게 세척할 수 있습니다.
또한 하우징에 적용된 스플래시 가드(IP 보호등급 참조) 덕분에 세척 과정에서도 호이스트의 다른 구성 요소가 손상되지 않습니다.
따라서 식품 산업과 같은 위생이 중요한 환경에서도 높은 청결성을 유지할 수 있습니다.
Demag Belt Hoist는 분진 및 마모성 물질에 대한 높은 내성을 갖고 있습니다. 이러한 미세 입자들은 일정 농도 이상에서 보호되지 않은 호이스트의 기계 및 전기 부품에 손상을 줄 수 있습니다.
이로 인해 마모가 증가하고, 유지보수 및 서비스 요구가 증가하게 됩니다.
그러나 Demag Belt Hoist는 밀폐형 하우징 구조를 통해 내부 구성 요소를 보호하여 마모성 물질의 영향을 최소화하고 유지보수 부담을 줄입니다.
또한 Dyneema® 벨트 스트랩은 열가소성 구조로 인해 내식성이 매우 뛰어나며, 다양한 산, 염기, 오일 및 그리스에 대한 높은 저항성을 갖습니다.
폴리에틸렌 소재는 전기 절연 특성을 갖고 있어 호이스트 적용에 매우 적합합니다.
- 벨트 드럼은 도장 강재로 제작됩니다.
- 옵션으로 스테인리스 스틸 드럼 제공
- 2단 속도용 극수 변환 리프팅 모터 또는 무단 속도 제어용 컨버터 모터 선택 가능
- 0.5 ~ 20 m/min 리프팅 속도로 정밀한 위치 제어와 빠른 작업 가능
- 밀폐형 브레이크 구조로 유체 누출 방지
- 무정비 리프팅 모터
- 기어박스는 수명 윤활 방식으로 유지보수 최소화
- 기어박스에 4단 리미트 스위치 기본 적용
니켈 도금 아연 후크 블록은 도장이 되어 있지 않아, 클린룸과 같은 민감한 환경에 적합합니다.
- 2단 주행 리미트 스위치
- 식품 등급 기어 오일
- 스테인리스 옵션 (후크, 하부 블록, 휠 등)
- 전원 케이블용 테더 암
- 극수 변환 주행 모터
- 열 보호 / 입자 마모 보호
- 인버터 설정용 동글
- 레인 커버
- 후크 작동 리미트 스위치
- 제어 전압 옵션 (380V / 460~480V)
리프팅 모터는 컨버터를 통해 무단 속도 제어가 가능하며, 크레인 트롤리 역시 무단 속도 제어 옵션을 적용할 수 있습니다.
Demag Belt Hoist는 전자식 과부하 보호 장치를 탑재하고 있으며, 컴팩트한 OWL 모니터링 유닛을 통해 과부하 차단 및 상태 표시 기능을 제공합니다.
안전성과 예지 정비를 위한 모니터링 시스템 (ELM I)
- 개별 호이스트 과부하 보호
- 작동 상태 및 스위칭 횟수 모니터링
- 브레이크 및 제어 작동 횟수 기록
- 가동 시간, 온도 지수, 과부하 이벤트 기록
- SWP 계산에 활용 가능
Demag Belt Hoist의 기술 데이터는 BH 2와 BH 5 모델로 구분되며, 하중 용량에 따라 FEM 등급, 트롤리 타입, 리프팅 속도 및 리프팅 높이가 달라집니다.
Demag Documentation System(DDS)을 통해 언제든지 관련 자료를 확인할 수 있습니다.
- 제품 설명서
- 운영 매뉴얼
- 기술 데이터
- 부품 리스트
