KBK pillar and wall-mounted slewing jibs
가벼운 자중으로 쉽게 위치 조정 가능
Switch to improved productivity and ergonomics
수작업으로 비교적 가벼운 하중을 조합하거나 이동시키는 일은 시간 소모적일 뿐만 아니라 직원들에게 인체공학적 부담을 줍니다. 다양한 호이스트 유닛과 함께 설치되는 당사의 스윙 지브 및 크레인은 작업 현장에서 모든 종류의 작업물을 빠르고 쉽게 들어 올리고 정확하고 부드럽게 위치시킬 수 있게 해줍니다.
이러한 방식으로 설치 및 대기 시간은 크게 줄어들고, 작업장에서 크레인이 사용 가능해지기를 기다리는 시간이 완전히 제거될 수 있습니다. 기둥식 및 벽면 설치식 스윙 지브의 추가적인 장점은 다음과 같습니다:
Demag KBK Pillar and Wall-mounted Slewing Jibs
- ■가볍고 빠른 하중 취급
- ■간편한 조작, 높은 운용 안전성 및 신뢰성
- ■최대 10,000 kg까지의 하중 용량
- ■시스템에 포함된 피팅을 이용한 간단한 설치

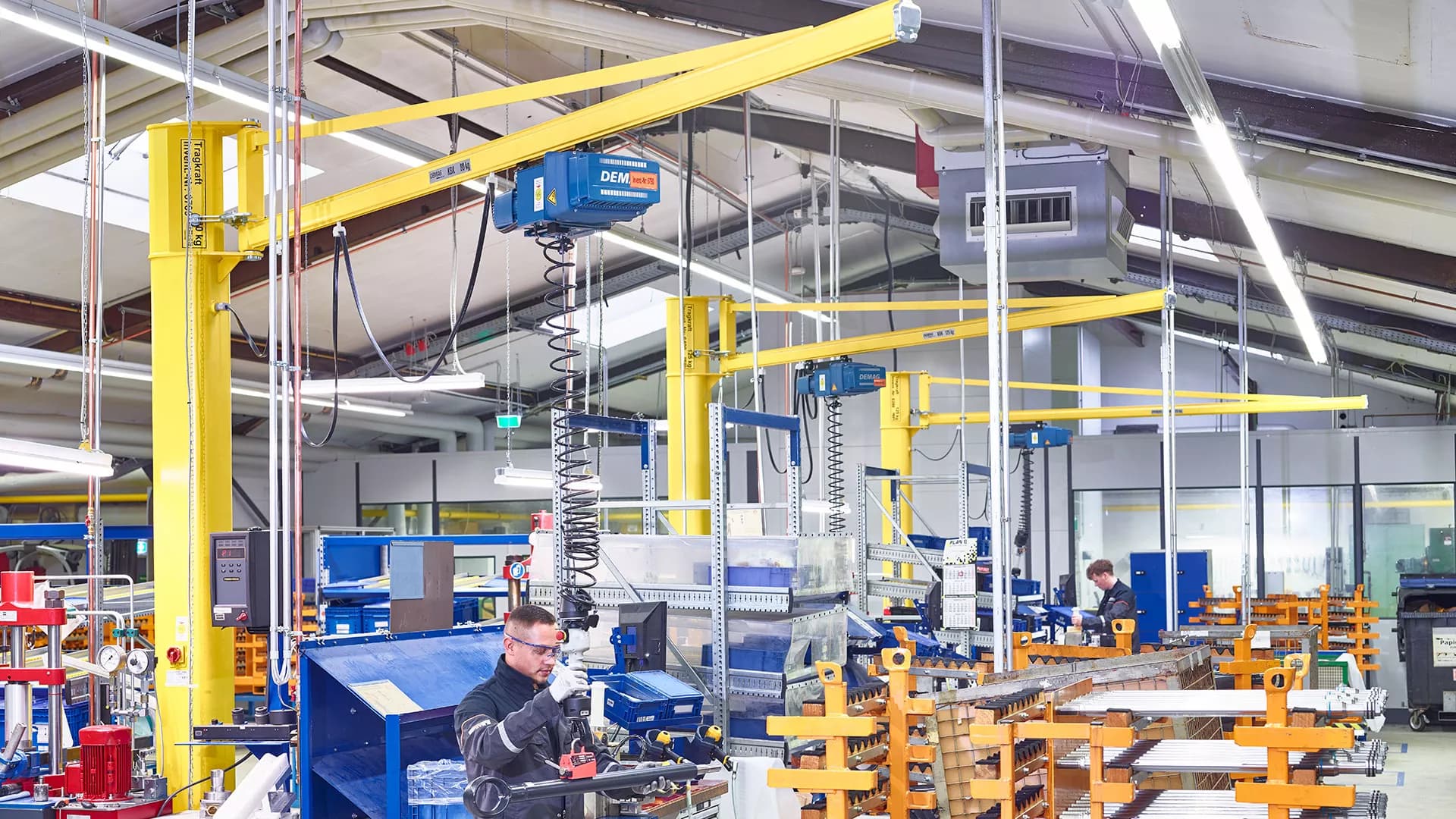

DHR rope hoist
Dimensions
기둥 (Pillar)
높은 강성과 낮은 자중을 확보하도록 설계된 사각 단면 기둥입니다. 비상 정지 스위치는 작업자가 사용하기 편리한 위치에 배치됩니다.
* 영상은 각 스텝에서 자동 재생/정지됩니다. ▶ ‘다음’으로 이어서 보세요.
기둥 (Pillar)
높은 강성과 낮은 자중을 확보하도록 설계된 사각 단면 기둥입니다. 비상 정지 스위치는 작업자가 사용하기 편리한 위치에 배치됩니다.
* 영상은 각 스텝에서 자동 재생/정지됩니다. ▶ ‘다음’으로 이어서 보세요.
Product information
- 종합적인 크레인 제품 라인업 제공
- 안전하고 신뢰성 높은 자재 이송
- 작업 환경에 최적화된 워크플레이스 설계
- 직관적이고 간편한 조작
- 인체공학을 고려한 작업 및 핸들링
- 고객별 요구사항에 맞춘 턴키(One-stop) 솔루션
- 최고 수준의 품질 기준 충족
- 하중 용량과 작업 반경(아웃리치)의 폭넓은 선택
Pillar and wall-mounted slewing jib cranes with KBK jibs, braced design
브레이스 구조의 KBK 지브를 적용한 기둥·벽면 설치형 스윙 지브 크레인은, 자중 대비 높은 하중 용량과 아웃리치를 제공합니다. 검증된 KBK 중공 레일을 지브 빔으로 사용하여 매우 낮은 주행 저항과 우수한 조작성, 인체공학적 핸들링을 확보합니다. 최대 1,000 kg까지의 하중을 취급하는 작업장 물류에 이상적입니다.
| Load [kg] | 2 m | 3 m | 4 m | 5 m | 6 m | 7 m |
|---|---|---|---|---|---|---|
| 80 | x | x | x | x | x | x |
| 125 | x | x | x | x | x | x |
| 250 | x | x | x | x | x | x |
| 500 | x | x | x | x | x | |
| 1000 | x | x | x | x | x |
Pillar and wall-mounted slewing jib cranes with I-beam jib, low-headroom design
저헤드룸 I-빔 지브를 적용한 스윙 지브 크레인은, 낮은 천장 높이에서도 긴 훅 높이를 필요로 하는 다양한 작업에 적합합니다. 최대 2,000 kg까지의 하중 범위에서 범용적으로 사용할 수 있는 솔루션입니다.
| Load [kg] | 2 m | 3 m | 4 m | 5 m | 6 m | 7 m |
|---|---|---|---|---|---|---|
| 80 | x | x | x | x | x | x |
| 125 | x | x | x | x | x | x |
| 250 | x | x | x | x | x | x |
| 500 | x | x | x | x | x | x |
| 1000 | x | x | x | x | x | x |
| 1600 | x | x | x | x | x | |
| 2000 | x | x | x | x |
Pillar and wall-mounted slewing jib cranes with I-beam jib, braced design
브레이스 구조의 I-빔 지브는 낮은 자중으로 긴 아웃리치를 구현하여, 모든 아웃리치 버전에서 손쉬운 수동 조작과 인체공학적 핸들링을 제공합니다. 최대 2,000 kg까지의 하중에 적합합니다.
| Load [kg] | 2 m | 3 m | 4 m | 5 m | 6 m | 7 m | 8 m |
|---|---|---|---|---|---|---|---|
| 80 | x | ||||||
| 125 | x | ||||||
| 250 | x | ||||||
| 500 | x | x | |||||
| 1000 | x | x | |||||
| 1600 | x | x | x | x | |||
| 2000 | x | x | x |
Pillar and wall-mounted slewing jib cranes with two KBK jibs, braced design
두 개의 KBK 지브를 장착한 기둥형 스윙 지브 크레인은 하나의 기둥으로 두 개의 인접 작업 영역을 형성하여, 동일 공간에서 최대 두 배의 작업 효율을 제공합니다.
| Load [kg] | 2 m | 3 m | 4 m | 5 m | 6 m | 7 m |
|---|---|---|---|---|---|---|
| 80 / 80 | x | x | x | x | x | x |
| 125 / 125 | x | x | x | x | x | x |
| 250 / 250 | x | x | x | x | x | x |
| 500 / 500 | x | x | x | x | x | x |
| 1000 / 1000 | x | x |
※ 모든 시리즈 스윙 지브 크레인은 DIN 15018 H1B3 등급에 따라 설계·분류됩니다.
Pillar and wall-mounted slewing jib cranes with I-beam jib, low-headroom design
높은 하중 용량과 큰 아웃리치가 필요한 특수 용도에 적합한 스윙 지브 크레인입니다. 저헤드룸 I-빔 지브는 특히 긴 훅 스트로크를 제공하며, 기둥형 모델은 360° 무제한 선회가 가능해 대형 작업 영역에서 장점을 발휘합니다. 벽면형 역시 넓은 적용 범위를 제공합니다.
| Load [kg] | 2 m | 3 m | 4 m | 5 m | 6 m | 7 m | 8 m | 9 m | 10 m | 11 m | 12 m |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 125 | x | x | x | x | x | x | x | x | x | x | x |
| 250 | x | x | x | x | x | x | x | x | x | x | x |
| 500 | x | x | x | x | x | x | x | x | x | x | x |
| 1000 | x | x | x | x | x | x | x | x | x | x | x |
| 2000 | x | x | x | x | x | x | x | x | x | x | x |
| 3200 | x | x | x | x | x | x | x | x | x | x | x |
| 4000 | x | x | x | x | x | x | x | x | x | ||
| 5000 | x | x | x | x | x | x | x | x | |||
| 6300 | x | x | x | x | x | x | |||||
| 8000 | x | x | x | x | x | ||||||
| 10000 | x | x | x | x |
※ 모든 특수 스윙 지브 크레인은 DIN 15018 H2B3 등급에 따라 설계·분류되며, Demag 체인 또는 로프 호이스트를 표준 장착합니다.
- 전동 횡행 기능을 갖춘 호이스트
- 지브를 특정 위치에 고정하는 잠금 장치
- 매우 부드러운 선회를 위한 전동 선회 구동장치
- 무선(Radio) 제어 시스템
- 옥외용 등 특수 표면 코팅
- 모든 기둥형 지브 크레인에 대한 맞춤 기둥 높이
- 선회 범위를 제한하는 조정식 선회 제한 장치
Slewing motion limiter
필요에 따라 지브의 선회 범위를 제한할 수 있는 조정식 선회 제한기입니다. 클램프 방식 설계로 되어 있어, 나중에 추가 장착도 가능합니다.
Pillar connections
기초용 앵커는 기초 시공 단계에서 템플릿을 이용해 정확히 위치를 맞추어 설치하며, 기둥 베이스의 볼트 구멍과 정밀하게 일치하도록 합니다.
기존 콘크리트 바닥에는 화학 앵커를 이용해 앵커 플레이트를 먼저 고정한 후, 그 위에 크레인 기둥 베이스를 체결합니다. 이 방식은 두께 200 mm 이상인 비교적 얇은 콘크리트 바닥에도 매우 적합합니다.
Wall mounting arrangement
벽면 설치 브래킷은 다양한 기둥 단면에 벽면형 스윙 지브 크레인을 간단히 부착할 수 있게 해주며, 사각 단면 기둥의 원하는 높이에 설치할 수 있습니다.
모든 Demag 스윙 지브 크레인의 벽·기둥 연결부는 최대 수준의 안전성과 설치 편의성을 보장합니다.
