→ 앵글형 기어드 모터(직각 감속기 일체형 모터)
모든 구동 애플리케이션을 위한 맞춤형 컴팩트 솔루션

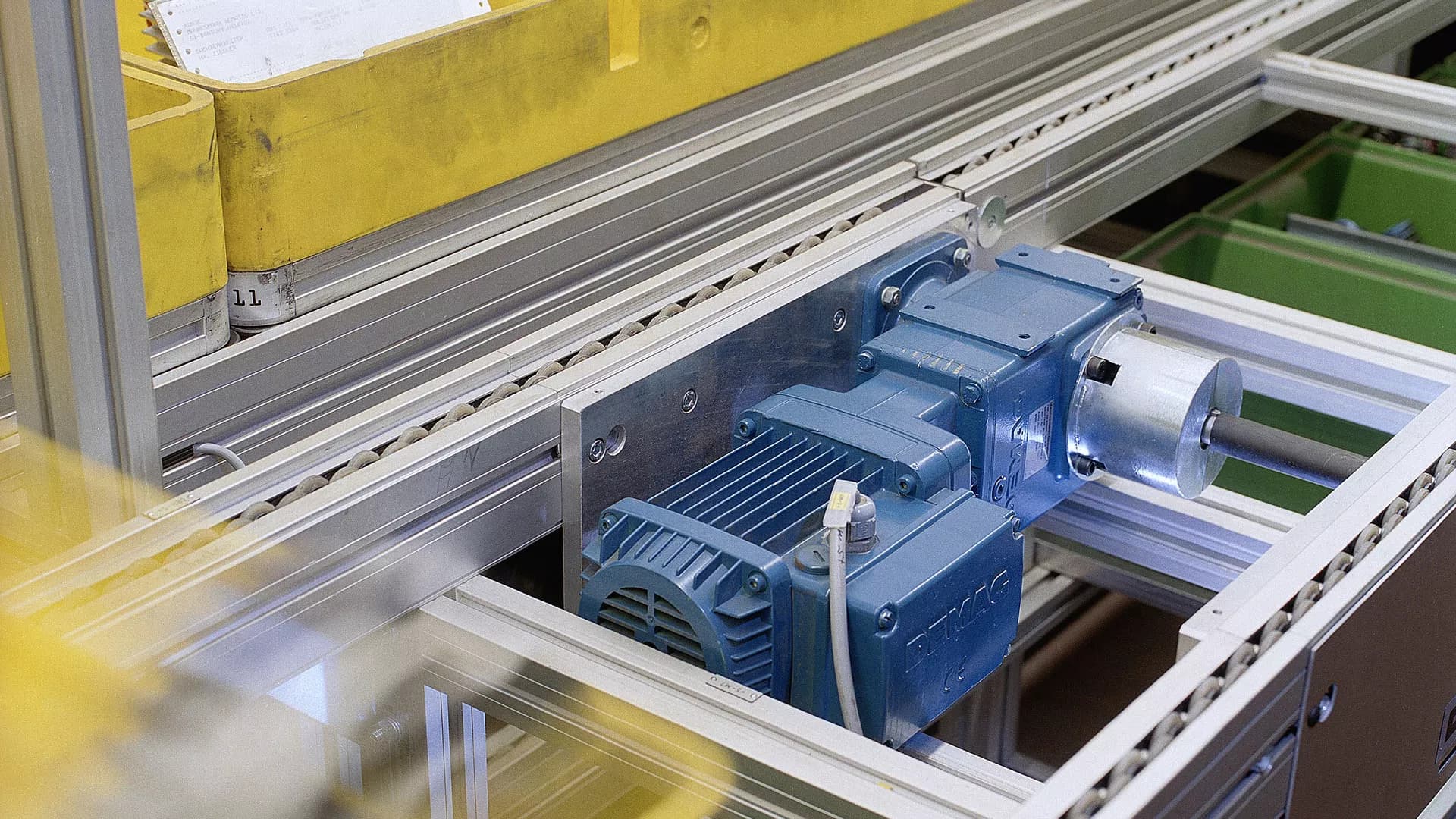

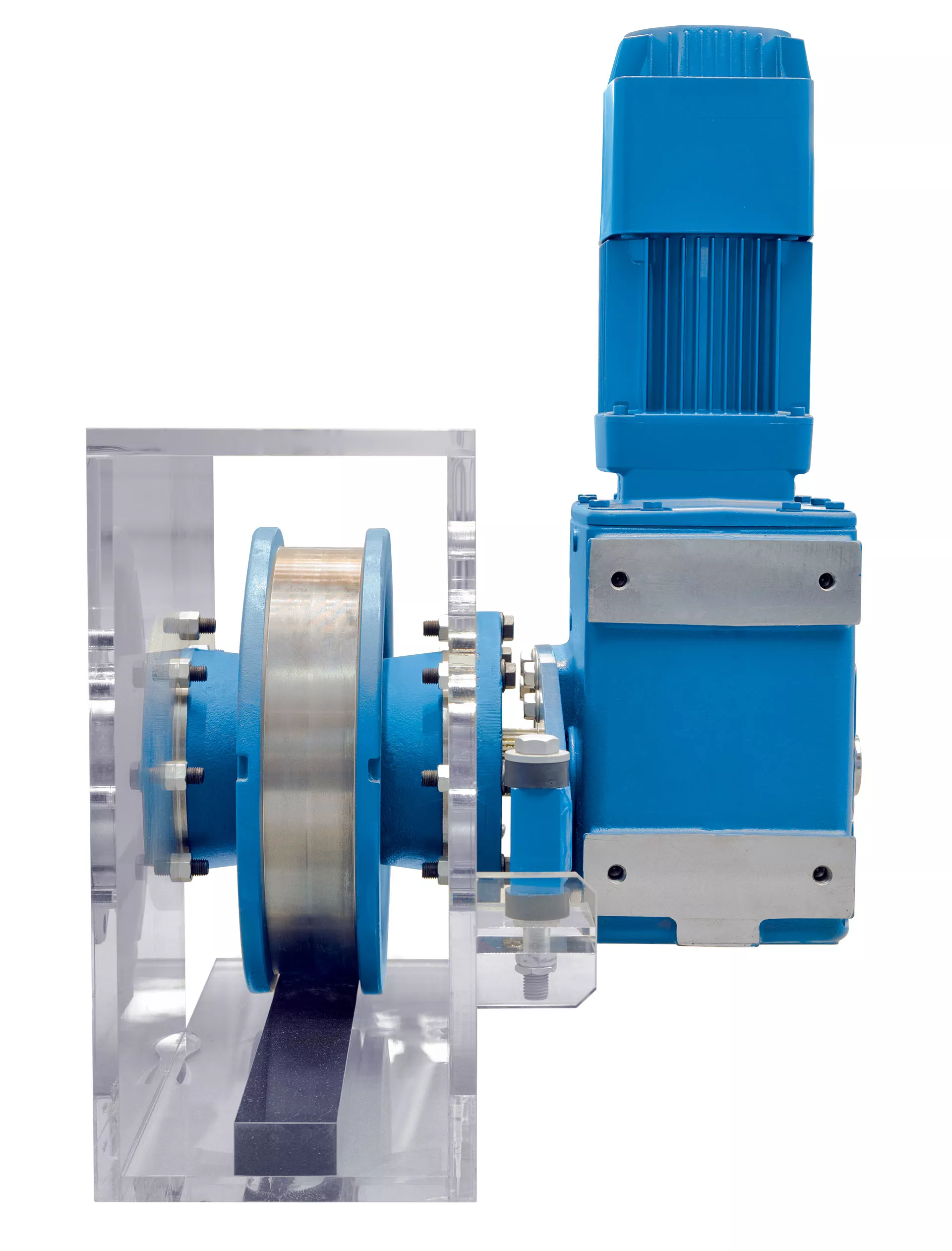

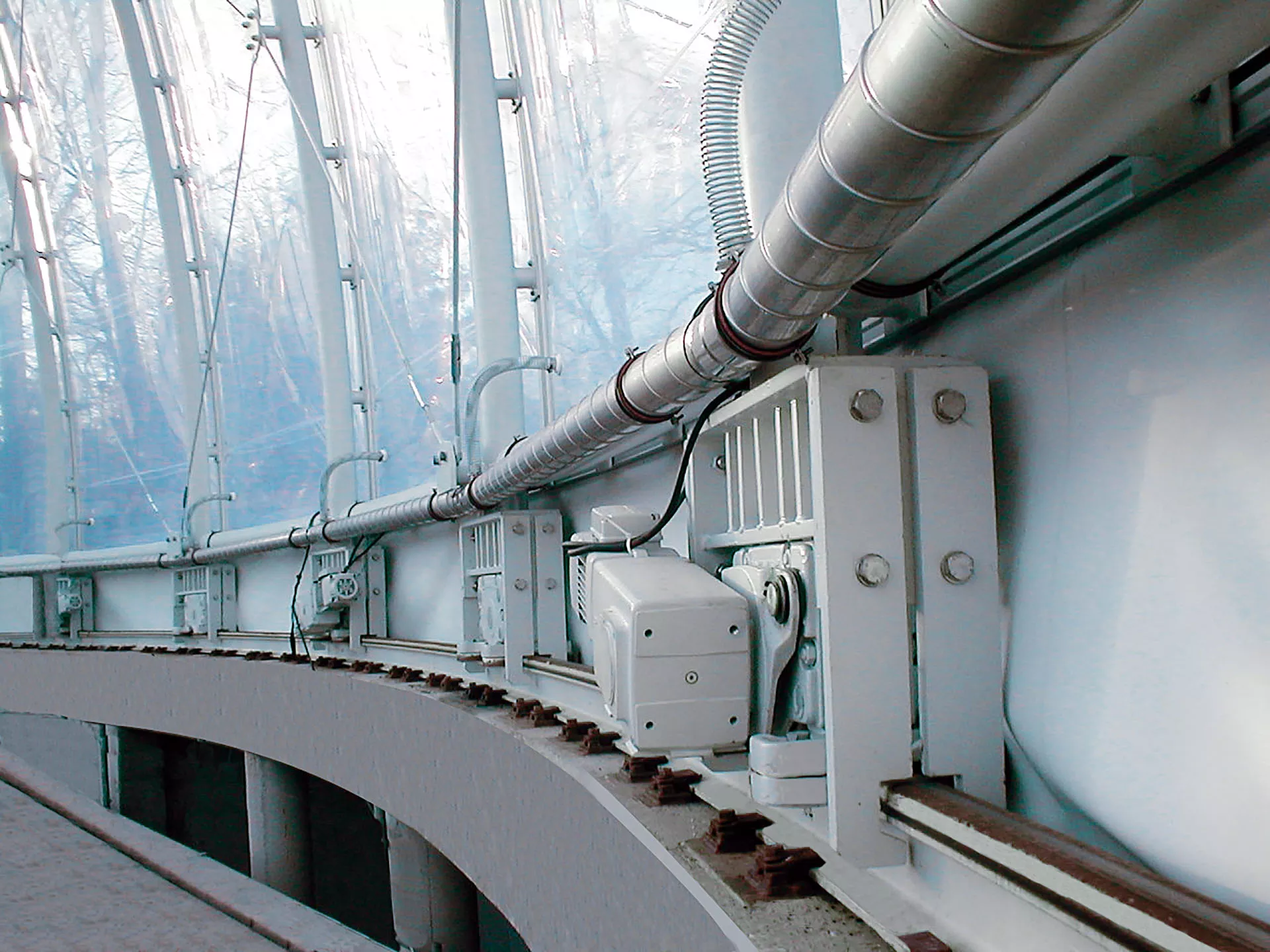

당사의 앵글형(직각) 기어드 모터는 매우 컴팩트한 설계를 특징으로 하여 다양한 용도에 적합합니다. 협소한 트랙 게이지(레일 간격) 조건에서도효율적인 트래블(주행) 구동 솔루션을 손쉽게 구현하도록 돕습니다.

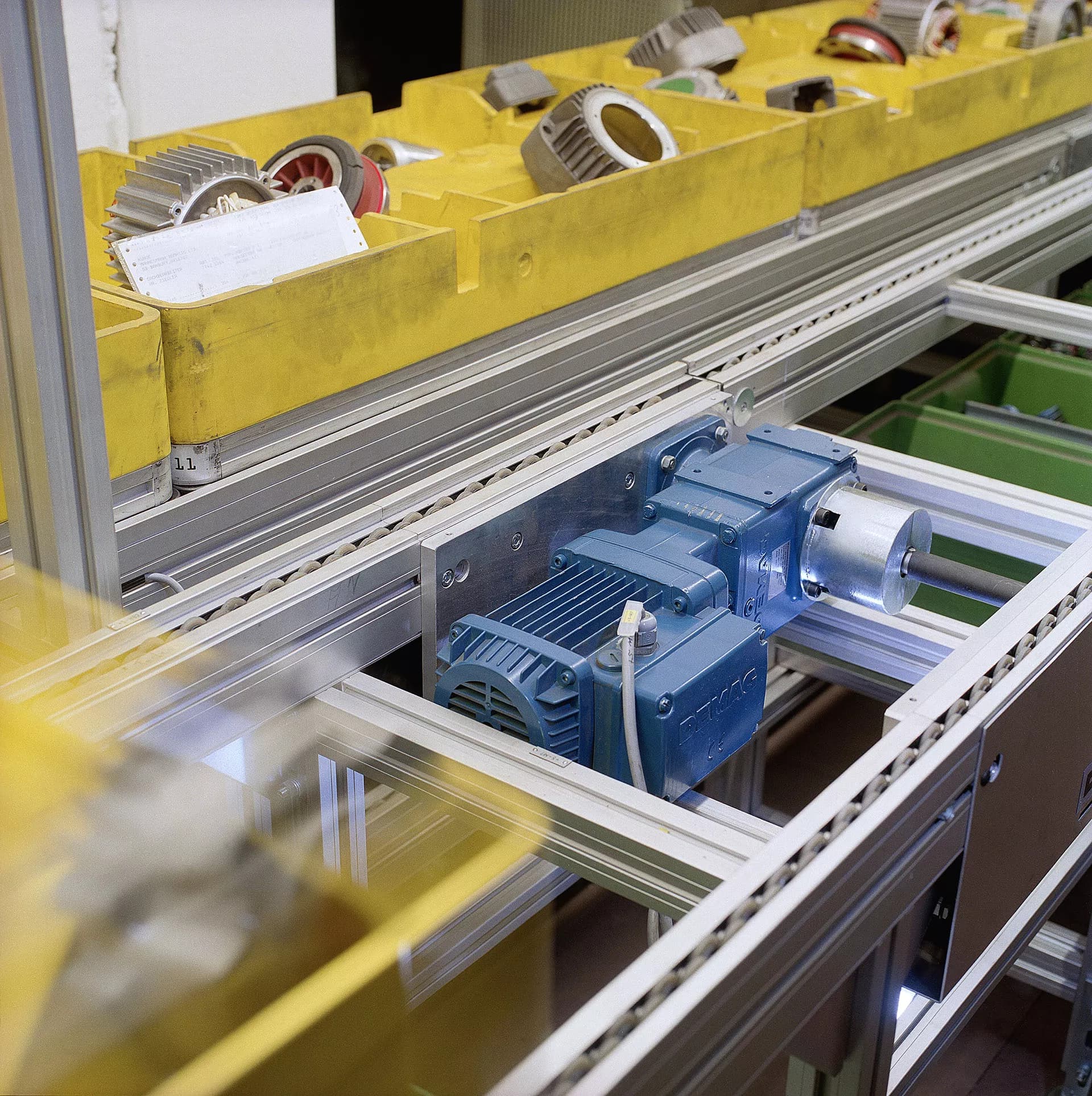

Demag Angular geared motors
- 120 ~ 12,000 Nm의 넓은 정격 토크 범위
- 폭넓은 전달비(감속비) 선택
- 매우 부드러운 운전 특성
- 베벨-휠(사선기어) 기어박스 적용으로 높은 효율
- 10가지 기어박스 사이즈 제공
Product information
한눈에 보는 장점 (The benefits at a glance)
- 최대 유연성 — 10가지 기어박스 사이즈(토크 120~12,000 Nm)
- 하이포이드 또는 베벨휠 기어박스 선택
- 직입(Direct input) 또는 커플링 연결 지원
- 구동 샤프트 5가지 베리에이션, 4가지 하우징 타입
- 앵글형 기어드 모터(Geared motor angular)
· WU 범용형(Universal), WF 플랜지 장착형(Flange-mounted)
· WG 풋마운트형: Type 1(바닥 결합), Type 2(엔드 결합) - W10~W50 하이포이드: 매우 부드러운 운전 · 하이포이드 스테이지의 높은 전달비
- W60~W100 베벨휠: 높은 효율 · 기본 3단 설계로 넓은 전달비
- Demag Drive Designer로 편리한 온라인 구성(기술 데이터 조회, 2D/3D 도면 제공, 전기 회로도 제공, 납기 표시, 구성 결과를 Demag Shop으로 전송)
- 링크: drives.demag-designer.com
기술 데이터 (Technical data) — Type W Angular geared motors
| Gearbox size | Output torque [Nm] | Transmission ratio (i) — 2-stage | 3-stage | 4-stage |
|---|---|---|---|---|
| W10 | 120 | 5.34 – 100 | — | — |
| W20 | 200 | 5.45 – 90.1 | 97.1 – 369 | — |
| W30 | 330 | 3.73 – 90.1 | 107 – 369 | — |
| W40 | 500 | 3.87 – 90.8 | 99.6 – 371 | — |
| W50 | 800 | 4.94 – 94.3 | 99.9 – 386 | — |
| W60 | 1,350 | — | 12.6 – 95.1 | 113 – 388 |
| W70 | 2,500 | — | 13.7 – 102 | 113 – 399 |
| W80 | 4,000 | — | 15.3 – 113 | 126 – 441 |
| W90 | 7,000 | — | 15.9 – 111 | 126 – 434 |
| W100 | 12,000 | — | 16.5 – 113 | 121 – 485 |
- W10–W40: 알루미늄 하우징
- W50–W100: 회주철(Gray cast iron) 하우징
특징 및 액세서리 (Features and accessories)
| 옵션 | A 오프셋 | W 앵글 | D 헬리컬 |
|---|---|---|---|
| 토크 브라켓 | ✔ | ✔ | |
| 풋 레일/플레이트 | ✔ | ✔ | |
| 마운팅 플랜지 | ✔ | ✔ | ✔¹ |
| 확장 온도 범위 | ✔ | ✔ | ✔ |
| 특수 도장 | ✔ | ✔ | ✔ |
| 특수 윤활유 | ✔ | ✔ | ✔ |
| 기어박스 벤팅 | ✔ | ✔ | ✔² |
| 더블 기어박스 | ✔ | ✔ | ✔³ |
- ¹ D 헬리컬 D11–D41 사이즈 적용
- ² 사이즈 50에서 기본(표준) 적용
- ³ 저속 운전에 특히 적합
