FG microspeed units
→ 견고하고 강력하며 정밀한
폭넓은 속도비를 위한 최적의 기어링
데마그 FG 마이크로스피드 유닛은 가혹한 현장에도 대응합니다.진동과 고온 환경에 매우 강하며, 마이크로스피드 기어박스로메인 모터와 마이크로스피드 모터를 결합해간단하고 경제적인 구성으로도 폭넓은 속도비를 구현할 수 있습니다.
Demag FG microspeed units
- 최고 수준의 위치결정 정밀도
- 높은 스위칭(변속) 빈도
- 대용량 질량의 단주기 이동에 최적
- 최대 500:1의 매우 높은 속도비 구현
Product information
한눈에 보는 장점 (The benefits at a glance)
- 매우 견고한 구동
- 진동과 상승한 주변 온도에 대한 높은 내성
- 인버터 제어 AC 모터의 견고한 대안
- 넓은 속도 범위 — 속도비 최대 500:1
- 폴 체인지 모터 대비 메인 속도↔포지셔닝 속도 사이의 더 넓은 기계적 범위
- 폴 체인지 모터 사용 시 최대 4단 고정 속도 스텝 구성 가능
- 짧은 사이클 타임
- 최고 수준의 위치결정 정밀도
- 링크: drives.demag-designer.com
기술 데이터 (Technical data) — Design principle

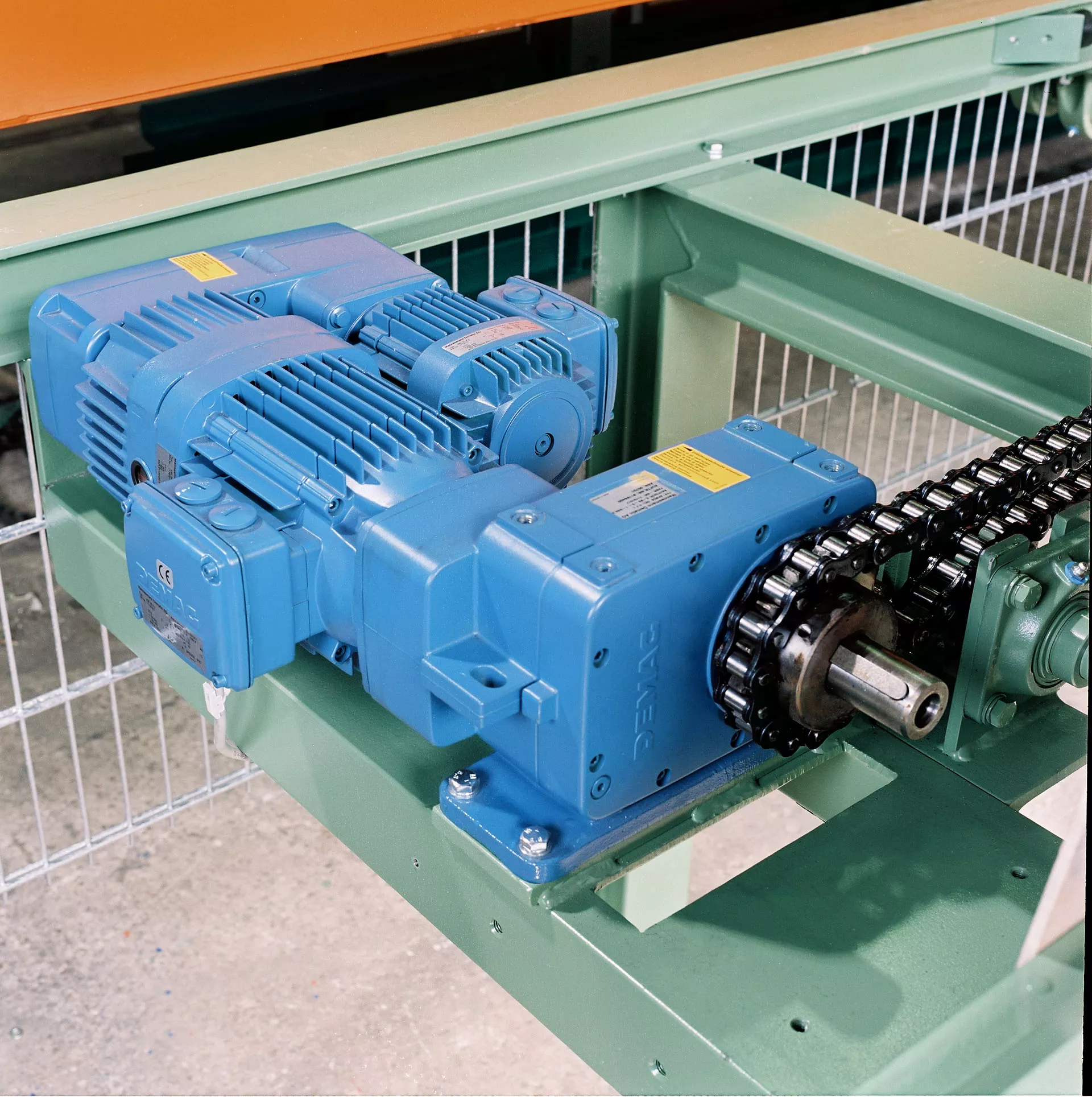

FG microspeed units
- 메인 모터와 마이크로스피드 모터를 기계식 마이크로스피드 기어박스로 연결한 구동 구성
- 출력축은 메인 모터 속도 또는 마이크로스피드 모터 속도(기어박스 전달비만큼 감속)로 동작
- 메인 모터는 콘 로터 브레이크 모터(로터의 축방향 이동 특성)
- 마이크로스피드 모드에서 모터 브레이크가 커플링 기능 수행
- 마이크로스피드 모터는 KB 또는 Z 모터 사용 가능 (인버터 운전도 지원)
- 마이크로스피드 기어박스는 4 ~ 125의 세분화된 전달비 제공
- 전체 전달비는 선택한 모터 속도와 함께 규정
- U / Z 구성 지원
- 커플링 연결을 통해 데마그 모듈러 시스템의 오프셋(A), 앵글(W), 헬리컬(D) 기어박스와 조합 가능
