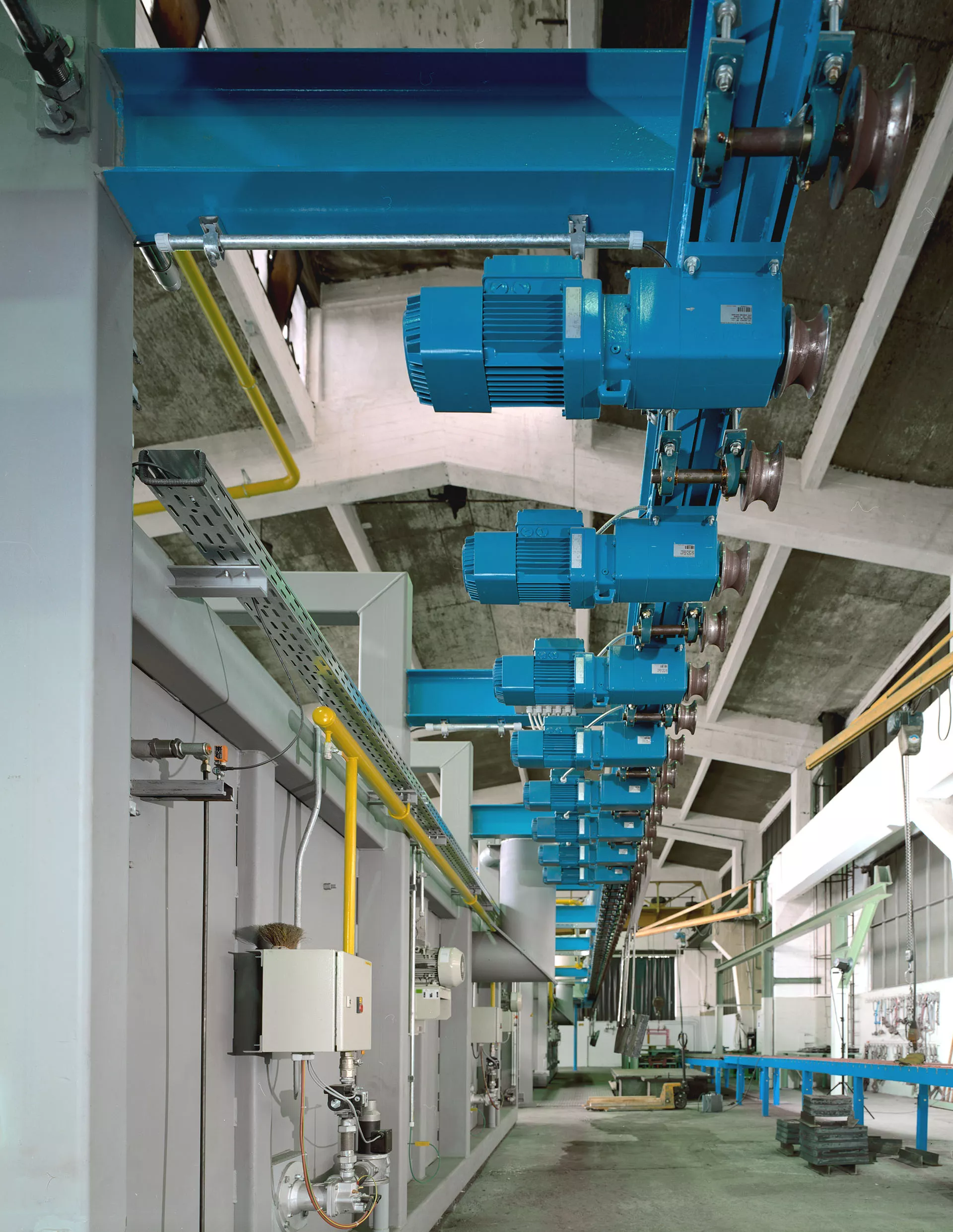

Helical geared motors
→ 고내구성 구동 솔루션, 혹한/먼지/진동 등 열악 환경 대응 구동 솔루션

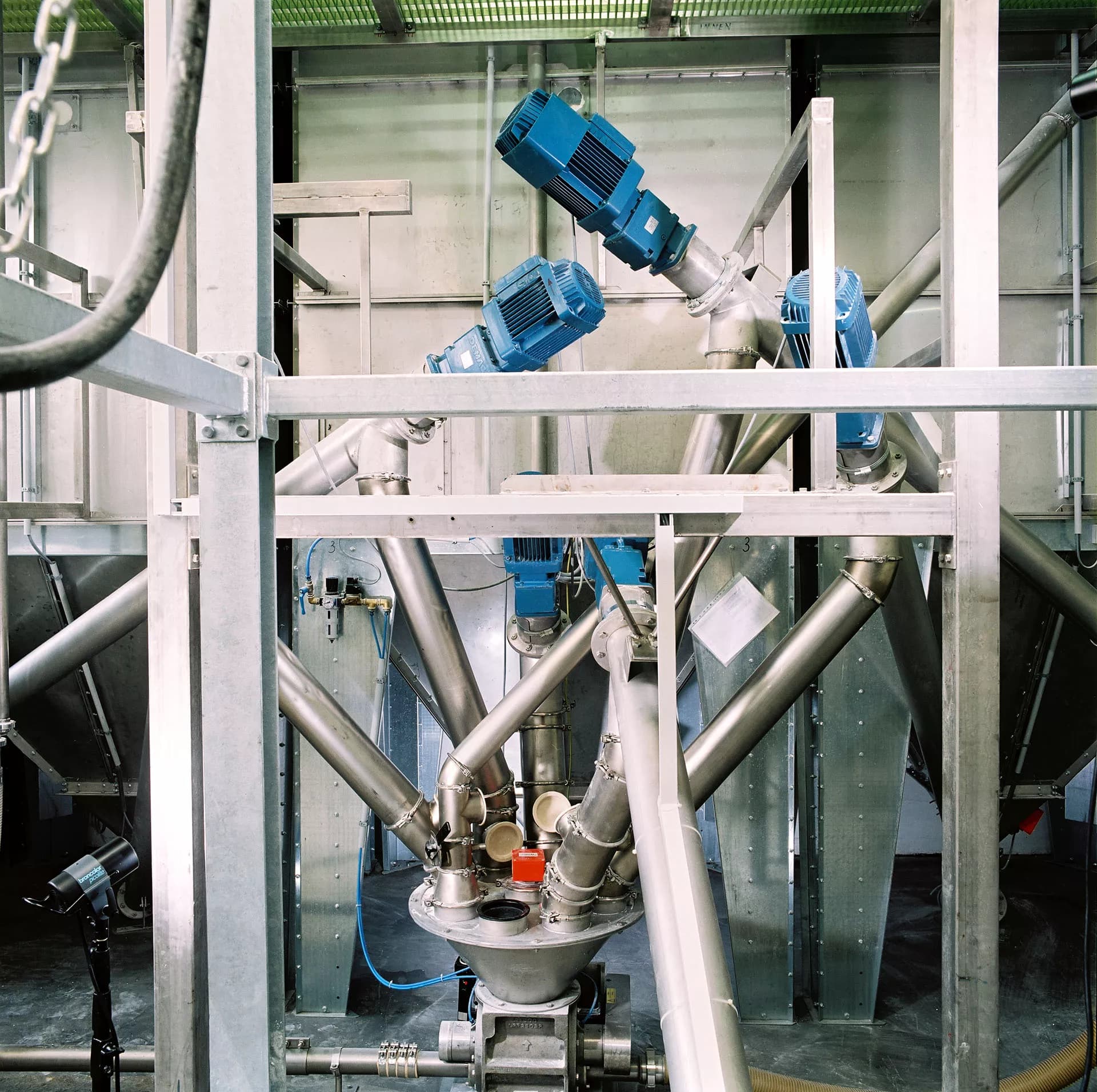

요구에 부합하는 견고한 구동 솔루션
데마그 헬리컬 기어드 모터의 가장 큰 장점은 견고한 설계입니다. 이 구조는 넓은 토크 범위에서 출력축의 높은 방사하중을 안정적으로 수용하도록 설계되었습니다.

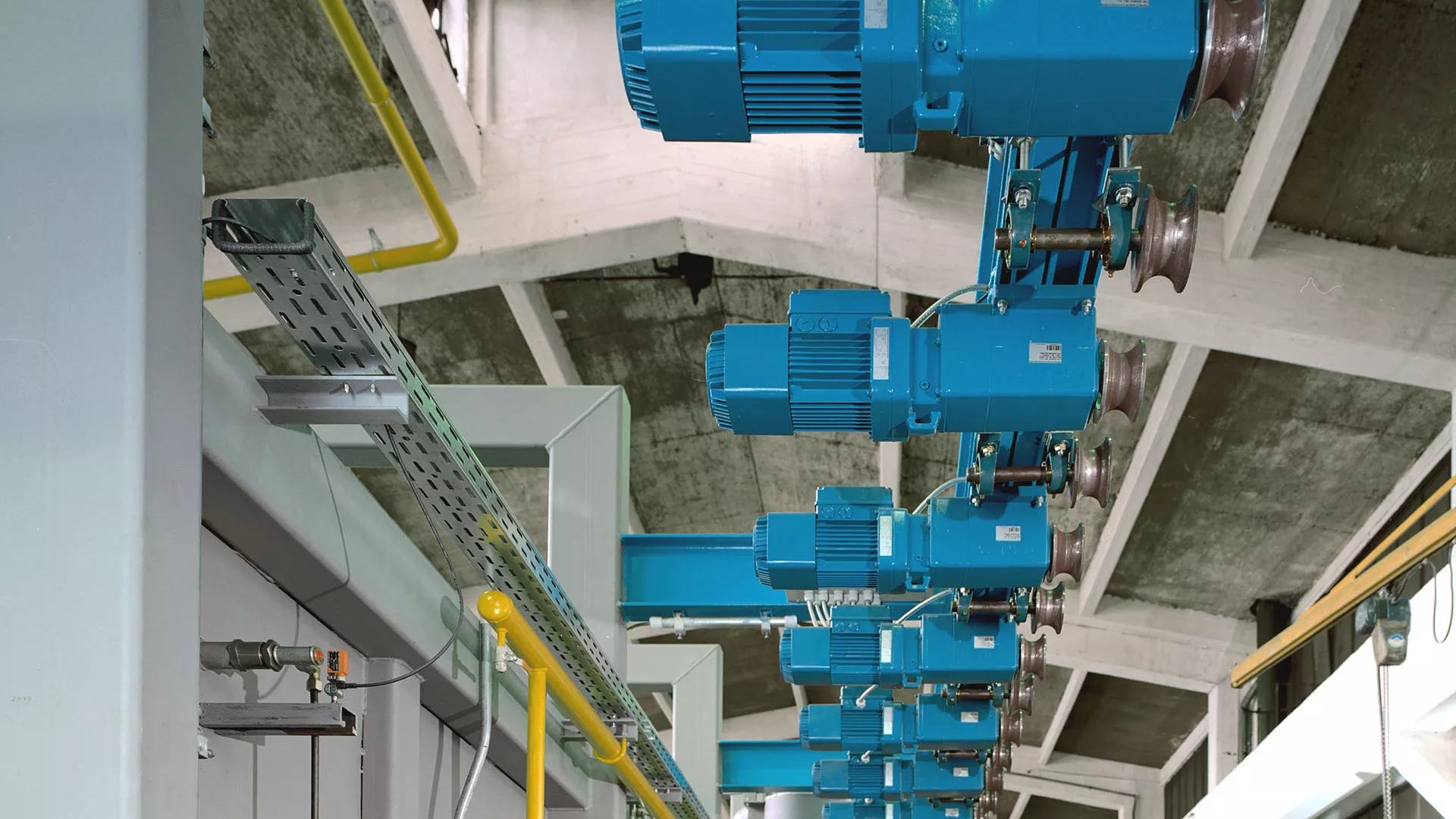

Demag Helical geared motors
- 90 ~ 550 Nm의 토크 범위
- 우수한 효율
- 동축(Coaxial) 설계
- 5가지 기어박스 사이즈
- 3가지 하우징 디자인
Product information
한눈에 보는 장점 (The benefits at a glance)
- 최대 유연성 — 토크 90~550 Nm 범위의 기어박스
- 직입(Direct input) 또는 커플링 연결 지원
- 3가지 하우징 디자인
- 플랜지 장착형 DF / 풋 마운트형 DG
- 풋/플랜지 겸용형 DU (D11–D41)
- 요구에 맞춘 출력(Drive output)
- 동축(Coaxial) 설계
- 키홈 포함 솔리드 샤프트
- Demag Drive Designer로 편리한 온라인 구성
- 기술 데이터 조회
- 표준 포맷의 2D/3D 도면 제공
- 전기 회로도 제공
- 납기(리드타임) 표시
- 선택한 구성을 Demag Shop으로 전송
기술 데이터 (Technical data) — Type D helical geared motors
| Gearbox size | Output torque [Nm] | Transmission ratio (i) — 2-stage | 3-stage |
|---|---|---|---|
| D11 | 90 | 2.88 – 66.5 | — |
| D21 | 130 | 2.88 – 66.5 | — |
| D31 | 200 | 3.23 – 61.6 | 66.4 – 253 |
| D41 | 330 | 3.23 – 58.6 | 49.5 – 240 |
| D50 | 550 | 2.78 – 61.4 | 71.9 – 251 |
- D11–D41: 알루미늄 하우징
- D50: 회주철(Gray cast iron) 하우징
특징 및 액세서리 (Features and accessories)
| 옵션 | A 오프셋 | W 앵글 | D 헬리컬 |
|---|---|---|---|
| 토크 브라켓 | ✔ | ✔ | |
| 풋 레일/플레이트 | ✔ | ✔ | |
| 마운팅 플랜지 | ✔ | ✔ | ✔¹ |
| 확장 온도 범위 | ✔ | ✔ | ✔ |
| 특수 도장 | ✔ | ✔ | ✔ |
| 특수 윤활유 | ✔ | ✔ | ✔ |
| 기어박스 벤팅 | ✔ | ✔ | ✔² |
| 더블 기어박스 | ✔ | ✔ | ✔³ |
- ¹ D 헬리컬 D11–D41 사이즈 적용
- ² 사이즈 50에서 표준
- ³ 매우 저속 운전에 적합
