Offset geared motors
→ 구동 토크를 신뢰성 있게 전달
작은 공간에서도 완전한 구동 성능

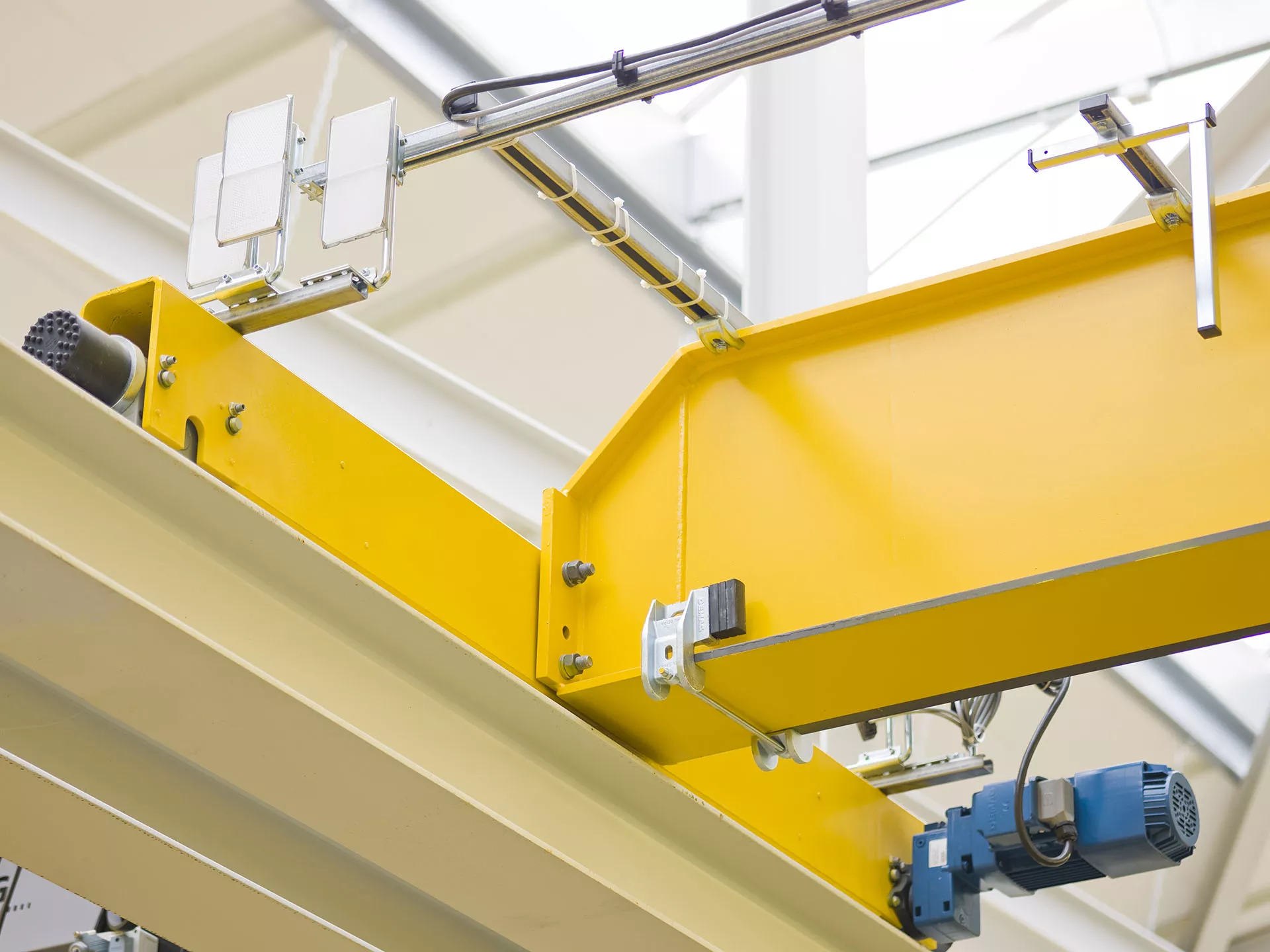

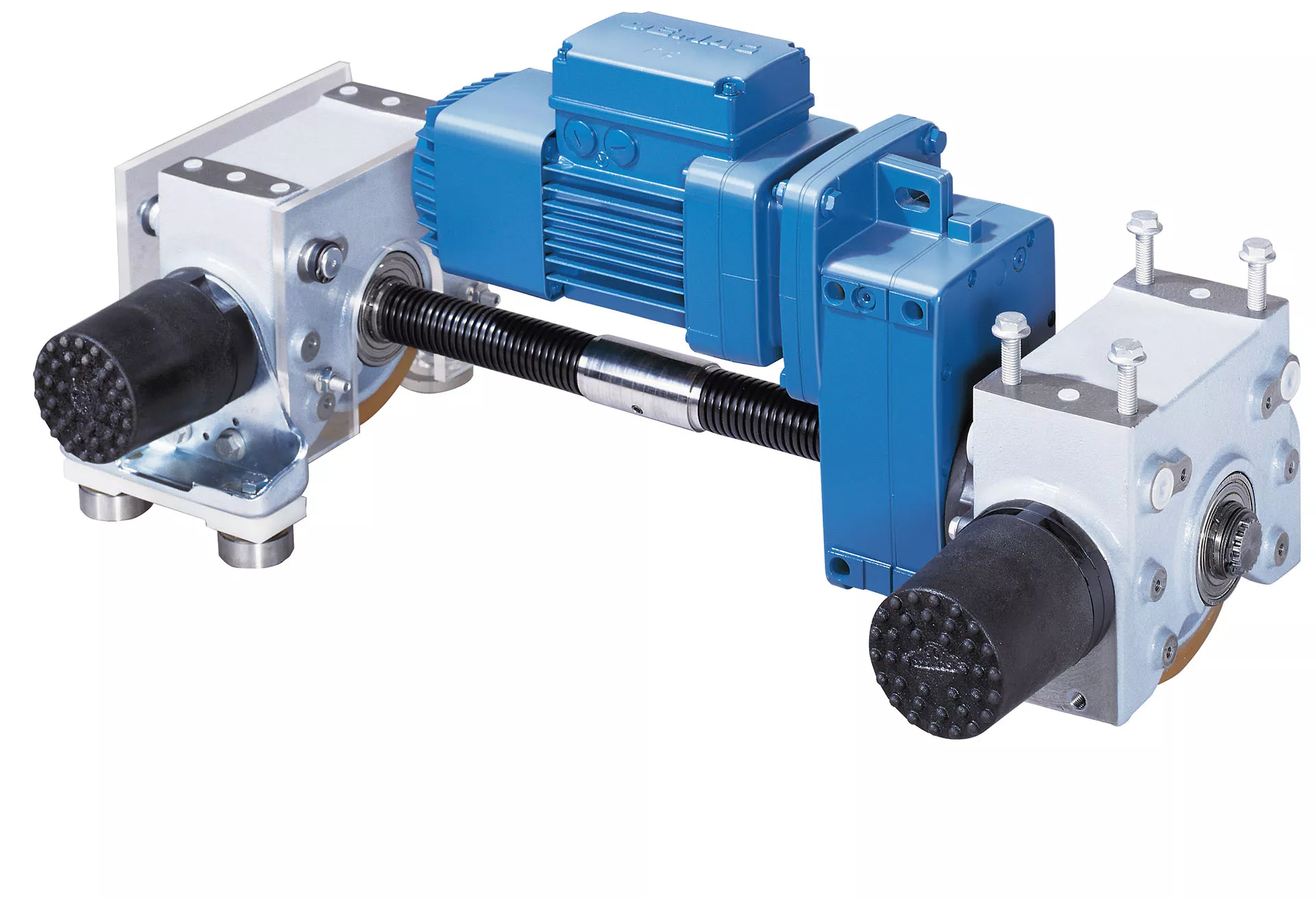

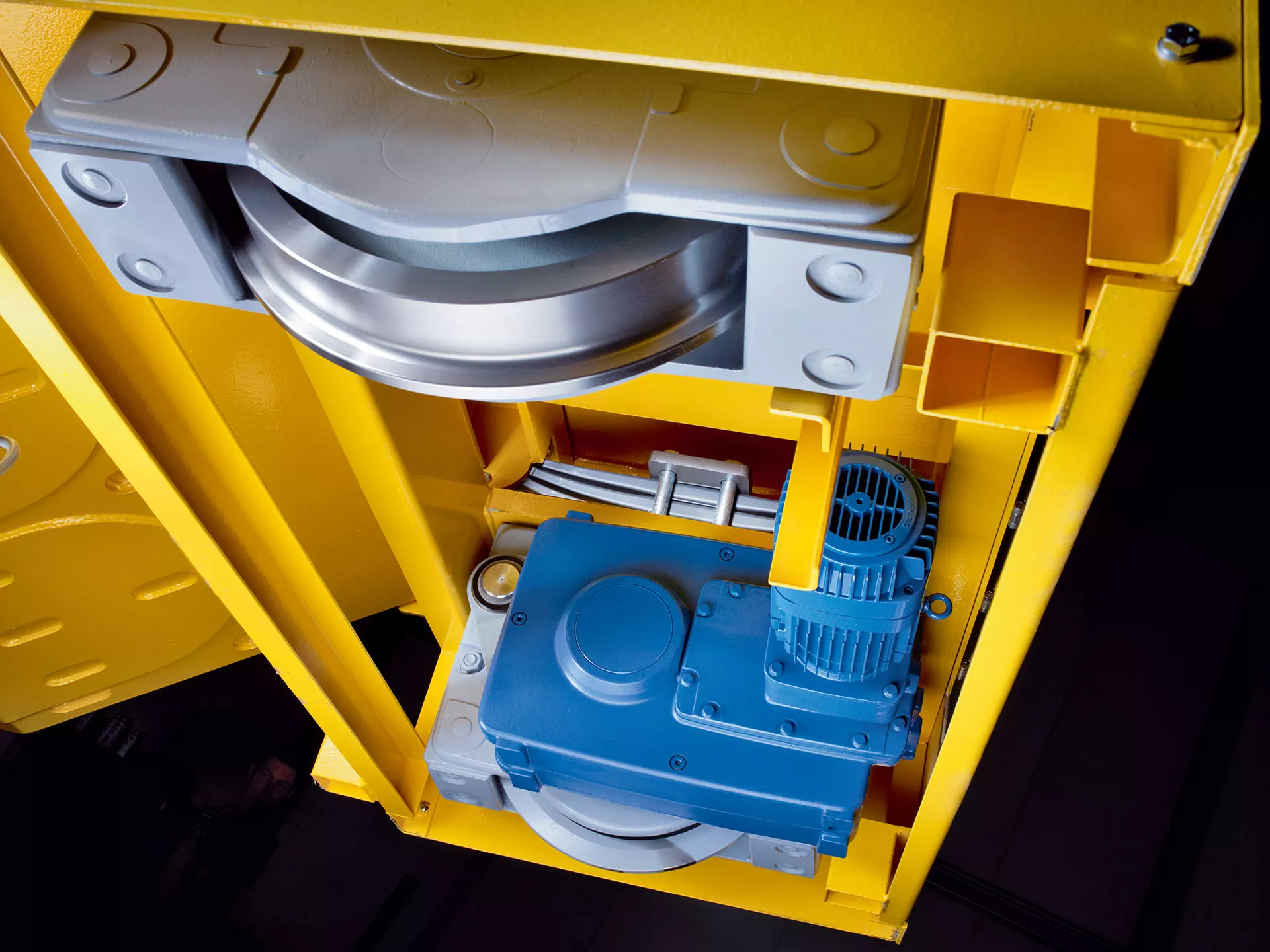

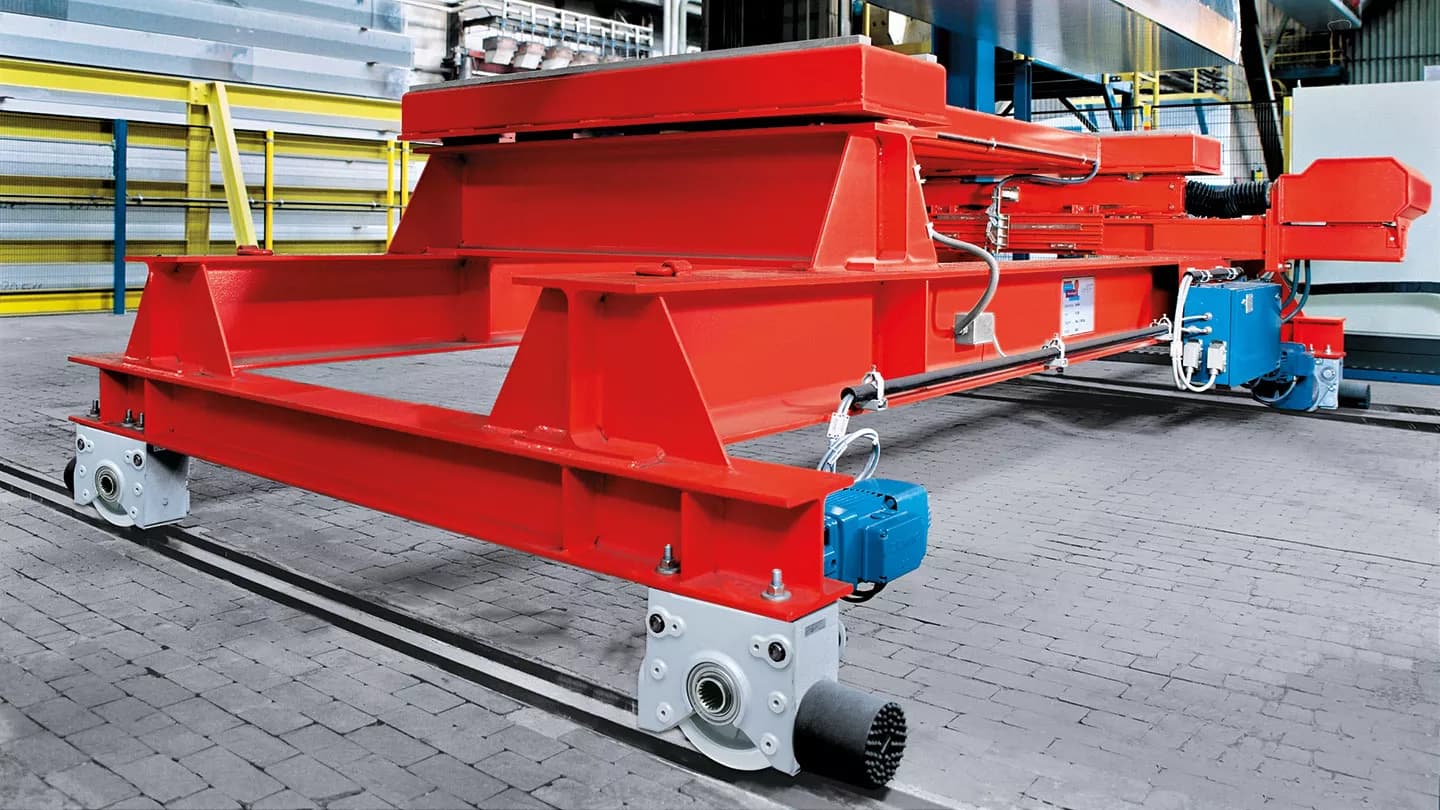

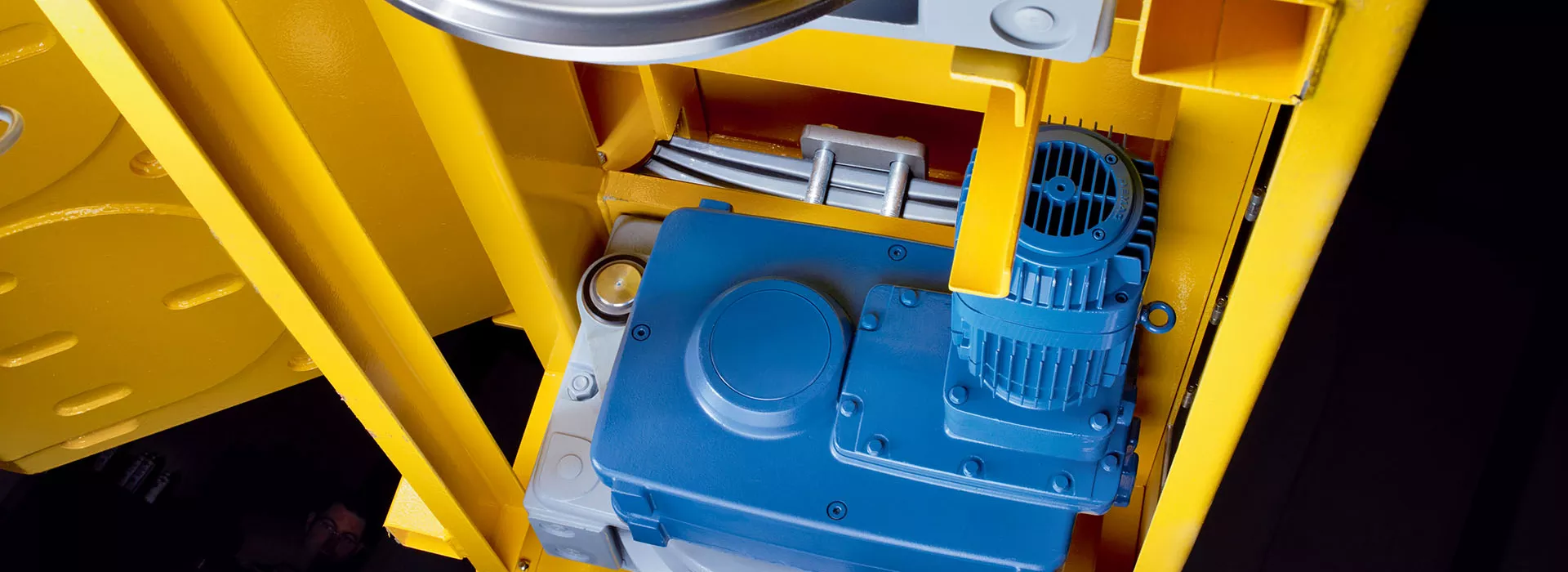

데마그 오프셋 기어드 모터는 공간 절약형 구동 솔루션을 위해 특별히 설계되었습니다. 하우징 설계는 지면 레벨의 주행 애플리케이션에서 충분한 지상고를 제공하며,평행한 기어박스 축 사이의 큰 중심 간격 덕분에 중앙 구동 배치로 사용하기에 적합합니다 (예: 양쪽에 샤프트 엔드를 장착하는 구성).
Demag 오프셋 기어드 모터
- 폭넓은 감속비(전달비) 선택 범위
- 높은 효율을 유지하는 경제적인 솔루션
- 다양한 주행 애플리케이션에 맞춘 실용적 설계
- 9가지 기어박스 사이즈 제공
Product information
한눈에 보는 장점
- 최대 유연성
- 9가지 기어박스 (정격 토크 160 ~ 13,800 Nm)
- 직결 입력 또는 커플링 연결 가능
- 5가지 구동축 변형
- 5가지 하우징 디자인
- 기어드 모터: 토크 브래킷 AM 10–40 / 유니버설 타입 AU 20–90
- 기어드 모터 2: 플랜지 장착 AF 20–90 / 풋 마운트 AG 30–90
- Demag Drive Designer로 편리한 온라인 구성 → www.drives.demag-designer.com
- 2D/3D 형상 데이터 (표준 모든 파일 포맷)로 설계 지원
- 전기 회로도 제공
- 납기 표시 기능
- 선택한 구성을 Demag Shop으로 전송
기술 데이터
오프셋 기어드 모터 (Transmission ratio i)
| 기어박스 사이즈 | 정격 토크 [Nm] | 2단 (i) | 3단 (i) |
|---|---|---|---|
| A10 | 160 | 8.32–52.5 | – |
| A20 | 250 | 6.21–28.0 | 31.7–123 |
| A30 | 460 | 7.78–71.9 | 82.4–156 |
| A40 | 820 | 8.78–61.6 | 73.8–256 |
| A50 | 1,450 | 8.69–71.6 | 78.0–218 |
| A60 | 2,600 | 8.91–67.9 | 77.2–297 |
| A70 | 4,600 | 9.23–68.1 | 78.9–267 |
| A80 | 8,200 | 9.89–68.9 | 80.3–281 |
| A90 | 13,800 | 10.2–69.7 | 76.3–274 |
- A10–A40: 알루미늄 하우징
- A50–A90: 회주철(그레이 캐스트 아이언) 하우징
특징 및 액세서리
| 항목 | A 오프셋 | W 직각 | D 헬리컬 |
|---|---|---|---|
| 토크 브래킷 | ■ | ■ | |
| 풋 레일 / 플레이트 | ■ | ■ | |
| 마운팅 플랜지 (주1) | ■ | ■ | ■ |
| 확장 온도 범위 | ■ | ■ | ■ |
| 특수 도장 | ■ | ■ | ■ |
| 특수 윤활유 | ■ | ■ | ■ |
| 기어박스 벤팅 (주2) | ■ | ■ | ■ |
| 더블 기어박스 (주3) | ■ | ■ | ■ |
- 주1) D11–D41 사이즈 해당
- 주2) 사이즈 50는 표준
- 주3) 매우 낮은 속도용
