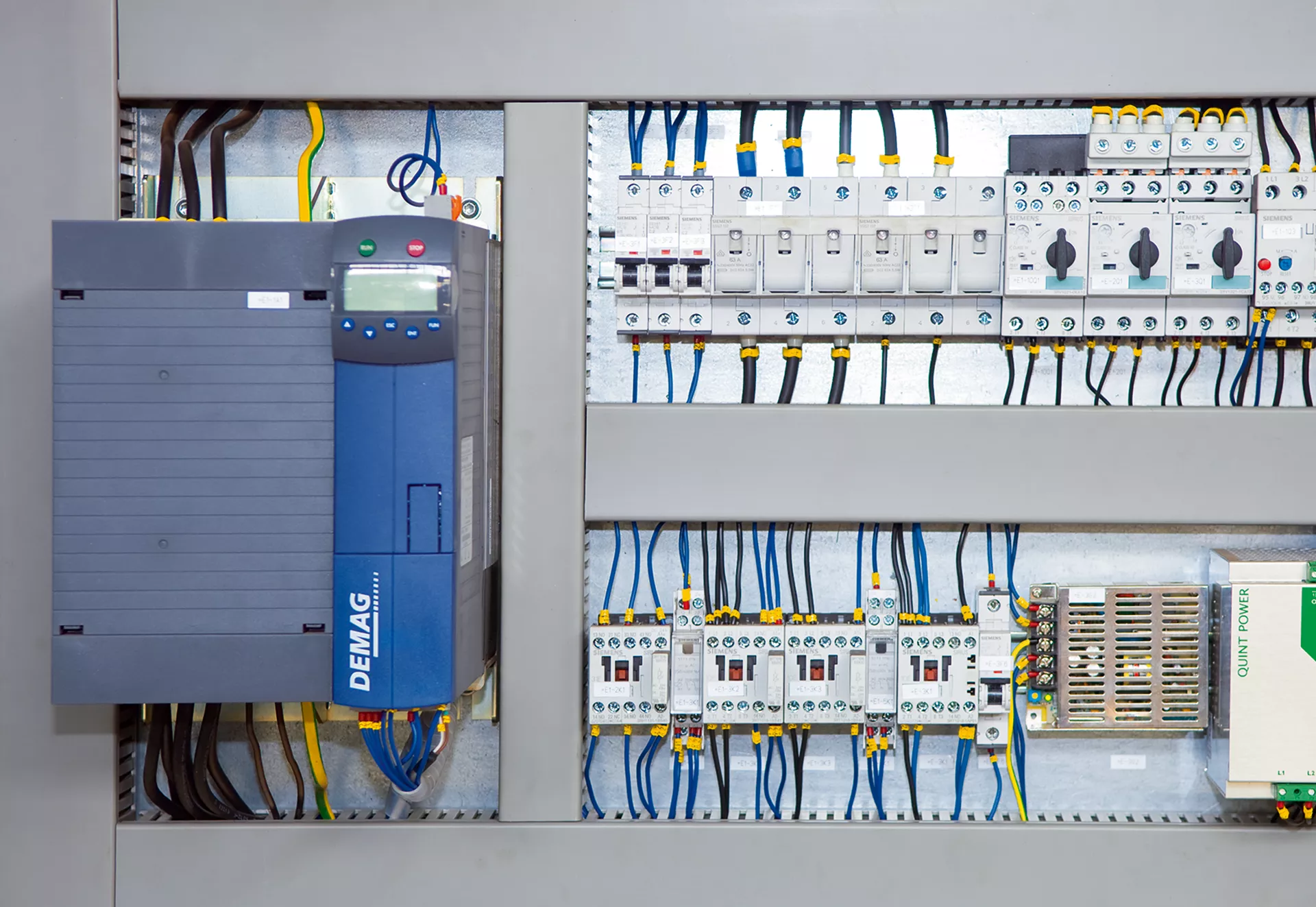

Dedrive Compact STO
→ 높은 과부하 허용력 – 편리한 운전
탁월한 구동 성능과 최대 기능성의 결합
Dedrive Compact STO 주파수 인버터는 뛰어난 성능을 제공하여 가장 까다로운 구동 요건도 손쉽게 충족합니다. 검증된 신뢰성과 기능성을 기반으로, 폭넓은 애플리케이션에 적합한 특장점을 갖추고 있습니다.
Demag Dedrive Compact STO
- 높은 과부하 허용력 (High overload capability)
- 간편한 운전 (Simple operation)
- 하중에 영향받지 않는 주행·인양 애플리케이션용 제어 특성(Control characteristics independent of the load)
- 권장 모터 축 출력 0.75 kW부터 이미 사용 가능 (Can already be used for 0.75 kW recommended motor shaft output)
- 구동계의 마모가 적어 높은 경제성(Highly cost-effective thanks to low wear on the drive system)
- Dedrive Compact STO용 애플리케이션 모듈 제공 (Application modules are also available)
제품 정보 (Product information)
한눈에 보는 장점 (The benefits at a glance)

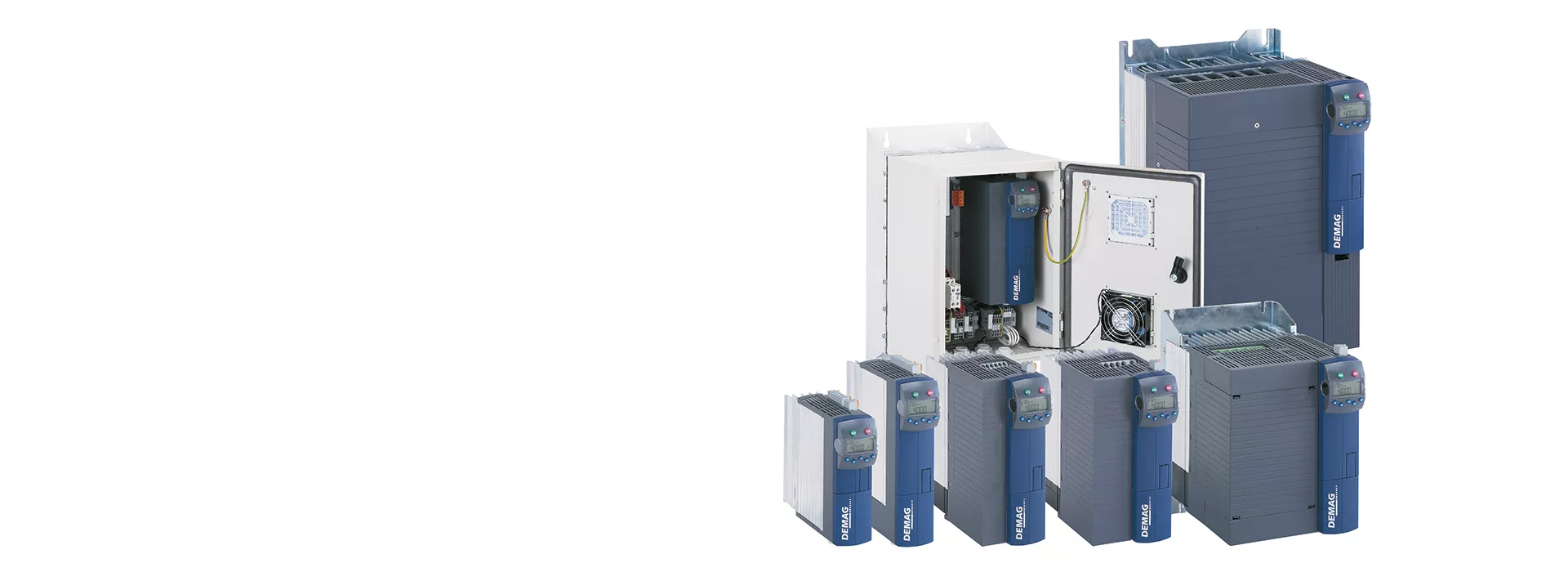

Dedrive Compact STO 주파수 인버터는 시동·정지 애플리케이션과 다양한 운전 시퀀스에 사용되며, 모터 축 출력 0.75~110 kW의 범용 AC 모터 요구를 폭넓게 충족합니다.
뛰어난 성능과 효율
- 가혹한 조건에서도 신뢰성 있는 운전
- 빠른 시운전
- 사이즈 3(17A)까지 라인 필터 표준 장착
- 수치 및 그래픽 실측값(Actual value) 분석
- 라인 구동 모터 대비 구동계 마모 저감
안전
- 높은 과부하 허용력: 10분마다 최대 10초/2배
- STO(Safe Torque Off) 안전 기능으로 예기치 않은 기동 방지
- 견고한 설계: 진동 민감도 낮음
개별 구성
특정 요구에 맞춘 솔루션을 위한 프로그래밍된 파라미터 제공
기술 데이터 (Technical data)
Dedrive Compact STO 주파수 인버터는 하드웨어와 소프트웨어 측면에서 탁월한 특성을 제공합니다.
하드웨어 (Hardware)
- 출력 전류 2.4 ~ 210 A
- 정격 전압 범위 380 ~ 480 V (+10/−15%)
- 과부하 허용: 1.5배 60초, 2.0배 10초 (단, DIC-4-040 제외)
- 단락/접지 고장에 견디는 모터 회로 출력
- CE 및 cULus 인증
- 마스터/슬레이브 애플리케이션용 시스템 버스
- 사이즈 3까지 라인 필터 통합
- 브레이크 초퍼 내장
- 플러그인 제어 단자대
- 모터 온도 검출기 평가
- STO(EN 61800-5-2) — Cat. 3, PL d(EN ISO 13849-1) 및 SIL 2(IEC 61508) 충족
- 외부 24 V 전원
옵션 (Options)
- 파라미터 프로그래밍·시운전용 키패드 유닛
- 필드버스 통신 모듈
- 범용 확장 모듈 — 제어 입·출력 추가, PTC 서미스터 및 속도 엔코더 평가
- Parcom Compact PC 소프트웨어 — 편리한 파라미터 프로그래밍·진단
- 필터, 라인 리액터, 제동 저항
소프트웨어 (Software)
- 원통형/콘형 로터 모터 제어
- 모터 정지 상태에서의 파라미터 식별
- 필드 지향 제어(속도 엔코더 유/무) — 고동적 속도 제어
- 속도 모니터링
- 라운딩 함수로 부드러운 가속
- 4개 스위칭 데이터 세트(예: 제어, 램프, 모터 전환)
- 사전 설정된 입력 할당의 제어 모드 — 설정점 메모리, 2~8단계 설정점, 아날로그 제어 모드
- 키패드 유닛을 통한 모터 포텐셔미터
- 브레이크 해제 모니터링
- 조이스틱 특성 프로그래밍
- 호이스트 운전: 필드 위크닝(ProHub) 기반 하중 의존 속도
- 하중 스펙트럼 계산
- 디지털·아날로그 링크를 활용한 자유 프로그래밍 로직
- 속도/토크 제어 자유 선택
- 정의된 위치 경로 기반 간단 포지셔닝 기능
- 마스터/슬레이브, 전자 기어박스, 폐루프 제어
- 다양한 프로세스 변수의 평균·피크값 메모리
- 광범위한 진단 기능
- 포지셔닝 — 목적 위치/주행 프로파일용 32 데이터 세트
다운로드 (Downloads)
요청하시면 방대한 제품 문서와 Parcom Compact 소프트웨어 패키지를 제공해 드립니다.
