DRS and DRS-M wheel block systems

정확한 구성 (Exact configuration)

• 휠당 2.75 ~ 40톤의 하중 용량을 갖는 8가지 사이즈
• 다양한 형상/디자인의 휠 — 구상흑연주철(GGG 70), 폴리아미드, Hydropur 타이어 적용

DRS-M Baureihe

• A: 레일 시스템용 양측 플랜지 안내 휠
• B: 무플랜지 휠(옵션: 측면 가이드 롤러) · 고객 사양의 오목(Concave) 형상/컨투어 가능
• D: 바닥 레벨 운전 유닛용 단측 플랜지 안내 휠
• E: 지상고 증가를 위한 대구경 무플랜지 휠
• S: V형·사다리꼴·오목형 등 가이드 적용용 휠
• F: Hydropur 타이어 적용 무플랜지 주행 휠 — 고가속·저소음
• C: 폴리아미드 무플랜지·오목형 휠 — 저소음 및 레일 보호

다양한 연결 옵션 (Many connection options)

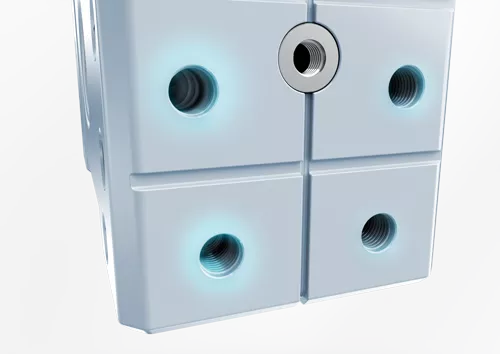

볼트/용접 연결 요소를 이용한 탑·엔드 연결부터, 사이드·핀 연결까지 거의 모든 연결에 대응하도록 마운팅 면이 준비되어 있습니다.

DRS-M 42476-5

• K: Top connection
• B: Pin connection
• S: End connection
• W: Side connection

맞춤형 솔루션 (Custom solutions)

• 데마그 모듈러 드라이브 시스템의 정합 기어드 모터와 구성된 완전한 주행 유닛
• 특수 보강재 적용으로 높은 강성
• 컴팩트 설계로 휠 블록의 지상고 증가 — 휠 하중에 맞춘 기어박스 적용 시 완전 구동 유닛에도 동일
• 수평 가이드 롤러 배치 및 버퍼 — 다양한 크기/디자인(옵션)

손쉬운 설치 (Easy to install)

• 상부 구조에 직접 연결 가능한 하우징
• 정밀한 하우징 치수/위치 공차로 간편 체결 — 모든 평면에서 높은 치수 정밀도
• 레이저 정렬 시스템(DRS)으로 간단·정확한 정렬

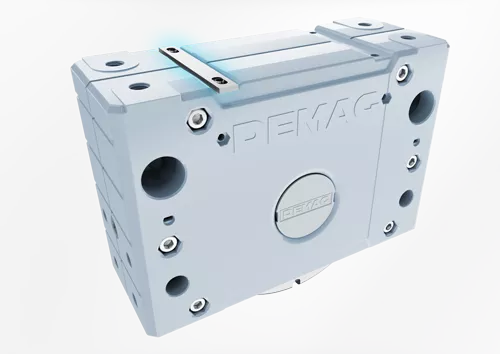

• 고정 정렬(DRS-M)
• 비대칭 하우징으로 Top connection 재정렬 없이 휠 교체 가능
• 중공 단면/빔에 설치 후에도 측방 이동·정렬 가능(Top, End, Pin 연결 구성)

최소한의 유지보수 (Minimum maintenance)

• 5면 밀폐 주조 하우징이 외란으로부터 주행 휠 보호
• 윤활 수명형 대형 홈형 볼 베어링, DRS 250 이상은 테이퍼 롤러 베어링
• 자가 윤활 GGG70 휠로 낮은 마찰과 높은 내마모성
• 플랜지형 휠은 통합 마모 인디케이터로 원격 시각 진단

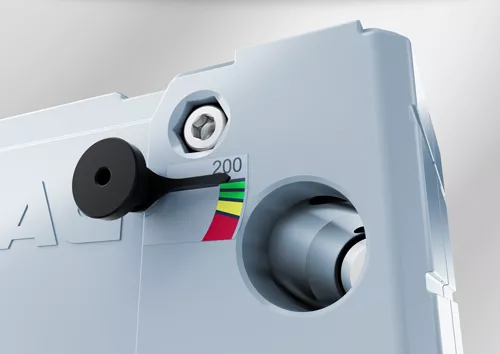

• 컬러 스케일 기반 옵션 마모 인디케이터(DRS-M)

최적의 설계 지원 (Optimal design support)

다양한 포맷의 CAD 파일을 제공하는 웹 기반 계획 도구로 프로젝트 엔지니어링/설계를 최적화 —drives.demag-designer.com
