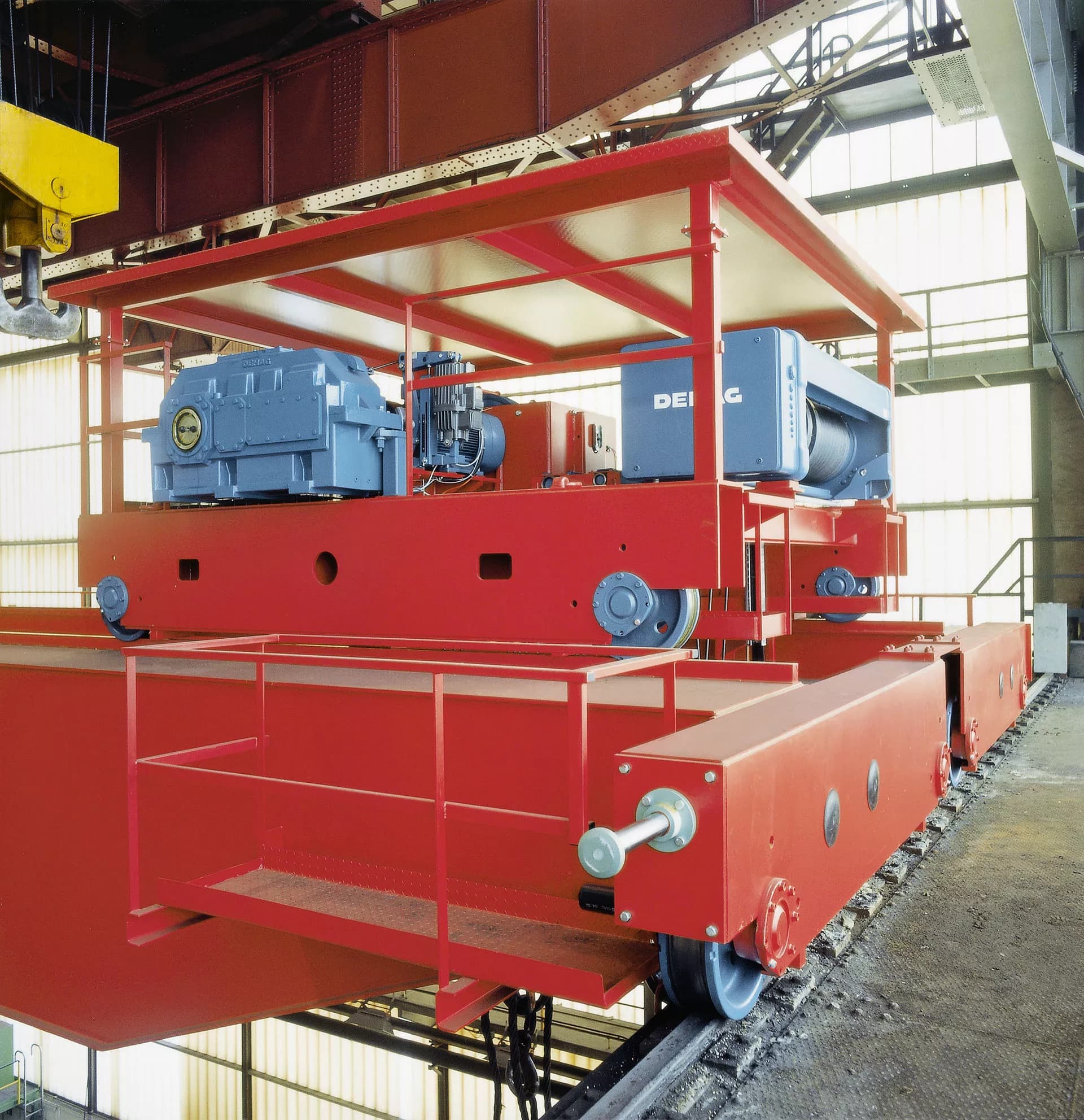

DWS wheel sets
→ 휠당 최대 60톤 하중 대응
DWS wheel sets
데마그 DWS 휠 세트는 레일 위에서의 운반 작업, 특히 중량 하중을 위한 용도에 적합합니다. 이 휠 세트로 구동형/비구동형의 완전한 주행 유닛을 구성할 수 있으며, 당사의 모듈러 산업용 드라이브 라인업에서 제공하는 오프셋 및 앵글 기어드 모터와 조합해 사용할 수 있습니다.
검증된 DWS 시리즈 표준 부품을 사용하여 높은 기능 신뢰성과 휠 교체 시 용이한 설치를 보장합니다. 높은 범용성 덕분에 DWS 휠 세트는 크레인·자재 취급 분야뿐 아니라 관련 기계 설비(메카니컬 엔지니어링) 솔루션에도 폭넓게 적용됩니다.
Demag DWS wheel sets
- 중공 프로파일, 박스형 거더에 설치 가능하며 코너 베어링형 주행 유닛으로도 적용 가능
- 코너 베어링 배치에서도 복잡한 정렬 없이 휠 세트 전체를 통째로 설치 가능
- 토크 브라켓 포함한 완전 구성 제공
- 설계 지원을 위한 CAD 도면을 다양한 포맷으로 제공 —drives.demag-designer.com
Product information
한눈에 보는 장점 (The benefits at a glance)
- 3가지 사이즈 — 하중 용량 28 t ~ 60 t
- 중공 프로파일 섹션, 박스형 거더에 설치 가능하며 코너 베어링형 주행 유닛으로 사용 가능
- 간단한 궤간(track gauge) 조정 — 구름 베어링과 리테이닝 링 사이 교환식 거리 와셔로 실현
- 일반 공구만으로 주행 유닛에서 주행 휠의 빠른 설치/분해 가능
- 표준 재윤활(리루브) 기능으로 긴 수명
- 데마그 오프셋/앵글 기어드 모터 + 토크 브라켓과의 최적 매칭
- 플랜지형 휠에는 플랜지 마모 인디케이터 제공
- 플랜지 베어링에는 풀러(익스트랙터) 체결 홈이 마련됨
- 준비된 상부 구조에 직접 연결할 수 있도록 플랜지 베어링 없는 버전도 제공
- 프로젝트 엔지니어링/설계 지원을 위한 웹 기반 계획 도구 —drives.demag-designer.com

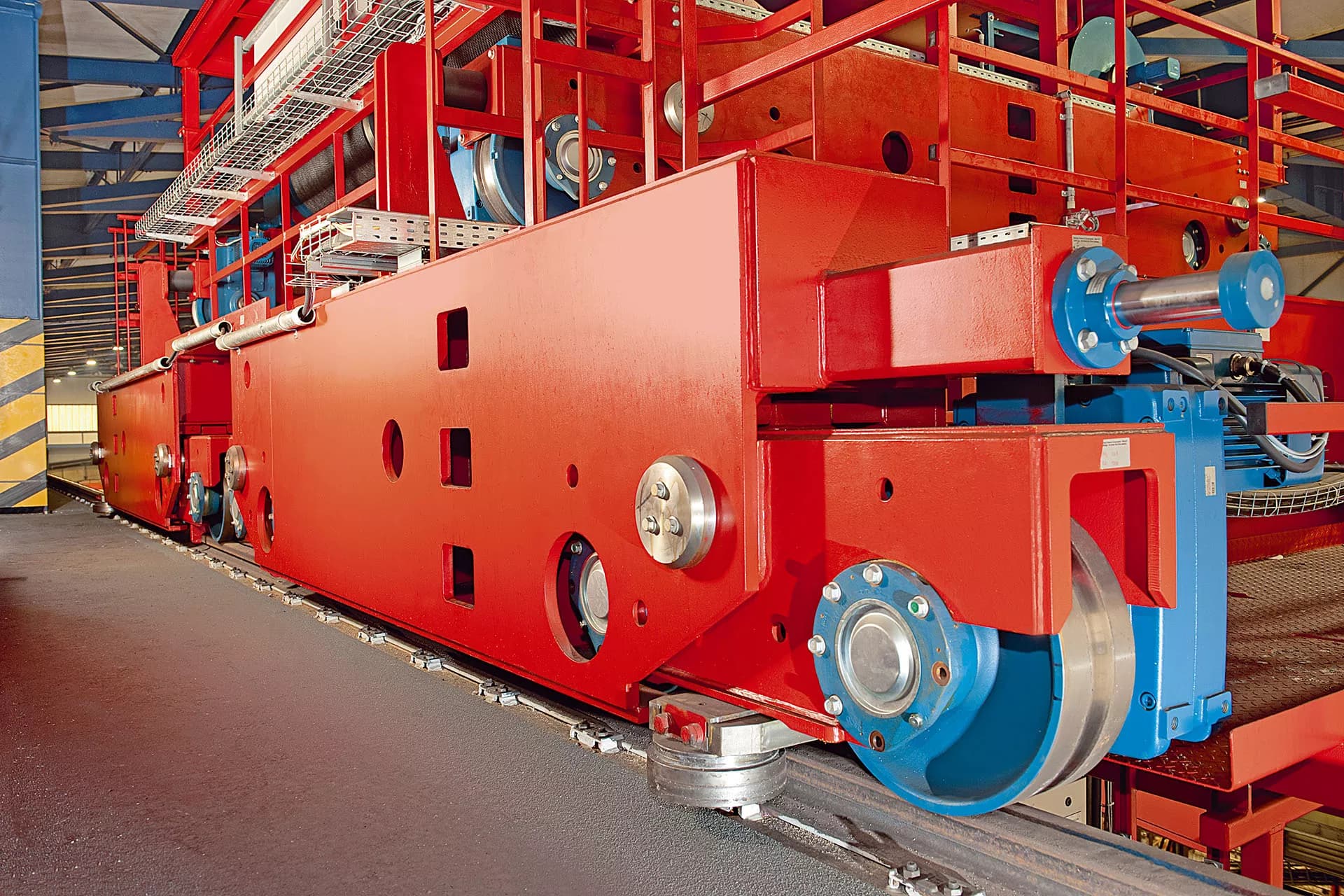

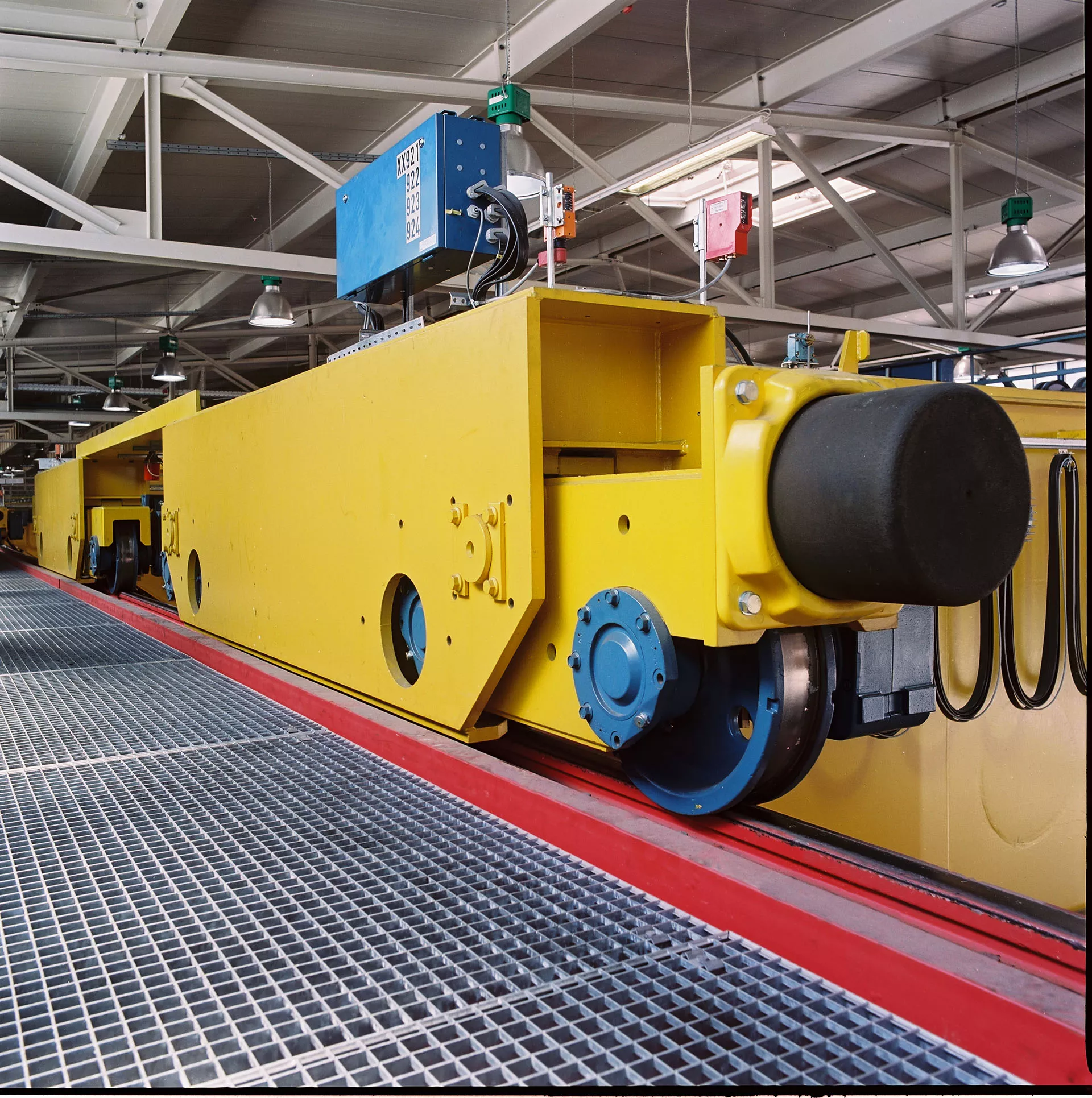

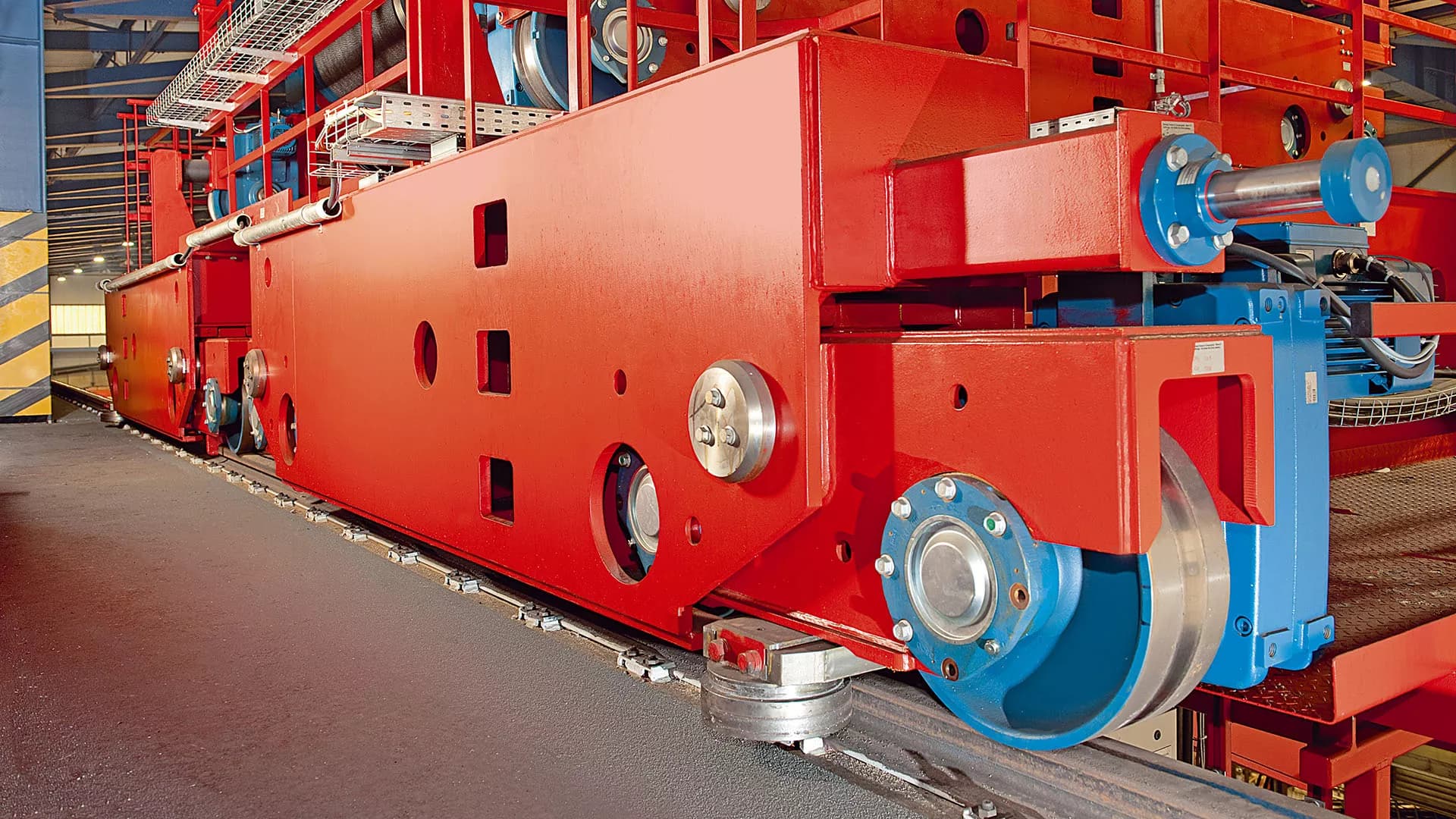

DWS wheel set in hollow profile section / as a corner-bearing travel unit
(중공 프로파일 섹션/코너 베어링형 주행 유닛 적용 예)
DWS wheel set & angular geared motor (with torque bracket)
(토크 브라켓과 앵글 기어드 모터 결합 예)
Technical data
Dimensions (DWS)
| Size | Max. load capacity [t] | Travel wheel dia. d1 [mm] | Weight [kg] | I5 [mm] | I6 [mm] | d2 [mm] | b1 [mm] | b2 [mm] |
|---|---|---|---|---|---|---|---|---|
| DWS 400 | 28 | 400 | 105 | 280 | 362 | 437 | 80 / 90 | 125 / 140 |
| DWS 500 | 40 | 500 | 142 | 320 | 402 | 537 | 90 / 110 | 140 / 170 |
| DWS 630 | 60 | 630 | 310 | 350 | 456 | 680 | 75 / 110 | 140 / 170 |
