LRS travel wheel system

→ 설계 작업 없이도 특정 요구에 바로 대응

완벽한 적합성을 위한 즉시 설치형 시스템

당사의 LRS 주행 휠 시스템을 사용하면 운반, 공급, 이송, 분배 또는 합류 애플리케이션의 구동 요구를 빠르고 신뢰성 있게 충족할 수 있습니다. 우리는 각 애플리케이션에 맞는 주행 휠과 구동 유닛을 제공할 수 있습니다.즉시 설치 가능한, 검증된 설계를 매우 매력적인 가격으로 제공합니다.

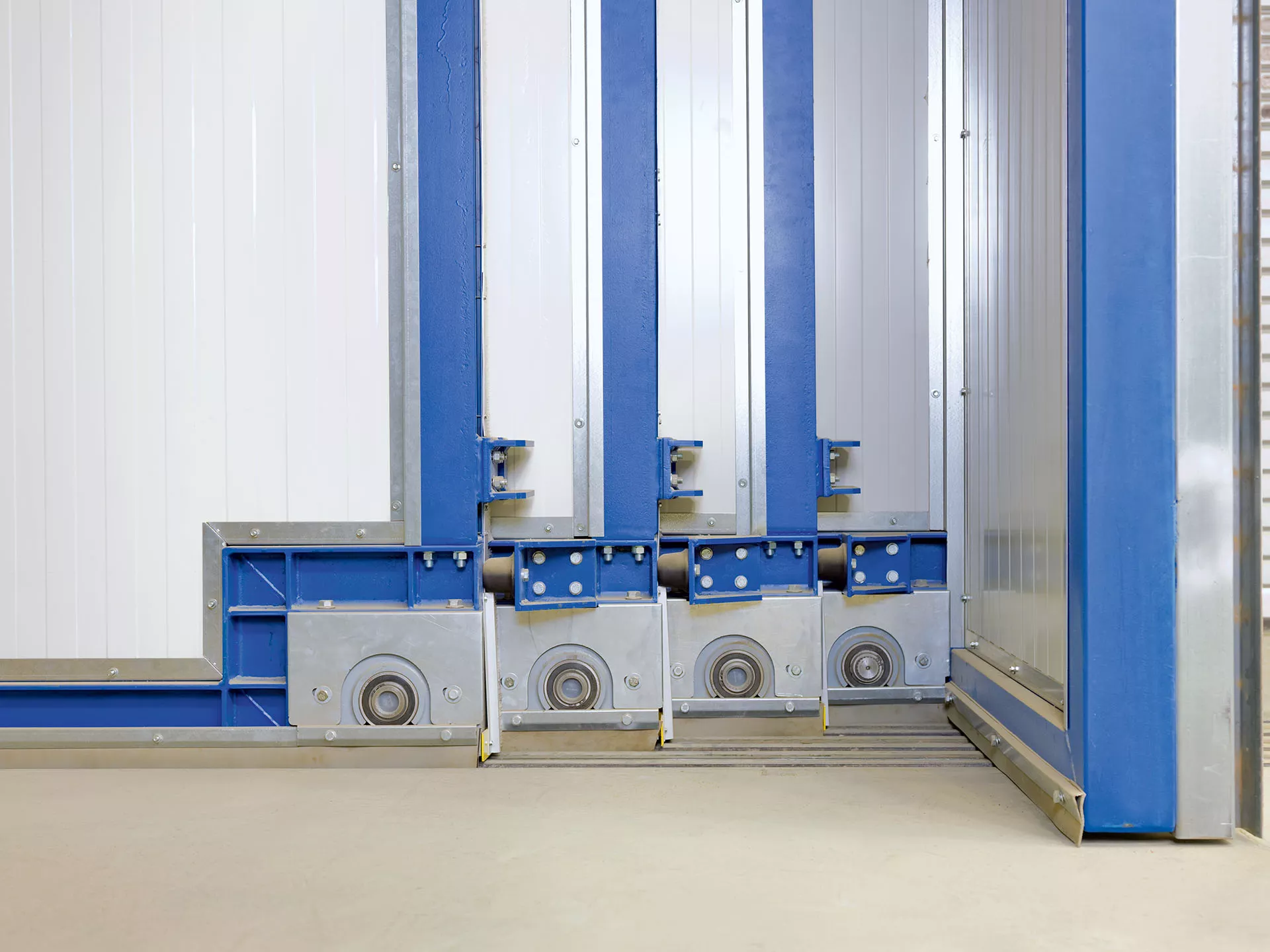

Demag LRS travel wheel system

휠 하중 최대 6.5톤, 주행 속도 최대 240 m/min에 적합
고품질 구상흑연주철(spheroidal-graphite cast iron) 하우징
5개의 접속 면으로 다양한 연결 방식 지원
모듈러 설계로 뛰어난 범용성
OEM 적용에도 이상적
무보수(Maintenance free)

DEMAG CONFIGURATORS

Product information

한눈에 보는 장점 (The benefits at a glance)

유연성 (Flexibility)

실용적 설계 요구를 충족하는 모듈러 시스템
3가지 사이즈 — 휠 하중 최대 6.5톤, 주행 속도 최대 240 m/min
다양한 용도의 자체 솔루션을 구축하려는 엔지니어에게 이상적(부품 간편 선택)
나중에 빠르고 경제적으로 확장 가능

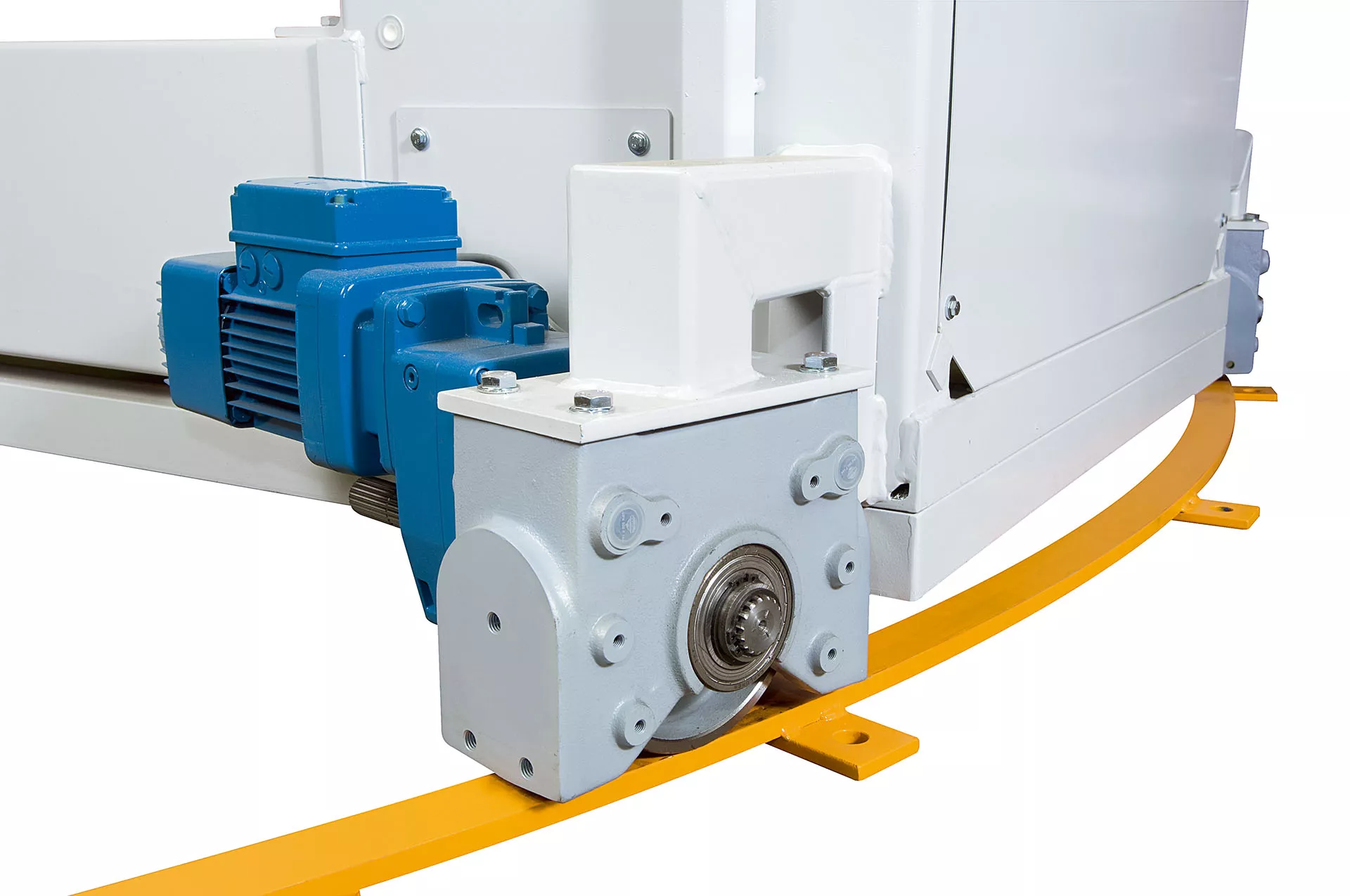

푸시 트래블 운전 또는 데마그 오프셋/앵글 기어드 모터와 개별/중앙 구동 유닛 구성

경제적인 구현 (Cost-effective implementation)

높은 가용성과 짧은 납기의 매력적인 가격대 표준 모듈
신뢰할 수 있는 양산으로 일관된 고품질

맞춤형 솔루션 (Tailored solutions)

컴팩트 시스템 설계로 휠 블록의 높은 지상고 확보 — 휠 하중에 맞춘 기어박스 컨셉의 완전 구동 유닛에도 동일
Hydropur 타이어 적용 무플랜지 주행 휠 — 고가속·저소음
구상흑연주철(GGG 70) 주행 휠 — 진동 감쇠 특성으로 고속 운전 시 레일 보호에 유리
기어박스 사이즈·주행 모터의 폭넓은 라인업

풍부한 장착 옵션 (Wide range of mounting options)

수평 가이드 롤러
버퍼
핀 연결 세트
레일 스위핑 시스템
레이저 정렬 지그

기타 특성 (Other features)

무보수 특허 주행 휠 베어링 배열
중공 샤프트 + 인볼루트 스플라인으로 기어박스와 주행 휠 연결, 최적 매칭의 토크 브라켓
모든 주행 휠은 DIN 5480 허브 스플라인
LRS 시스템 적용 주행 유닛은 지면 레일 운전에서 뛰어난 지상고 제공
포함 품목: 고장력 볼트 체결부(특수 표면 보호)

최적의 설계 지원 (Optimum design support)

다양한 포맷의 CAD 파일을 제공하는 웹 기반 계획 도구로 프로젝트 엔지니어링과 설계를 지원 —drives.demag-designer.com

Technical data

주행 속도 및 하중 용량 (Travel speeds and load capacities)

LRS travel wheel system dimensions

Size / travel wheel *	Max. load capacity [t]	Travel wheel dia. [mm]	Weight [kg]	l1	d1	hA / hF	b1	b2
LRS 200 A	2.5	175	15.3	250	175	204.5	52	70
LRS 200 F	1.2	200	15.1	—	200	217	—	70
LRS 250 A	3.5	220	27.6	306	220	255	55	80
LRS 250 F	1.7	250	26.7	—	250	270	—	80
LRS 350 A	6.5	315	63	450	315	349.5	65	95
LRS 350 F	3.0	350	65	—	350	367	—	110

* A = 플랜지형 주행 휠(구상흑연주철), F = Hydropur 타이어 장착 무플랜지 주행 휠. 상세 기술 데이터와 치수는 DRS travel wheel system 브로셔(다운로드)를 참조하십시오.
