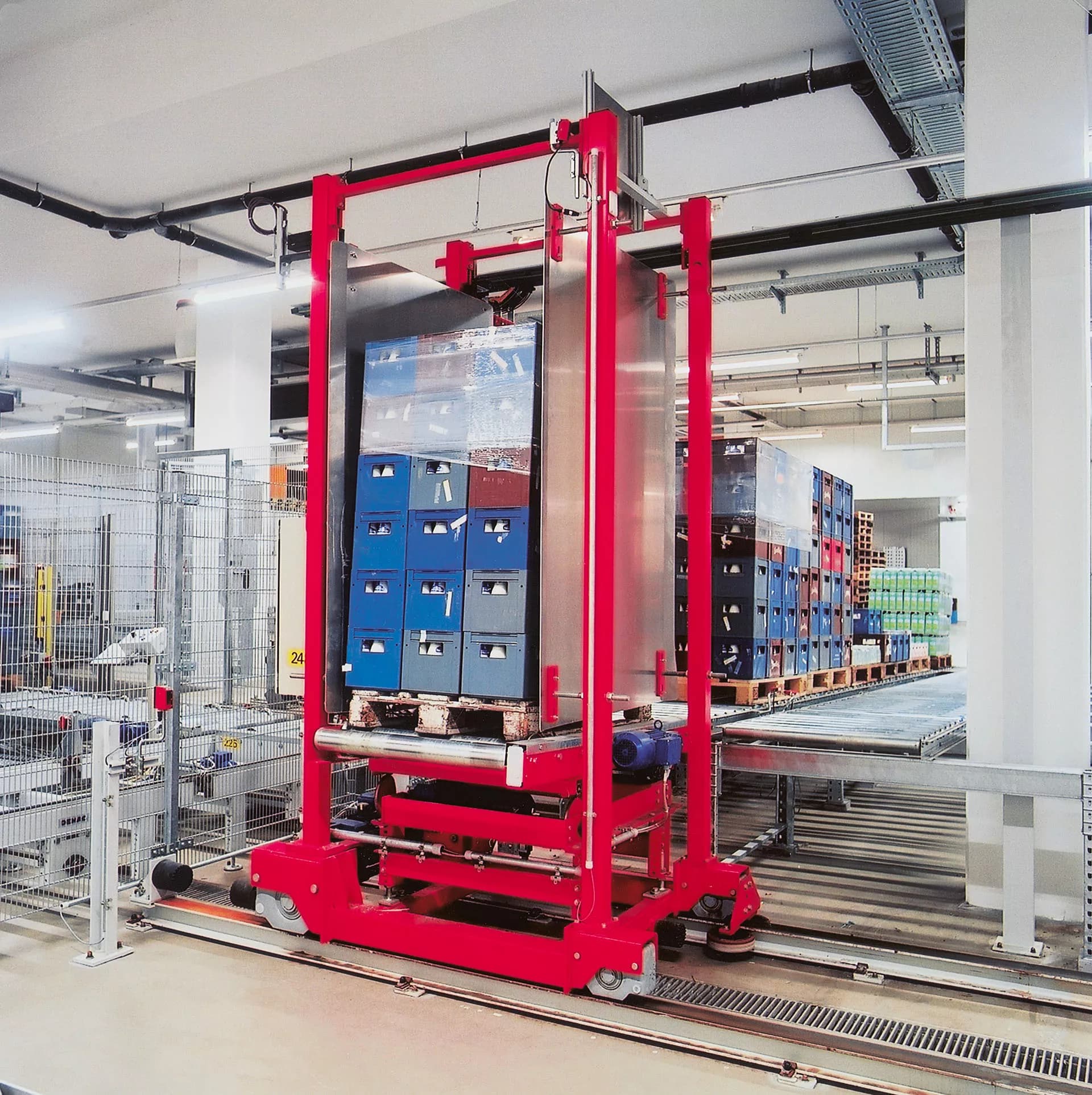

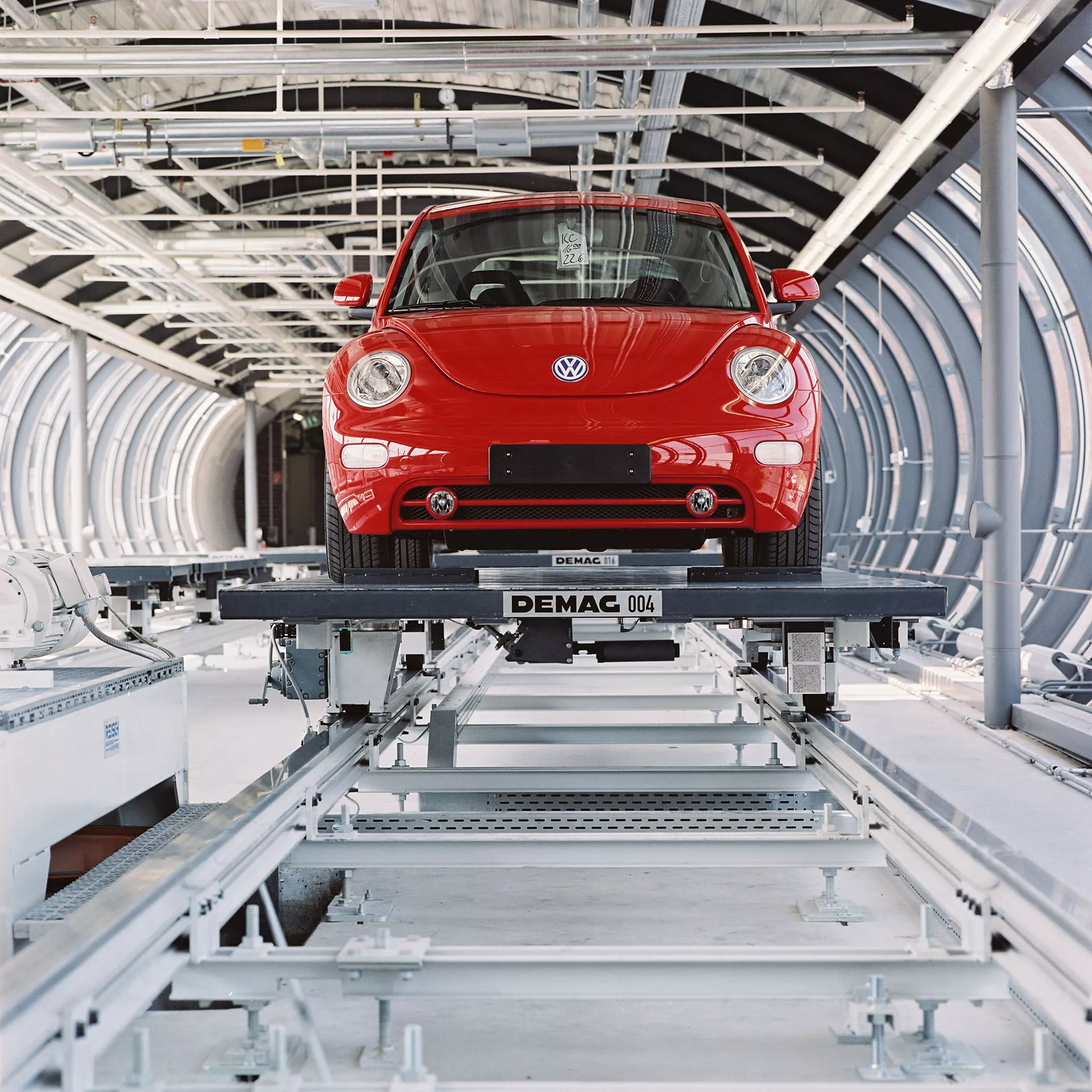

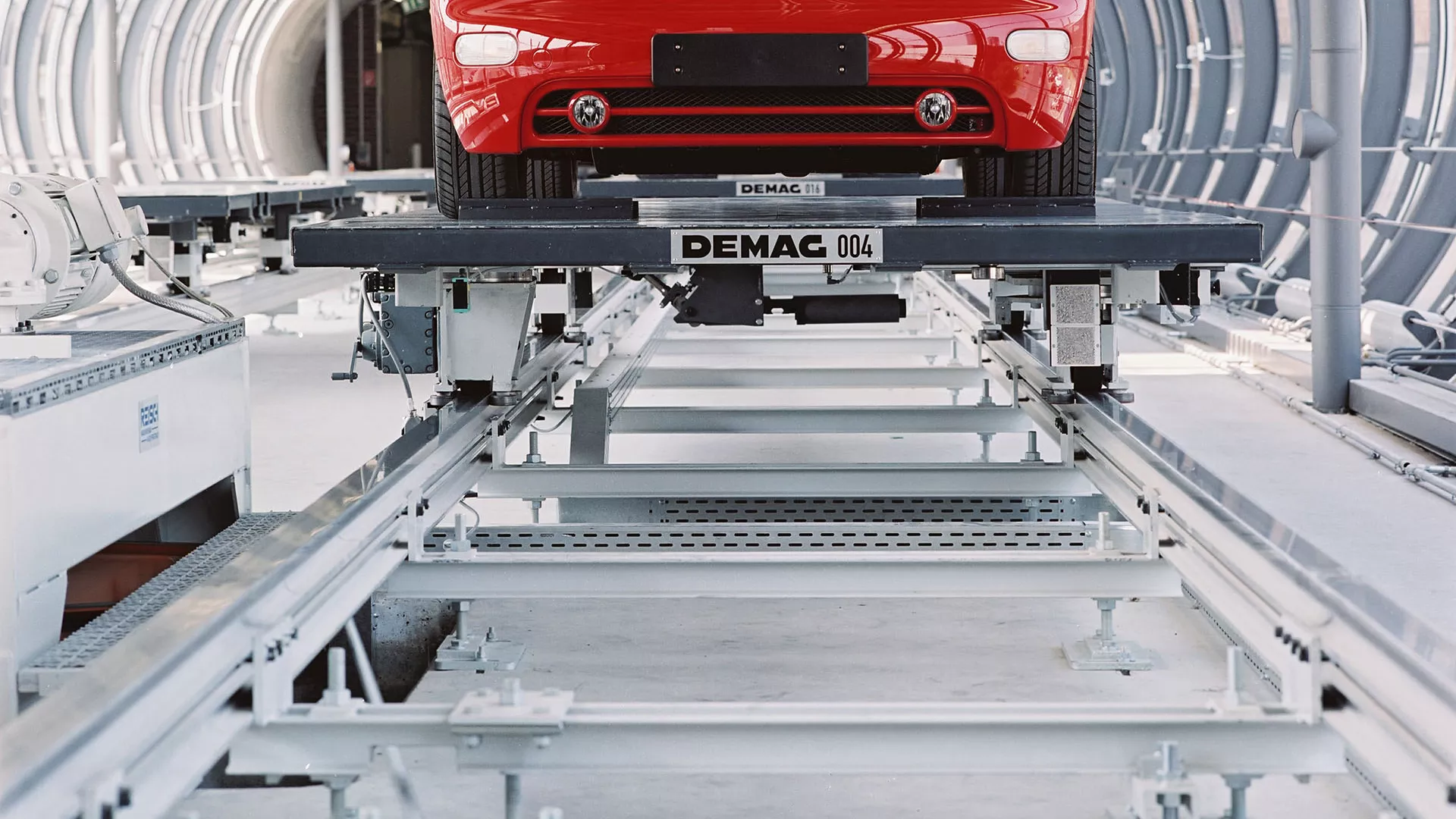

RS wheel block system
→ 가혹한 환경을 위한 솔루션
극한 조건에서도 발휘되는 성능과 범용성
데마그 RS 휠 블록 시스템은 충격 하중 등으로 인해강판(sheet steel) 하우징이 요구되는 애플리케이션에 적합합니다. 또한최대 250 °C의 고온 환경이나 스테인리스 스틸 하우징이 필요한 현장에서도 사용됩니다. 다양한 주행 휠 디자인과 상부 구조(superstructure) 연결 방식을 통해 보편적인 용도에 적용할 수 있습니다.
Demag RS wheel block system
- 5가지 사이즈 — 휠당 3.5 t ~ 18 t 하중 용량
- 강(steel) 또는 스테인리스 스틸 하우징
- 표준으로 제공되는 다양한 주행 휠 컨투어
- 고객 상부 구조 연결을 위한 4가지 접속 버전

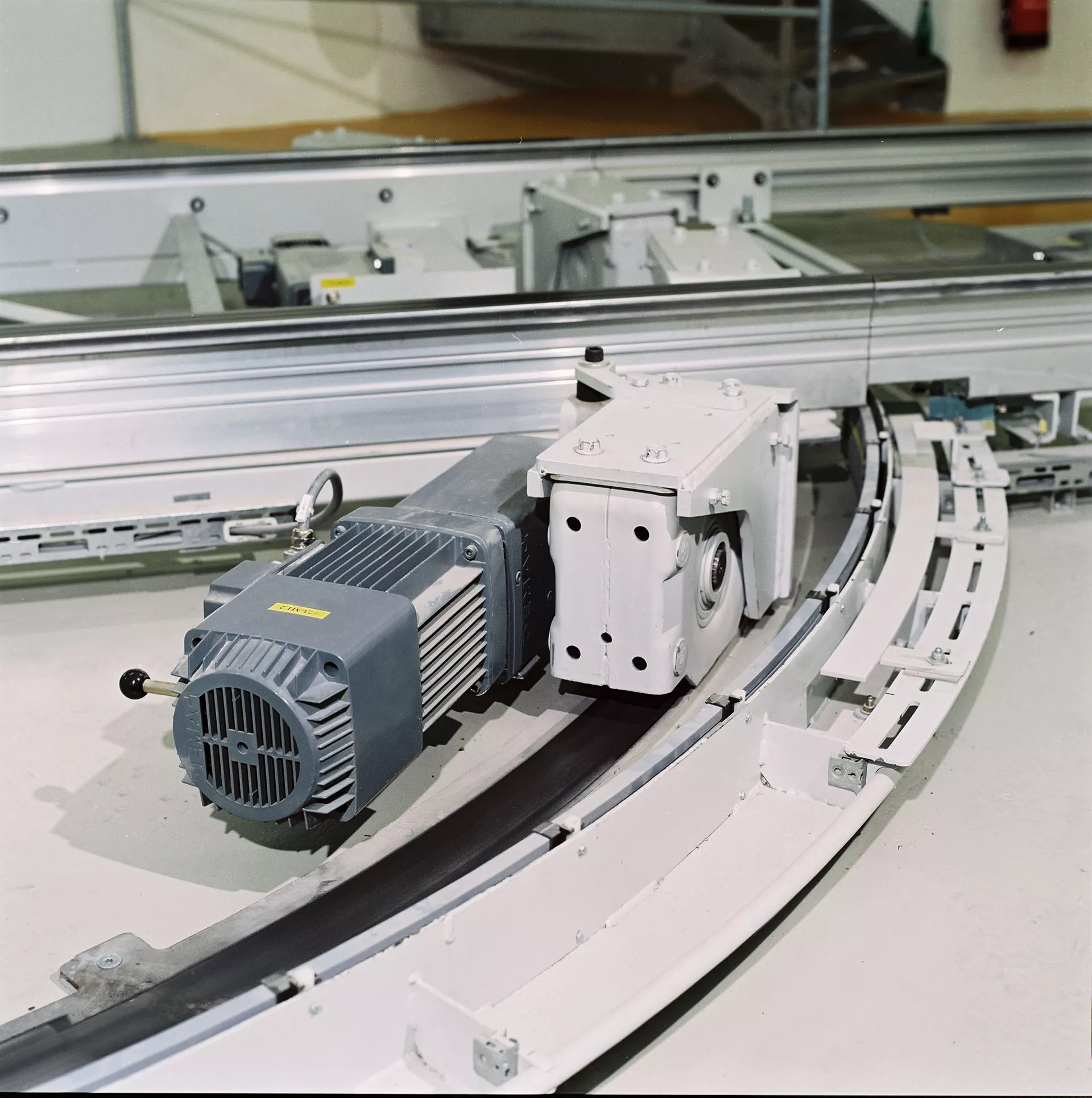

- 데마그 오프셋 기어드 모터로 구동
- 통합 연결부 제공 — 예: 토크 브라켓, 가이드 롤러 배치, 버퍼 등
Product information
한눈에 보는 장점 (The benefits at a glance)
극한용 고성능 (High performance for extreme applications)
- 강재 및 기계요소의 긴 수명
- 150 °C 고온용 특수 설계
- 용해로 대차 베어링 사용 시 250 °C까지 대응
- 화학/식품/부식 환경용 스테인리스 설계(사이즈 RS 125)
다재다능 (Versatile)
- 표준 주행 휠 디자인의 폭넓은 선택
- 강 또는 스테인리스 하우징
- 5가지 사이즈 — 휠당 3.5~18톤 하중 (RS 125 ~ RS 400)
매우 간편한 조립 (Very easy assembly)
- 5면 밀폐 하중 지지 블록 + 다수의 보어홀을 갖춘 접속면
- 모든 연결 방식에서 신속한 설치/탈거
- 핀 연결용 리밍 처리된 측면 보어홀
- 토크 브라켓, 가이드 롤러, 버퍼를 위한 통합 연결부
최적 구동 (Optimum drive)
- 인볼루트 스플라인 프로파일의 기어박스 중공축과의 양정 결합으로 신뢰성 높은 토크 전달
- 여러 주행 애플리케이션에서 일반적인 정/역전 운전에 특히 적합
- 데마그 모듈러 시스템의 D1 토크 브라켓(휠 블록 직접 장착) / D2 토크 브라켓(고객 상부 구조 장착) 지원
Torque brackets: D1(휠 블록 직접 장착), D2(고객 상부 구조 장착)
최적의 설계 지원 (Optimum design support)
다양한 포맷의 CAD 파일을 제공하는 웹 기반 계획 도구로 프로젝트 엔지니어링/설계를 지원 —drives.demag-designer.com
Technical data
Dimensions — RS with spheroidal-graphite cast iron travel wheel with two flanges
| Size | Max. load capacity [t] | Travel wheel dia. [mm] | Weight [kg] | a4 [mm] | l5 [mm] | h7 [mm] | b1 [mm] | b2 [mm] |
|---|---|---|---|---|---|---|---|---|
| RS 125 | 3.5 | 125 | 8.0 | 220 | 98 | 148 | 60 | 68 |
| RS 160 | 5 | 160 | 15 | 275 | 110 | 187 | 60 | 75 |
| RS 250 | 9 | 250 | 40 | 385 | 150 | 281 | 65 | 100 |
| RS 315 | 12 | 315 | 65 | 470 | 180 | 350 | 65 | 110 |
| RS 400 | 18 | 400 | 153 | 580 | 210 | 440 | 80 | 140 |
Connection variants
Top connection
Top connection
Pin connection
Pin connection
End connection
End connection
Side connection
Side connection
