Demag KBK Aluline
인체공학의 새로운 표준.

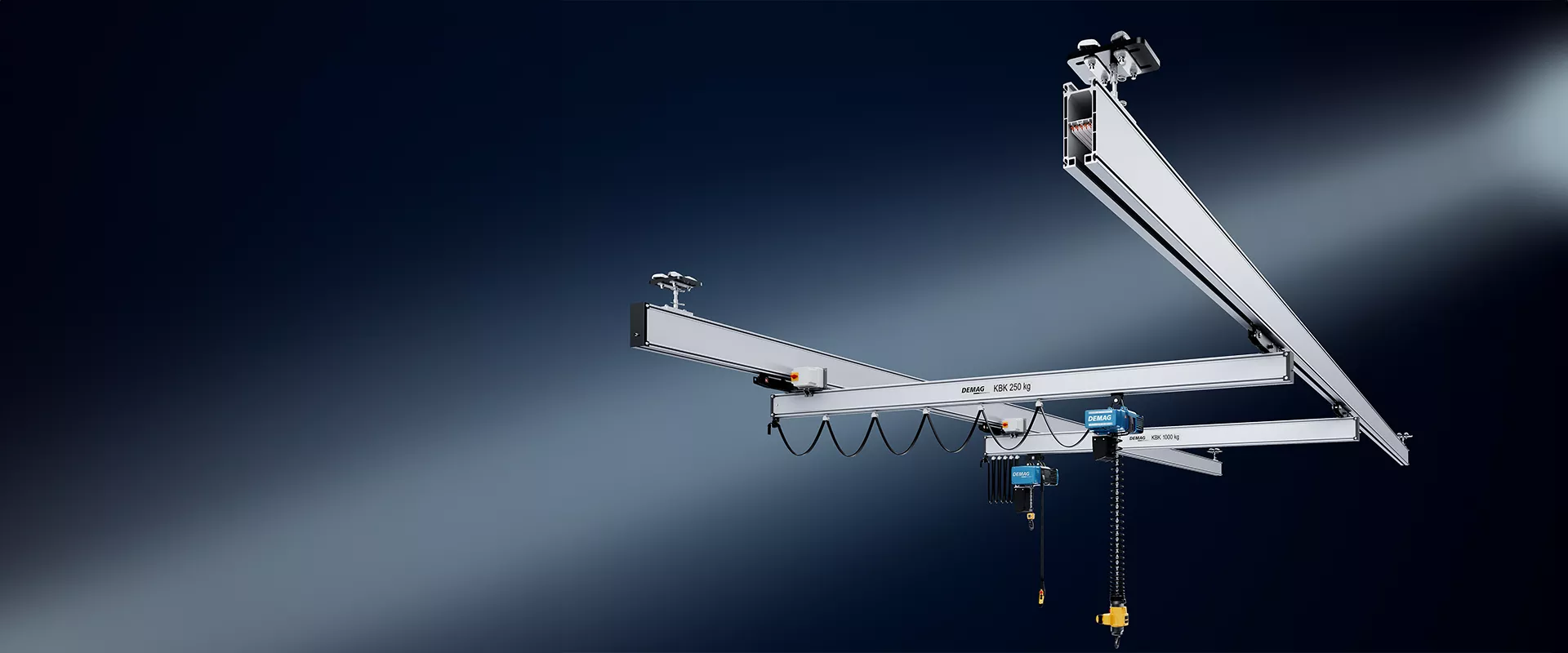

Demag KBK Aluline light crane system
데마그 KBK 알루라인 경량 크레인 시스템
국제 연구 결과에 따르면 인체공학적으로 설계된 작업장은 생산성에 직접적인 영향을 미칩니다. KBK Aluline 시스템이 제공하는 생산성 향상을 경험해 보십시오. 당사는 KBK Aluline 경량 크레인 시스템의 주행 특성을 새롭게 정의했으며, 그 결과 시장에서 가장 부드럽게 움직이는 시스템 중 하나가 탄생했습니다. 한층 더 인체공학적이고 편리한 작업 흐름을 제공하며, 이제 최대 2,000kg의 하중까지 처리할 수 있습니다.
최적화된 모듈형 KBK Aluline 구성 요소는 설계 단계에서부터 설치 공간의 조건과 요구 사항을 충분히 반영하도록 설계되었습니다. 향상된 트롤리 구조로 접근 치수를 줄여 사용 가능한 공간을 더욱 효율적으로 활용할 수 있습니다. 또한, 서스펜션 간 간격을 더 넓게 구성할 수 있고 집전 라인을 통합할 수 있는 옵션이 제공되어 설계 유연성을 높이며, 설치 작업과 조립 비용을 줄여줍니다.
다양한 KBK 추가 구성품은 사용자가 변화하는 요구 사항에 신속하게 대응할 수 있도록 합니다. 예를 들어, 가변형 주행 경로 제한 기능을 통해 몇 단계만으로 이동 범위를 설정할 수 있으며, 설치 또한 빠르고 간편합니다.
주요 특징
- • 매우 부드러운 주행 성능
- • 빠르고 간단한 설치 및 변경
- • 최대 2,000kg 하중 처리 가능
- • 고중량 하중에도 인체공학적인 취급
- • 매우 낮은 소음 수준
- • 사실상 무정비 시스템
- • 5가지 크기의 8종 알루미늄 프로파일 제공
- • 3종 프로파일에 사용 가능한 일체형 집전 라인
- • 모듈형 설계로 최대의 설계 자유도 제공
- • 스틸 프로파일과의 조합으로 서스펜션 간 최대 거리 확보 가능
- • 최소 접근 치수로 공간 활용 극대화
- • 조립 비용 절감
KBK Aluline
Dimensions
프로파일 섹션 (Profile sections)
등급별 KBK Aluline 프로파일 섹션으로 설계 자유도를 극대화합니다.
- 5가지 크기의 8종 KBK 알루미늄 프로파일 섹션
- 이 중 3가지 크기는 내장 집전(컨덕터) 라인 적용 가능
- 프로파일 섹션 자체 허용 하중 최대 2.6t
- 시스템 정격 하중 최대 2t
- 볼트 체결형 연결 플레이트로 손쉬운 설치
- 하나의 설비 내에서 서로 다른 프로파일 섹션 조합 가능
- 알루미늄과 스틸 프로파일 혼용 가능
* 영상은 각 스텝에서 자동 재생/정지됩니다. ▶ ‘다음’으로 이어서 보세요.
프로파일 섹션 (Profile sections)
등급별 KBK Aluline 프로파일 섹션으로 설계 자유도를 극대화합니다.
- 5가지 크기의 8종 KBK 알루미늄 프로파일 섹션
- 이 중 3가지 크기는 내장 집전(컨덕터) 라인 적용 가능
- 프로파일 섹션 자체 허용 하중 최대 2.6t
- 시스템 정격 하중 최대 2t
- 볼트 체결형 연결 플레이트로 손쉬운 설치
- 하나의 설비 내에서 서로 다른 프로파일 섹션 조합 가능
- 알루미늄과 스틸 프로파일 혼용 가능
* 영상은 각 스텝에서 자동 재생/정지됩니다. ▶ ‘다음’으로 이어서 보세요.
KBK Aluline: Product information
- 크레인 자중이 가벼워 부드럽고 편리한 수동 푸시 주행 가능
- 피로를 최소화하는 작업을 최적으로 지원
- 작업자에게 가해지는 신체적 부담 감소
- 질병으로 인한 결근율 감소
- 직원 만족도 향상
- 다양한 체인 호이스트와 각종 로드 핸들링 어태치먼트로 작업장 인체공학 설계를 최적화
- 제품 수명 전체에 걸쳐 높은 가치와 효율성 제공
- 기존 KBK Aluline 시스템과 완벽 호환
- 스틸 프로파일 섹션과의 스마트한 조합으로 서스펜션 간 간격을 더욱 크게 확보 가능
- 상부에 설치되는 머티리얼 핸들링 시스템으로 바닥 공간 확보: 생산 라인 방향의 직선 이송부터 개별 조립 스테이션을 커버하는 면 커버 이송까지 대응
- 키트 방식의 모듈러 시스템 설계
- 수동 푸시 시스템, 전동/공압 구동, 완전 자동화 설비까지 폭넓은 적용 범위
- 언제든지 새로운 컴포넌트 추가 또는 기존 유닛 교체 용이
- 하나의 설비 내에서 알루미늄·스틸 프로파일을 자유롭게 조합 가능
- 대부분 부품을 재고로 보유하여 짧은 납기 확보
- 빠르고 간단한 설치 및 레이아웃 변경
- 상부 구조물에 전달되는 힘이 감소하여 건축 구조를 더 가볍고 경제적으로 설계 가능
- 서스펜션 및 조인트 간 거리를 크게 할 수 있어 서스펜션 수량 감소 및 추가 철골 구조물 대부분 불필요
- 요구사항 변경 시에도 단순하고 경제적인 개조·확장 가능
- 사내 시험센터와 외부 시험을 통해 지속적으로 검증
- 독일에서 생산되는 높은 품질(Quality made in Germany)
- 50년 이상 경험을 가진 시장 선도 업체의 경량 크레인 시스템
- KBK 설비 설계를 위한 무료 온라인 도구 KBK Designer 제공
- 정적 계산, 부품 리스트, 기술 도면, 견적가까지 포함하는 빠르고 직관적인 구성 기능
- Demag Shop 주문 시스템과 연계되어 클릭 한 번으로 간단하고 신뢰성 있는 주문 가능
- 5가지 크기의 8종 인사이드-러닝 압출 프로파일 중 2종은 일체형 집전 라인 탑재
- NEW: Demag KBK Aluline A28 프로파일 – 기존 대비 최대 50% 더 큰 서스펜션 간 거리 가능
- 간단한 볼트 체결형 연결 플레이트로 손쉬운 설치
- 매우 낮은 자중에도 높은 강성 확보
- 어댑터를 통해 기존 설비와도 손쉽게 조합 가능
- ITEM 시스템과 호환되는 측면 슬롯 제공

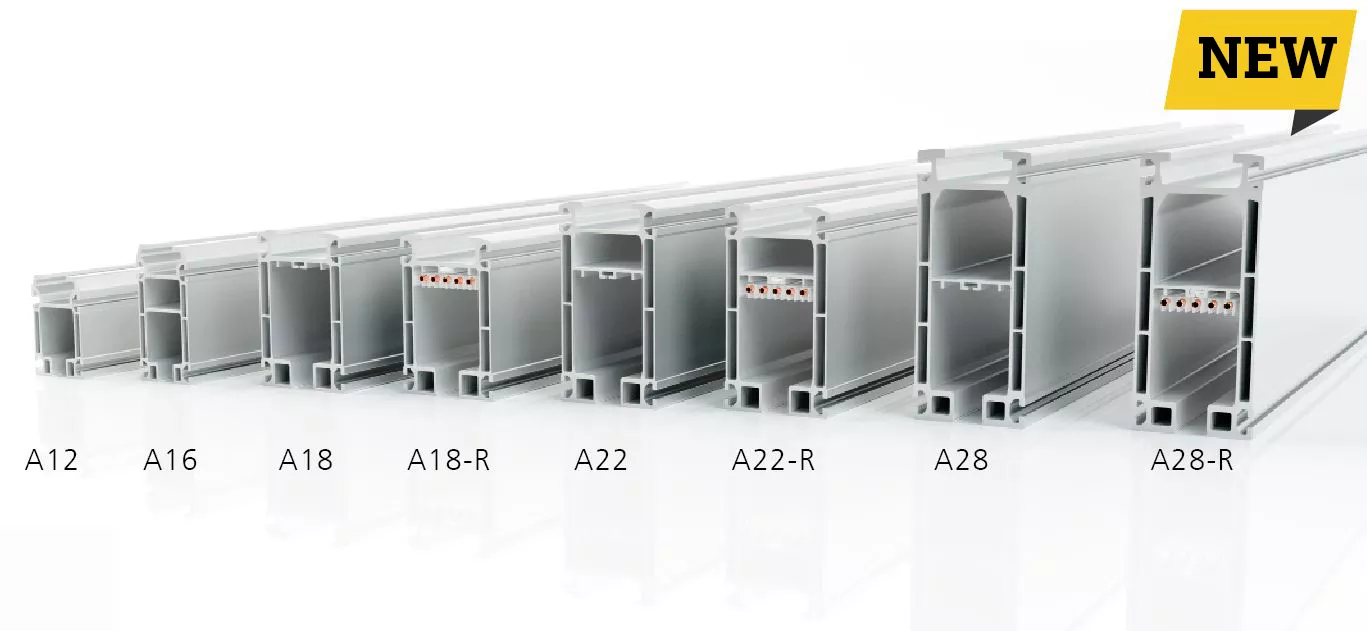

- KBK Aluline A12 (헤드룸 치수 120 mm)
- KBK Aluline A16 (헤드룸 치수 160 mm)
- KBK Aluline A18 (헤드룸 치수 180 mm)
- KBK Aluline A18-R (일체형 집전 라인 포함)
- KBK Aluline A22 (헤드룸 치수 220 mm)
- KBK Aluline A22-R (일체형 집전 라인 포함)
- KBK Aluline A28 (헤드룸 치수 280 mm)
- KBK Aluline A28-R (일체형 집전 라인 포함)
- 관절식 클래식 서스펜션(Articulated Classic suspensions)
- 강체형 KBK Ergo 서스펜션(Rigid KBK Ergo suspensions)
- 워크숍 천장 또는 지붕 구조물에 직접 서스펜션 설치 (크레인 런웨이를 위한 별도 기둥 불필요)
- 밀리미터 단위로 정밀한 높이 조절 가능
*서스펜션 간 최대 거리 [m] – 프로파일 섹션 및 정격 하중에 따른 값
| 프로파일 / 정격하중 [kg] | 100 | 150 | 250 | 500 | 750 | 1000 | 1250 | 1600 | 2000 | 2500 | 2600 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| A12 | 4.6 | 3.7 | 2.9 | 2.0 | 1.4 | 1.0 | |||||
| A16 | 7.0 | 5.7 | 4.4 | 3.1 | 2.3 | 1.8 | |||||
| A18 | 8.0 | 8.0 | 6.4 | 4.5 | 3.7 | 3.2 | |||||
| A22 | 8.0 | 8.0 | 8.0 | 5.9 | 4.8 | 4.2 | 3.6 | 2.9 | 2.3 | 1.8 | 1.7 |
| A28 | 10.5 | 10.5 | 10.5 | 9.2 | 7.5 | 6.5 | 5.8 | 5.1 | 4.2 | 3.4 | 3.2 |
