DBC chain hoist
→ 간단히 리프팅, 데마그가 만듭니다.

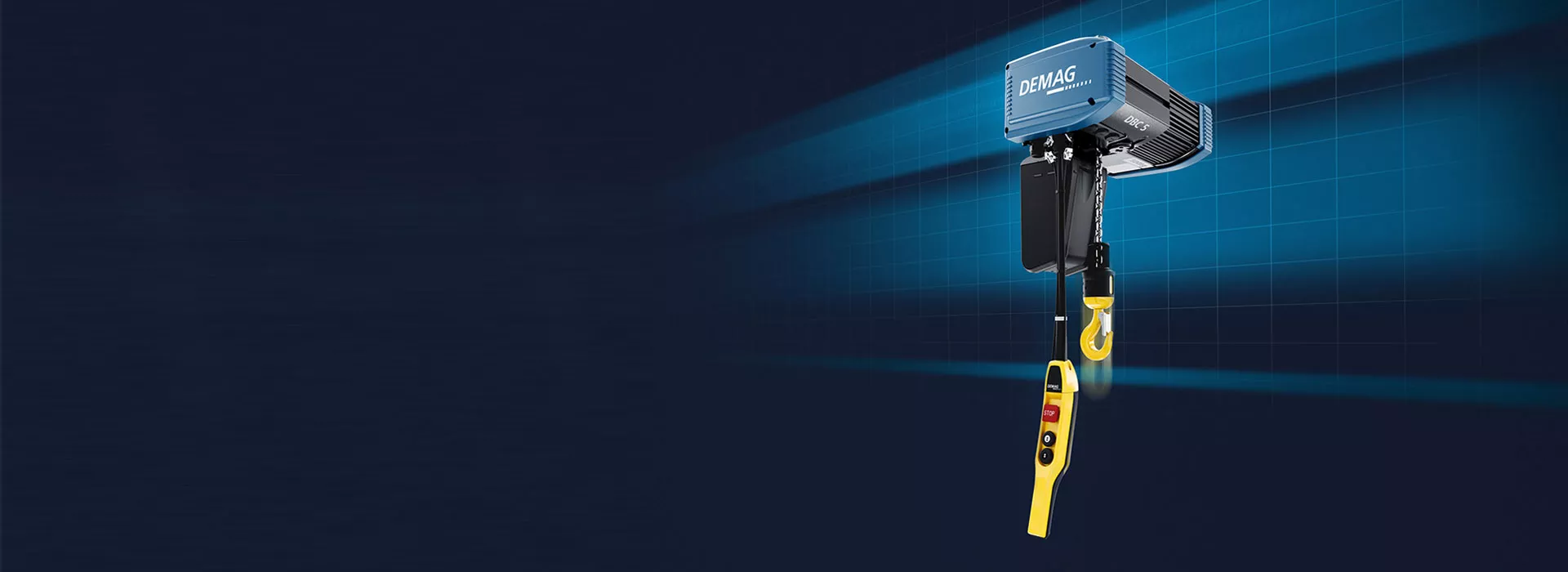

Demag DBC 체인 호이스트

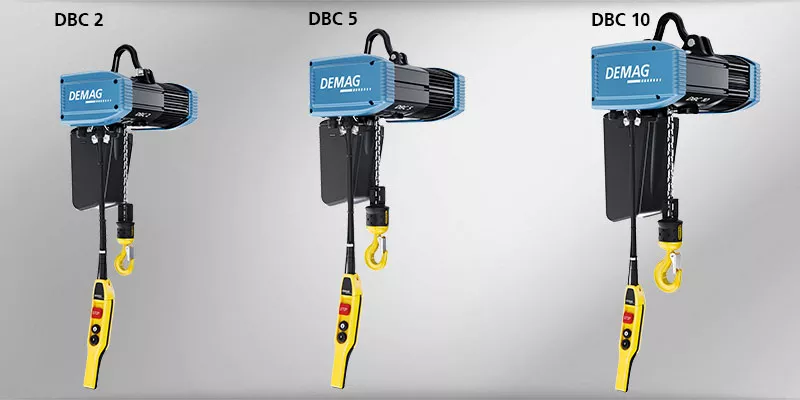

전기식 DBC 체인 호이스트는 기존 제품 포트폴리오를 한층 확장하는 엔트리-레벨 솔루션입니다. 신뢰성 높은 표준 부품과 사전 구성 선택 덕분에 다양한 산업 현장에 적합하며, 현대적 인양 장비가 요구하는 폭넓은 조건을 충족합니다. 세 가지 사이즈와 세분화된 정격 하중 범위를 제공하여 63 kg ~ 2,500 kg까지의 하중을 들어 올릴 수 있습니다.
주요 사양 및 특징
- 훅 행정(리프트) 최대 6 m
- 48 V 제어 전압
- 저소음 설계 68 dB
- 보호등급 IP55
- 펜던트 컨트롤러: 1-축 및 다축 운전 가능
- 상·하 한계 기계식 리미트 스위치 기본 장착
- 인양 속도
- 2-극 전환(2단 속도) 모델: 최대 8 m/min
- 단일 속도(싱글 스테이지) 모델: 최대 6 m/min
- 트롤리 주행 속도: 20/5 m/min
- 트롤리 한계 스위치 (옵션)
- 가동 시간 카운터 내장 (옵션)
- 사용 온도 범위: -20 ℃ ~ +40 ℃
한눈에 보는 장점 (The benefits at a glance)
1. 서스펜션 (Suspension)
- 체인 호이스트 형상에 맞춘 비대칭 펜듈럼 서스펜션 브래킷
- 추가 공구 없이 체인 호이스트 신속 설치
2. 트랜스미션 기어 (Transmission gear)
- 영구 윤활 (lifetime lubrication)
- 고품질 헬리컬 기어
- 저소음 운전
- 저진동 레벨
- 구성품에 대한 기계적 스트레스 감소
- 사이즈 2·5: 2단 / 사이즈 10: 3단
3. 브레이크 (Brakes)
- 슬리핑 클러치 전단에 브레이크 배치 → 하중 처짐 없음
- 보호 등급 IP55 (커버 사용 시)
- 100만 회 제동 사이클 설계
4. 모터 (Motor)
- 4:1 비율 2단 모터
- 섬세한 동작을 위한 저속 운전
- 과열 보호
- 절연 등급 F
- 별도 브레이크 정류기
- 60% ED @ 300 s/h
5. 체인 구동 (Chain drive)
- 알루미늄 체인 가이드
- 경화 처리된 견고한 스프로킷
6. 슬리핑 클러치 (Slipping clutch)
- 브레이크 뒤쪽에 배치 → 높은 안전성
- 단일 공구로 정비·조정 가능
7. 후크 & 하중 체인 (Hook & Load chain)
- DIN 규격 360° 회전 하중 후크
- 상·하한 스위치 작동용 신형 라멜라 버퍼
- DAT 경화·아연도금 체인, 품질 등급 8
DBC는 세 가지 트롤리를 제공하여 크레인 및 모노레일을 위한 다양한 솔루션을 지원합니다.
- I-빔 거더용: 플랜지 폭 58–310 mm 무단 조정
- RBU 트롤리: 수동 이동형
- EBU 트롤리: 전동 이동형, 2단 속도
- KBK 프로파일 설치용 트롤리
DBC 체인 호이스트의 고정 사용을 위해 세 가지 서스펜션이 제공됩니다.
- 클램프 고정형 (I-빔 거더용)
- 90° 회전 서스펜션 아이
- 접이식 상부 후크
아래 표는 DBC 체인 호이스트의 상세 사양을 그대로 옮긴 것입니다.
굵게 표기된 항목은 대표 규격입니다.
| Size | 정격 하중 [kg] | 리빙 시스템 | FEM / ISO | 인양 높이 [m] | 인양 속도 (2단, 50 Hz) [m/min] |
|---|---|---|---|---|---|
| DBC 2 | 63 | 1 / 1 | 3m / M6 | 3 – 6 | 8 / 2 |
| 125 | 1 / 1 | 3m / M6 | 3 – 6 | 8 / 2 | |
| 125 | 1 / 1 | 3m / M6 | 3 – 6 | 6 | |
| 160 | 1 / 1 | 3m / M6 | 3 – 6 | 8 / 2 | |
| 250 | 1 / 1 | 2m / M5 | 3 – 6 | 8 / 2 | |
| 250 | 1 / 1 | 2m / M5 | 3 – 6 | 6 | |
| DBC 5 | 250 | 1 / 1 | 3m / M6 | 3 – 6 | 4 / 1 |
| 500 | 1 / 1 | 2m / M5 | 3 – 6 | 4 / 1 | |
| 500 | 1 / 1 | 2m / M5 | 3 – 6 | 4 | |
| 630 | 2 / 1 | 2m / M5 | 3 – 6 | 4 / 1 | |
| 1,000 | 2 / 1 | 2m / M5 | 3 – 6 | 4 / 1 | |
| 1,000 | 2 / 1 | 2m / M5 | 3 – 6 | 2 | |
| DBC 10 | 500 | 1 / 1 | 3m / M6 | 3 – 6 | 4 / 1 |
| 1,000 | 2 / 1 | 2m / M5 | 3 – 6 | 4 / 1 | |
| 1,000 | 2 / 1 | 2m / M5 | 3 – 6 | 4 | |
| 1,250 | 1 / 1 | 1Am / M4 | 3 – 6 | 4 / 1 | |
| 1,250 | 1 / 1 | 2m / M5 | 3 – 6 | 4 / 1 | |
| 1,600 | 2 / 1 | 2m / M5 | 3 – 6 | 4 / 1 | |
| 2,000 | 2 / 1 | 2m / M5 | 3 – 6 | 4 / 1 | |
| 2,000 | 2 / 1 | 2m / M5 | 3 – 6 | 2 |
