Demag DC-Pro II K 체인 호이스트
→ 저상형에서 최적화된 인양 높이

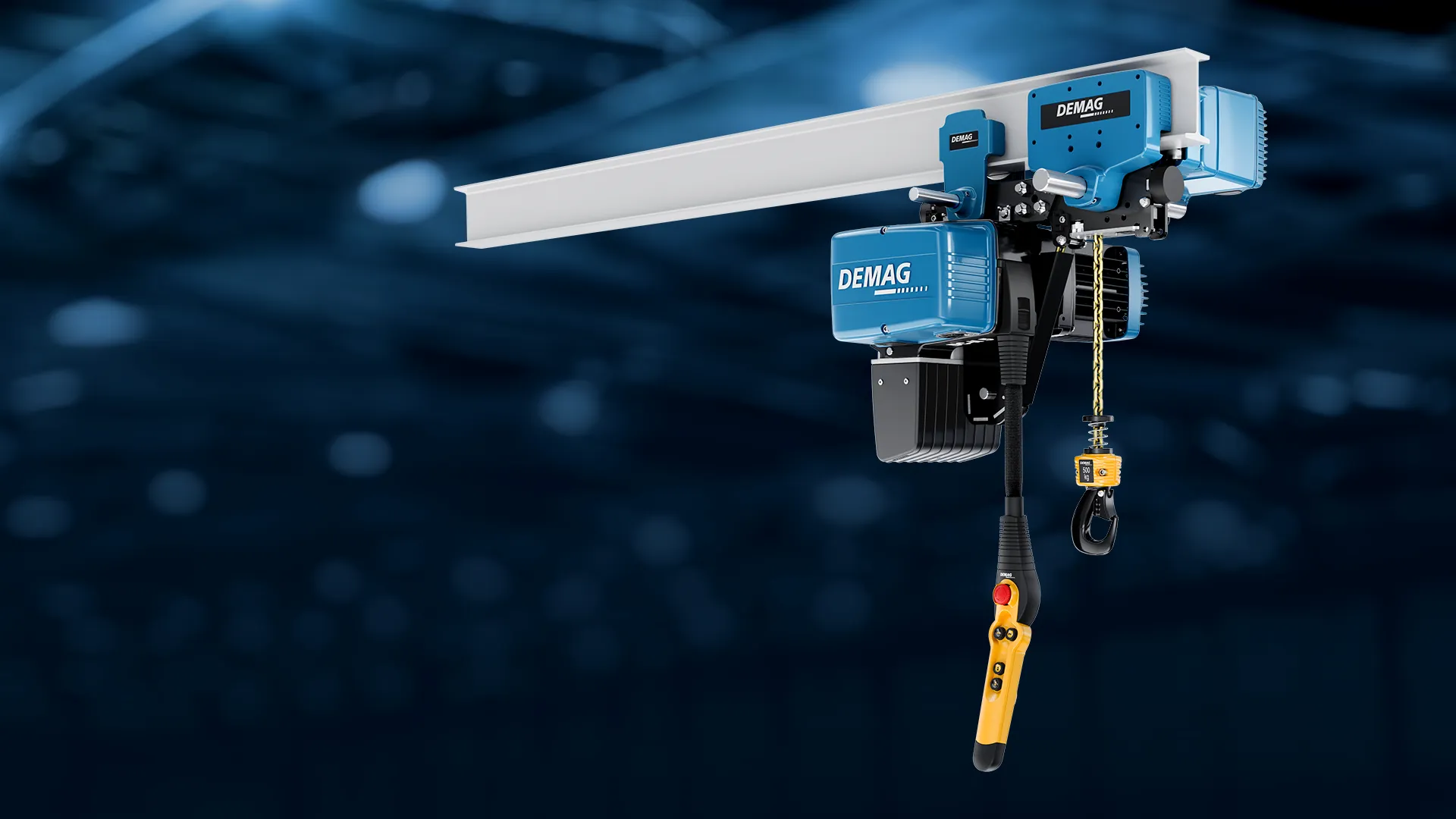

Demag DC-Pro II K 체인 호이스트: 공간 활용을 극대화하는 단축 트롤리 프레임
Demag DC-Pro II K 전동 체인 호이스트는 초컴팩트 모노레일 구조를 갖춘 모델입니다. 트롤리 프레임의 낮은 헤드룸은 후크 스트로크의 활용도를 극대화합니다. 이로써 C 치수가 크게 줄어들며, 헤드룸이 제한된 공간에서도 호이스트 또는 모듈식 크레인 시스템 설계에 새로운 선택지를 제공합니다. 또한 내구성 높은 구성품을 적용해최대 100만 사이클의 부하 사이클에 대응합니다.
DC-Pro II K는 2단 인양/주행 속도로 동작합니다. 정격 하중은 50 kg부터 시작하며최대 2,000 kg까지 인양할 수 있습니다. 전동 체인 호이스트에는 최상·최하 후크 위치 운전 리미트 스위치가 표준 장착되어 언제나 편리하고 안전한 인양·감하가 보장됩니다. 또한 트롤리의부드러운 기동과 제동은 저스웨이 하중 취급을 가능하게 하여 소재 취급을 안정적으로 지원합니다.
- 최대 2,000 kg까지의 하중 범위
- 가용 헤드룸을 최대한 활용하도록 최적화된 설계
- 모든 트롤리 버전에 사용 가능
- 모든 DC-Pro II K에는 최상·최하 후크 위치 운전 리미트 스위치가 표준 장착
- 2단 인양 속도 제공
체인 폴 수는 크기에 따라 달라집니다. DC-Pro II K 1/2 사이즈는 1/1 리빙에서1줄 체인 폴로 하중을 들어 올립니다. DC-Pro II 5 및 10 사이즈는2줄 체인 폴(2/1)을 적용하여 최대 2,000 kg까지 인양할 수 있습니다.

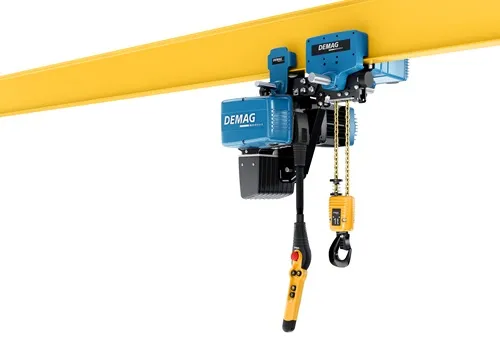

Demag 저상형 트롤리
단축 트롤리 프레임을 갖춘 이 체인 호이스트는 모든 주행 유닛 조합에서 사용할 수 있습니다. DC-Pro II K는 검증된 Demag U 트롤리와 Demag 전동 주행 구동과 결합됩니다.

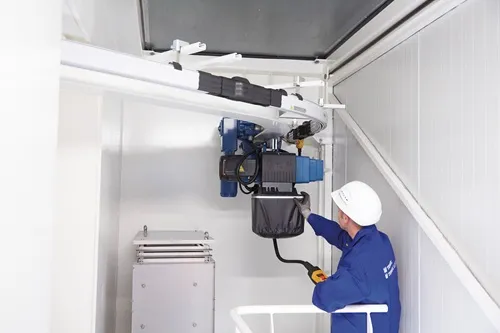

Demag 트롤리 옵션을 활용하면 호이스트 유닛이 곡선 구간을 주행하도록 구성할 수 있습니다.헤드룸이 제한된 상황에서도 솔루션 제공이 가능합니다.
Demag의 안전
Demag DC-Pro II 호이스트는 일상 작업을 더 효율적으로, 그리고 무엇보다 더 안전하게만들어 주는 다양한 안전 기능을 표준으로 제공합니다. 펜던트 컨트롤러의 직접 접점에는저전압이 적용되며, Demag tristate 스마트 제어 시스템의 지원/편의 기능이 보호를 제공합니다. 안전 관련 기능은 EN ISO 13849-1 기준의 Performance Level c 및 Category 2를 상회합니다.
More information
품질. 성능. DC-II 체인 호이스트.
Demag DC-II 체인 호이스트는 높은 수준의 품질과 혁신 기준을 충족합니다. 2세대 제품으로서 Demag는 DC 계보를 일관되게 이어가며 다시 한 번 업계 표준을 제시합니다. 물론 Wetter(베터)에서 생산됩니다.
Wetter에서 온 혁신. 전작과 마찬가지로 DC-II는 가장 포괄적인 표준 사양과 폭넓은 옵션 패키지를 제공하여, 호이스트의 유연한 적용 가능성과 모듈식 설계를 입증합니다.
타협 없는 비용 효율을 위한 내구 부품
DC-II 체인 호이스트에 사용된 구성품은 내구성을 기준으로 선정되었습니다. 넉넉한 감속기 치수는 FEM 최대 4m 분류를 가능하게 하며, 까다로운 응용에서6,300 h의 운전 시간을 제공합니다. 새로운 A 등급과 Dh 등급에서 DC-II K 호이스트는 스위칭 사이클 면에서 높은 등급을 보이며, A8 등급에서 최대 1,000,000회하중 사이클을 달성합니다.
FEM/ISO에 따른 구동계(그룹) 분류
호이스트 유닛은 DIN EN 14492-2에 따라 FEM/ISO로 분류되며, 평균 운전 시간, 호이스트에 가해지는 하중, 일일 인양 이동거리 기준으로 산정됩니다. 그 결과는 정격 하중에서의 최대 서비스 수명입니다.
| FEM / ISO | 운전 시간 (h) |
|---|---|
| 1 AM / M4 | 800 |
| 2m / M5 | 1,600 |
| 2m+ / M5+ | 1,920 (수명 +20%) |
| 3m / M6 | 3,200 |
| 4m / M7 | 6,300 |
DC-II K의 A 등급(하중 사이클 수)
| A 등급 | 하중 사이클 |
|---|---|
| A4 | 63,000 |
| A5 | 125,000 |
| A6 | 250,000 |
| A7 | 500,000 |
| A8 | 1,000,000 |
DC-II K의 Dh 등급(사이클당 후크 이동거리)
| Dh 등급 | 사이클당 후크 이동거리 |
|---|---|
| Dh2 | 2.5 m 인양·감하 합계 1.25 m |
| Dh3 | 5.0 m 인양·감하 합계 2.50 m |
Demag DC-II 체인 호이스트의 장점
Demag는 체인 호이스트 분야의 업계 표준을 제시합니다.
- 표준형이 완전 사양
- 2단 인양 속도 기본
- 검증된 24 V 접촉기 제어
- 운전 리미트 스위치(상/하)
- 누적 운전시간 카운터 및 상태 표시
- 분체도장 알루미늄 하우징 부품
- 높이 조절 컨트롤 케이블로 인체공학적 운전
- 듀티 사이클 60% (40/20), 45 ℃에서 360 s/h, 최대 60 ℃ 사용 가능
- 3축(크레인) 응용을 위한 신호 설계
- C 치수 개선과 간편 설치를 위한 서스펜션 브래킷
Demag DC-II 체인 호이스트의 다른 장점도 확인해 보세요.
참고 사례(References)
저상형 트롤리와 KBK 시스템을 활용한 트럭 트레일러 조립
Schmitz Cargobull AG
Demag 엔지니어는 모듈식 KBK 경량 크레인 시스템을 기반으로 Schmitz Cargobull을 위한 솔루션을 개발했습니다. 프리어셈블리 후 트럭 브레이크 라인은 길이 4 m의 엔드 캐리지를 이용해 현수됩니다.
이 엔드 캐리지는 Demag KLDC 이중 체인 호이스트로 들어 올린 뒤, KBK 시스템을 통해 약 7 m 떨어진 인접 흐름 생산 라인으로 이송됩니다. 그곳에서 작업자는 라인을 섀시에 삽입해 조립을 진행합니다. 작은 C 치수의 단축 트롤리 설계 덕분에 생산 라인 전 구간 (본 사례에서는 제한된 헤드룸)에서 가용 높이를 최적으로 활용할 수 있습니다.
Reference: Schmitz Cargobull
Demag는 맞춤형 솔루션, 고품질 제품, 폭넓은 컨설팅 및 서비스로 구성된 포괄적 포트폴리오를 제공합니다. 소규모 사업장에서 글로벌 기업에 이르기까지 고성능 표준 구성품부터완전 맞춤형 시스템까지 폭넓게 지원합니다.
결과: 고객의 생산성을 높이고 안전을 보장하는 신뢰할 수 있는 솔루션.
