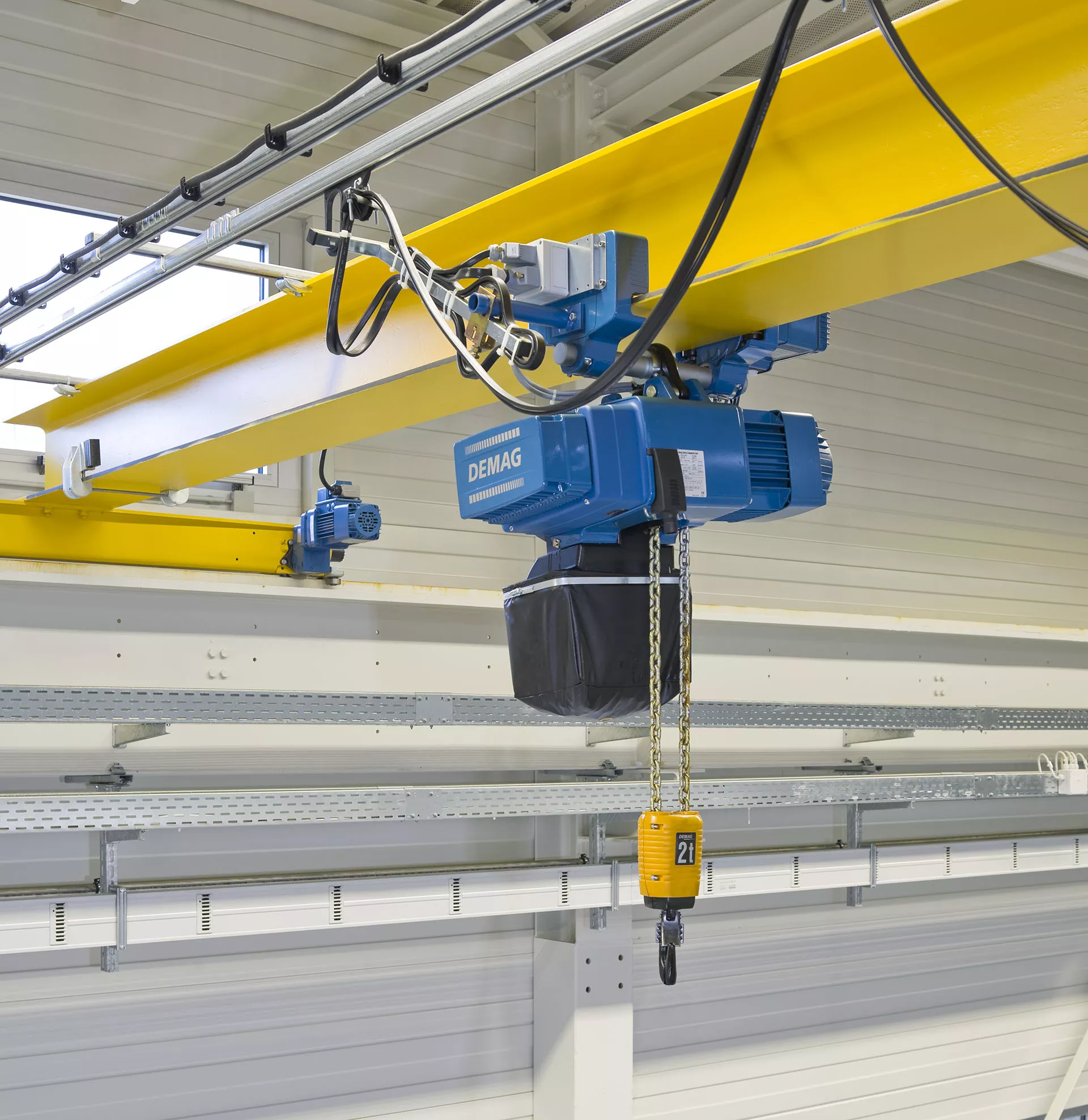

DCS-Pro chain hoist
최대 3,200 kg 하중까지 가변 인양 속도를 제공
가치가 더해지는 투자
가치가 더해지는 투자
DCS-Pro 체인 호이스트는 조립 공정에서 최대의 정밀도를 확보할 수 있도록 높은 효율과 신뢰성을 제공합니다. 고가이거나 민감한 부품을 부드럽고 안전하게 들어 올리고, 내리고, 정확히 위치시킬 수 있습니다.
또한 부분 하중 구간에서는 정격 속도의 거의 2배에 달하는 속도로 동작하여 인양 작업을 매우 빠르게 수행할 수 있습니다.
- • 전 하중 범위에서 가변 속도 제어
- • 저속 구간 정밀 제어로 예민한 작업도 섬세하게
- • Pro-Hub 기능으로 감하 영역에서 최대 +90% 고속
- • 최대 3,200 kg 하중 용량

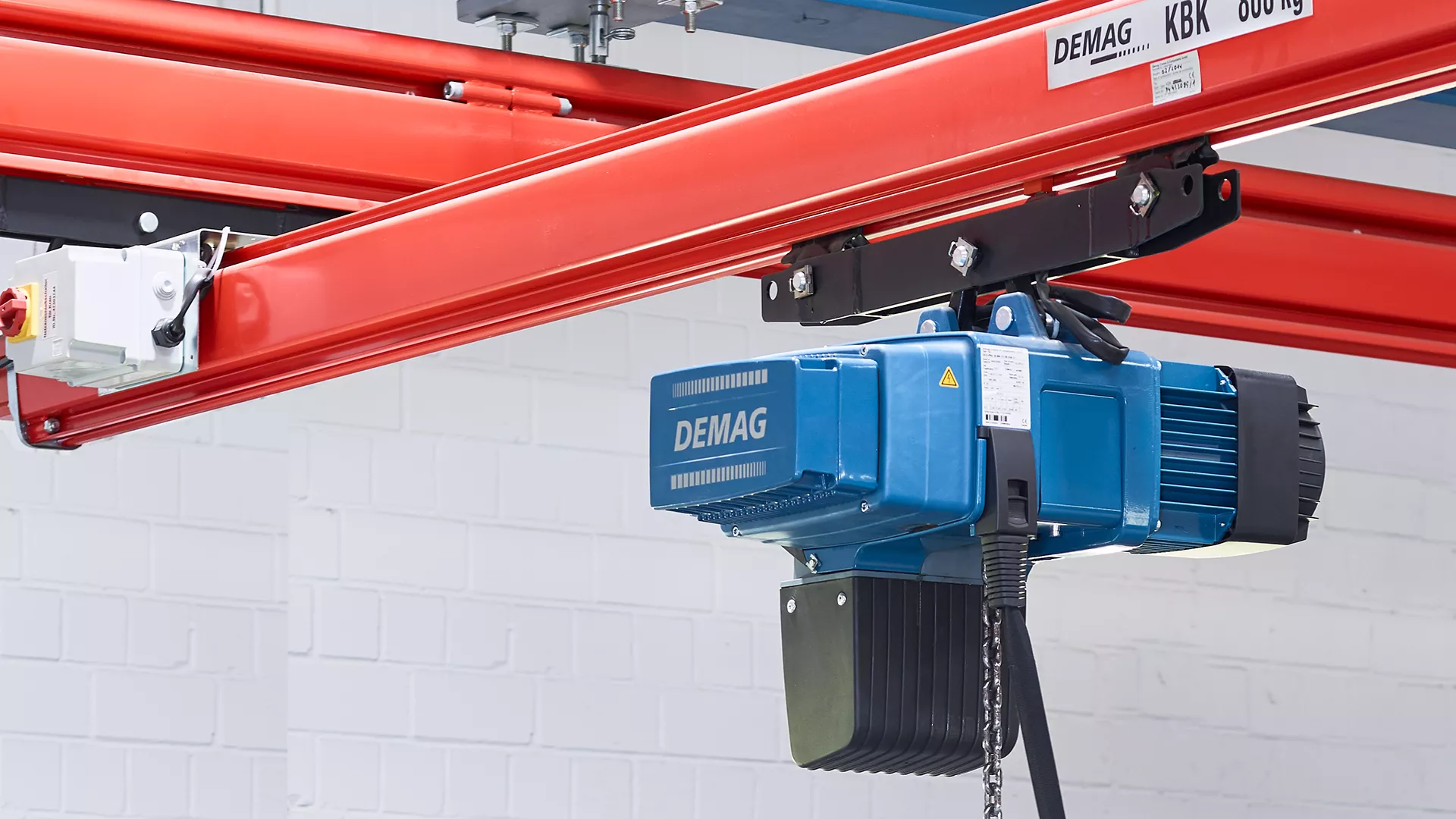

DCS-Pro 체인 호이스트: 상세
한눈에 보는 장점
- 추가 장비 없이도 완전한 기본 사양 제공
- 여러 기능이 이미 표준으로 포함
편리한 운전
- 상·하한 위치에 도달하기 전 크리프(저속) 상승 속도로 자동 전환
- 상승 속도·가속·제동 램프를 컨트롤 유닛에서 간단히 수정
- 전 하중 범위에서 상승·하강 무단 가변 속도 제어
- E11–E34 주행 구동 사용 시 종·횡행 속도 가변
높은 안전성과 신뢰성
- 특히 저속에서의 미세 제어로 부드러운 기동과 정밀 위치결정
- 가속·제동 램프로 하중 스웨이(흔들림) 감소
- 모터 온도 모니터링으로 안전성 강화
다재다능한 성능
- 크리프 상승 최소 0.15 m/min (DCS 1)
- 1:100 제어비로 섬세한 포지셔닝과 빠른 이송을 모두 달성
- Pro-Hub: 부분/무부하 운전 시 정격 속도 최대 +90%
- 380–480 V, 50/60 Hz 광범위 입력 전압
안전 최적화
- 24 V 제어 전압과 운전 리미트 스위치로 안전·신뢰성 향상
- 속도 모니터링 슬리핑 클러치로 과부하 시 차단
- 브레이크/커플링 시스템으로 하중 침하 방지
효율 최적화
- 짧은 설치·시운전 시간
- 추가 배선 없이 펜던트 높이를 빠르고 인체공학적으로 조정
- 회전식 서비스 커버로 커넥터·펜던트 높이 조정·체인 윤활에 신속 접근
- 운전시간 카운터와 진단 인터페이스 제공
- 교환식 체인 드라이브는 모터/감속기 분해 없이 빠른 교체 가능
완전한 기본 기능으로 높은 유연성
- 감속기·브레이크·슬리핑 클러치 최대 10년 무정비
인체공학적 운전
- Plug-&-Lift / Plug-&-Drive 연결로 간편 시운전·서비스
- DSC-S 플러그인 펜던트로 저피로 조작
- 서스펜션 브래킷 2가지 크기 기본 제공
- 트롤리 무단 가변 조정으로 플랜지 폭에 맞춰 빠르고 간단한 설치
DCS-Pro 체인 호이스트 — 가변 상승 속도 (컴팩트 보기). 모바일에서는 좌우 스크롤.
| LC | Reev. | FEM | VS_r (m/min) | VS_max | Hook (m) | W@5m | W@8m |
|---|---|---|---|---|---|---|---|
| 80 | 1/1 | 4m | 0.15–30 | 30 | 5 & 8(2) | 25 | 27 |
| 100 | 1/1 | 4m | 0.15–30 | 30 | 5 & 8(2) | — | — |
| 125 | 1/1 | 4m | 0.15–30 | 30 | 5 & 8(2) | — | — |
| 160 | 1/1 | 4m | 0.15–16 | 30 | 5 & 8 | 25 | 27 |
| 200 | 1/1 | 3m | 0.15–16 | — | 5 & 8 | — | — |
| 250 | 1/1 | 2m+* | 0.15–16 | — | 5 & 8 | — | — |
| 315 | 1/1 | 4m | 0.08–8 | 15 | 5 | 29 | 31 |
| 315 | 1/1 | 10 | 0.11–12 | 22 | 8 | 59 | 63 |
| 400 | 1/1 | 3m | 0.08–8 | 15 | 5 | 29 | 31 |
| 400 | 1/1 | 10 | 0.11–12 | 22 | 8 | 59 | 63 |
| 500 | 1/1 | 2m+* | 0.08–8 | 15 | 5 | 29 | 31 |
| 500 | 1/1 | 10 | 0.11–12 | 22 | 8 | 59 | 63 |
| 630 | 1/1 | 4m | 0.06–6 | 11 | 5 | 54 | 58 |
| 630 | 1/1 | 4m | 0.11–12 | 22 | 8 | 59 | 63 |
| 800 | 1/1 | 3m | 0.06–6 | 11 | 5 | 54 | 58 |
| 800 | 1/1 | 3m | 0.11–12 | 22 | 8 | 59 | 63 |
| 1000 | 1/1 | 2m+* | 0.06–6 | 11 | 5 | 54 | 58 |
| 1000 | 1/1 | — | 0.11–12 | 22 | 8 | 59 | 63 |
| 1000 | 1/1 | 15 | 0.08–8 | 15 | 4 | 75 | 80 |
| 1250 | 2/1 | 10/1Am | 0.04–4 | 7 | 5 & 8 | 54 | 58 |
| 1250 | 2/1 | 4m | 0.06–6 | 11 | — | 68 | 72 |
| 1600 | 2/1 | 10 | 0.06–6 | 11 | 3 | 68 | 72 |
| 1600 | 1/1 | 15 | 0.08–8 | 15 | 2m+* | 75 | 80 |
| 2000 | 2/1 | 10 | 0.06–6 | 11 | 2m+* | 68 | 72 |
| 2000 | 1/1 | 15 | 0.04–4 | 7 | 4 | 89 | 99 |
| 2500 | 2/1 | 10/1Am | — | — | 5 & 8 | 68 | 72 |
| 2500 | 1/1 | 15 | — | — | 3 | 89 | 99 |
| 3200 | 2/1 | 15 | — | — | 2m+* | 89 | 99 |
- VS_max = 부분 하중/무부하시 최대 상승 속도 (원문 (1)).
- Hook의
(2)= 요청 시 더 긴 훅 스트로크 제공. - 2m+* = 정격 하중 연속 운전 1,900 h 해당.
- — = 원문상 미기재/해당 없음.
안전(Safety)
- 24 V 접촉기 제어 기반 저전압 펜던트
- 안전 관련 기능: EN ISO 13849-1 PL c, Category 2 이상 충족
하중 흔들림 최소화(Minimum load sway)
- 횡행 부드러운 기동·제동으로 저스웨이 취급
- 필요 시 펜던트로 속도·가감속 수정
긴 수명(Long service life)
- 충분히 지정된 감속기: 주하중 2m+ (1,900 h), 까다로운 응용 최대 4m (6,300 h)
- 모든 서브어셈블리 가혹 조건에서도 장수명 등급
온도 범위(Temperature range)
- -20 ℃ ~ +45 ℃에서 듀티 저하 없이 신뢰 운전
- +60 ℃ 이상 운전도 가능
인체공학(Ergonomics)
- 배선 없이 컨트롤 케이블 길이/펜던트 위치 조정
- 불필요한 여분 케이블은 서비스 커버 아래 수납
고성능 모터(High-performance motor)
- 큰 안전 여유로 다년간 신뢰 운전
- 시장 평균을 상회하는 스위칭 사이클 대응
Pro-Hub 기능
- 감하/무부하 영역에서 정격 상승 속도 최대 +90%
쉬운 서비스(Easy to service)
- 감속기 & 슬리핑 클러치 최대 10년 무정비
- 브레이크 최대 10년 (DC 10–25는 최대 5년)
- 모듈식 설계로 구성품의 신속한 정비·수리 → 다운타임 최소화
가변 속도(Variable speeds)
- 귀중/민감 부품을 더 부드럽고 안정적으로 이송·포지셔닝
- 가속 페달과 같은 버튼 특성
상태 표시(Status display)
- 운전시간 카운터와 운전 상태 표시 → 서비스 시 항상 최신
슬리핑 클러치 모니터링
- 속도 모니터링으로 유해한 연속 슬립 제거
- 극한 과부하에 대한 신뢰성 있는 보호
- 브레이크가 슬리핑 클러치 앞에 배치되어 정지 시 하중 낙하 방지
저소음(Low noise level)
- 모든 기어단 헬리컬 기어 채택으로 소음 저감
- 고품질 기어링으로 정숙한 주행 특성
온라인 제품 구성기
- 쉬운 사용 / 요구사항 지정 / 구성 저장 / 즉시 결과
- Demag Shop에서 온라인 주문
CAD 형상 데이터
- 다양한 포맷의 2D/3D 데이터 온라인 구성
- CAD 프로그램 없이 3D PDF로 빠른 확인
24/7 정보 제공
- 언제든 최신 정보
문서(Documentation)
- 제품 설명 · 기술 데이터 · 회로도 · 각종 문서
