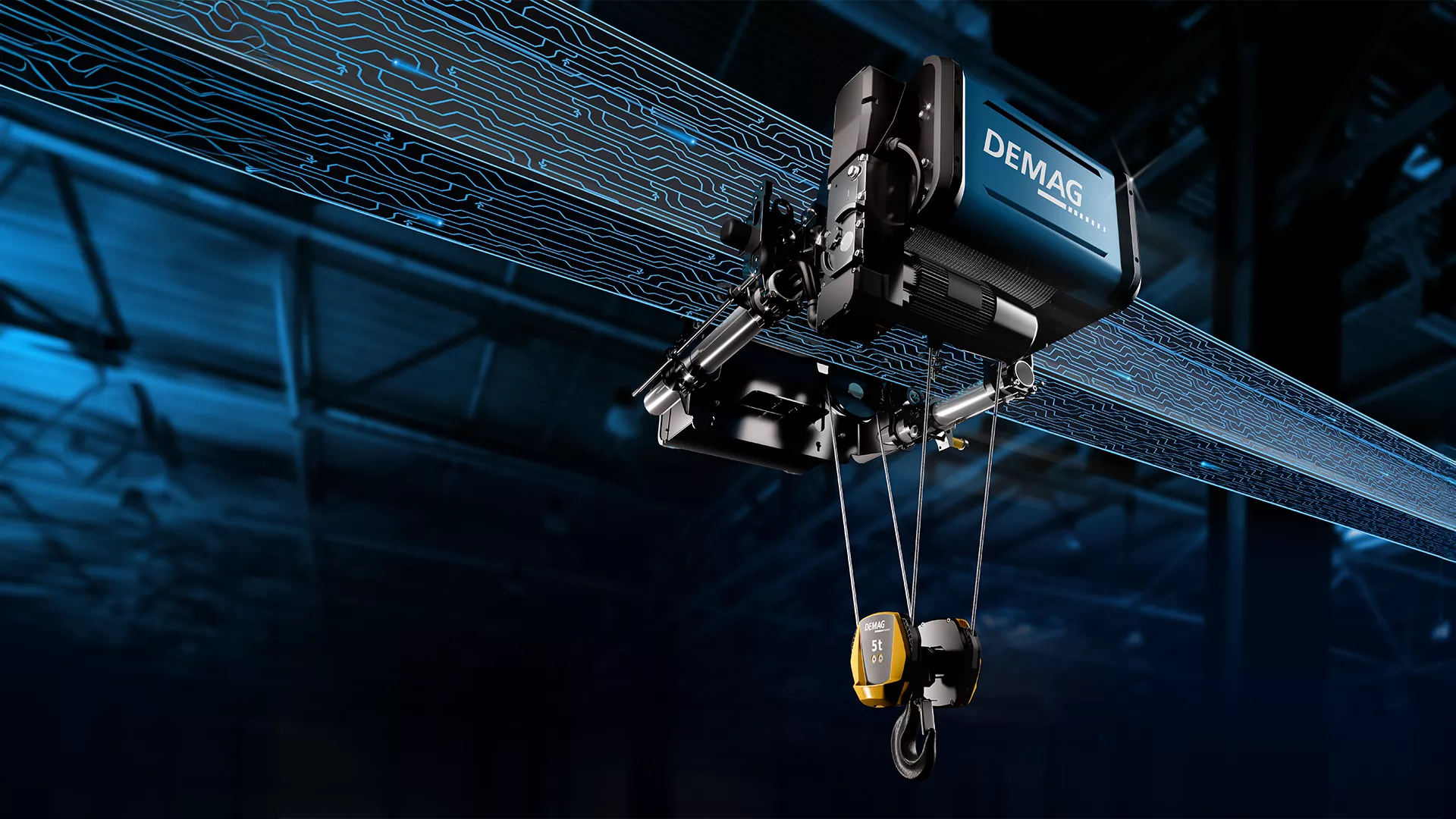

Demag DHR rope hoist
Innovative. Smart. Lifting to the next level.
Innovative. Smart. Lifting to the next level.
Demag DHR 로프 호이스트는 안전성과 효율성을 갖춘 혁신적인 리프팅 솔루션을 제공합니다. 다양한 산업에서 요구되는 작업을 충족하며, 고성능 호이스트와 스마트 편의 기능을 통해 효율적인 하중 처리가 가능합니다.
Compact
소형 설계와 낮은 자체 중량으로 크레인 응용 및 고정 장비에 최적화되어 있습니다.
Innovative
단일 플랫폼 기반의 맞춤 솔루션과 스마트 기능을 제공하여 미래 요구 사항에도 대응합니다.
Smart
모니터링 및 원격 관리 도구를 통해 안전하고 효율적인 작업을 보장합니다.

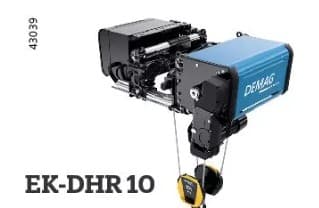

EK-DHR : 로우 헤드룸(저상) 타입
- 3가지 규격(2, 5, 10톤) – 최대 10t
- 무단 가로주행(크로스트래블) 속도
- 2/1 또는 4/1 리빙 구성
- 모터 3종(부분/정격 부하대응)으로 출력 스케일링
- 낙하 및 축 파손 보호 설계
EU-DHR : 모노레일 호이스트
- 표준: 2개 구동모터 장착
- 옵션: 4개 구동모터 구성
- 가변 플랜지 폭 100–450 mm
- 카운터웨이트 버전 제공
EUD-DHR : 곡선 주행용 모노레일
- 곡선 주행에 최적화된 관절형 트롤리
- 곡률 반경: DHR 3/5/10(2/1) 1,200 mm, DHR 10(4/1) 1,500 mm
- 가변 플랜지 폭: 100–450 mm(DHR 3/5), 120–450 mm(DHR 10)

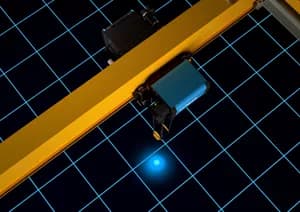

Blue Safety Light(블루 안전등)
- 후크 위치를 바닥에 파란 점으로 투사하여 가시성·안전성 향상
DHR rope hoist
Dimensions
모델 개요 (Model overview)
DHR 로프 호이스트는 콤팩트한 외형과 낮은 자체 중량으로 외형 치수와 C-치수가 더 작아졌습니다. 이를 통해 크레인 또는 스테이셔너리 장비에서 작업 공간을 최적으로 활용할 수 있습니다. 단일 플랫폼을 기반으로 맞춤형 솔루션을 제공합니다.
- 고객 요구에 맞춘 높은 범용성과 생산성
- 이전 두 세대의 장점을 결합: 신뢰성·생산성·다양한 옵션에 의한 맞춤 적용
- 단순 리프팅부터 스마트 보조·편의 기능을 갖춘 고성능 사양까지 대응
구성 예: EK-DHR(싱글거더/모노레일 최적화), G-DHR(플랜트 엔지니어링용 기본형)
* 영상은 각 스텝에서 자동 재생/정지됩니다. ▶ ‘다음’으로 이어서 보세요.
모델 개요 (Model overview)
DHR 로프 호이스트는 콤팩트한 외형과 낮은 자체 중량으로 외형 치수와 C-치수가 더 작아졌습니다. 이를 통해 크레인 또는 스테이셔너리 장비에서 작업 공간을 최적으로 활용할 수 있습니다. 단일 플랫폼을 기반으로 맞춤형 솔루션을 제공합니다.
- 고객 요구에 맞춘 높은 범용성과 생산성
- 이전 두 세대의 장점을 결합: 신뢰성·생산성·다양한 옵션에 의한 맞춤 적용
- 단순 리프팅부터 스마트 보조·편의 기능을 갖춘 고성능 사양까지 대응
구성 예: EK-DHR(싱글거더/모노레일 최적화), G-DHR(플랜트 엔지니어링용 기본형)
* 영상은 각 스텝에서 자동 재생/정지됩니다. ▶ ‘다음’으로 이어서 보세요.
DHR 로프 호이스트: 개요
DHR은 고객 요구사항에 따라 다양한 리프팅 용량을 제공합니다.
- P-모터: 극수변환 방식, 6:1 비율
- 주파수 제어 리프팅: W-모터 20:1, S-모터 10:1
- 하중 의존 속도 (최대 3배)
- W/S - ProHub ESR
- IP 55 보호 등급 (옵션: IP 66)
- 표준 온도 모니터링
- 완전 보호 설계
- 2피스 로프 드럼 커버 (외부 요인으로부터 보호)
- 로프 및 리턴 시브의 마모 최소화
- 강철/합성 로프 모두 사용 가능 (특수 코팅 포함)
- 리턴 시브: 경량 설계, GJS 700(자체 윤활 효과)
- 내산성 플라스틱 로프 가이드, 4°까지 경사 견인 허용
- 인장강도 1960 N/mm² 아연도금 강철 로프
- 옵션: 합성 로프 (자중 감소)
- 3가지 사이즈, 경량 컴팩트 설계
- 저소음/저진동 (연삭 스퍼 기어)
- 알루미늄 다이캐스트 하우징, 영구 윤활 (IP 66)
- 고토크 마그네틱 디스크 브레이크
- 1백만회 작동 설계, IP 55 보호
- 마모 적고 높은 제동력
- 2개의 구동 휠, 저소음·고내구성
- DHR 10: DualDrive Plus로 가혹 환경 대응
- 범용 전기 박스: 유선 / CAN 버스 제어
- DMU + 모뎀: DEA & StatusControl 2.0 연동
- 50/60 Hz 운전, IP 55 보호, 서비스 친화적 배선
- 가이드 핸들 하부 블록
- 360° 회전 DIN 규격 훅
- 로프 보호 리턴 시브 & 보호 커버
- 튜브 기반 경량 설계
- 인버터 제어 가변 속도 (10~32 m/min)
- 열 과부하 보호, 앱 기반 인버터 설정
- 가변 속도 제어 (1:10, 1:25, ESR 1:37)
- 최대 50% 에너지 절감
- 부드러운 기동으로 흔들림 최소화
- 하중 의존 리프팅 속도 (무부하 시 300%까지)
- 과부하 보호, 작동시간/제동·제어 횟수 모니터링
- SWP(안전 작업 기간) 계산 지원
- CAN 버스, 모터/전압/온도 모니터링
- 다중 호이스트 탠덤 운전, 원격 모니터링 옵션
- 무선 제어, 2중 브레이크, 더블 훅, 케이블 드럼
- IP 66, 대형 하중표시, 충돌 방지, 리미트 스위치 등
- 흔들림 억제, 슬랙 로프 감지, 구역 제한/바이패스
- 탠덤 운전, 후크 센터링, 대각 당김 방지
- 실시간 운전 데이터/평가, 원격 모니터링·진단
- 활용도·마모·다운타임 위험·수명 투명화
