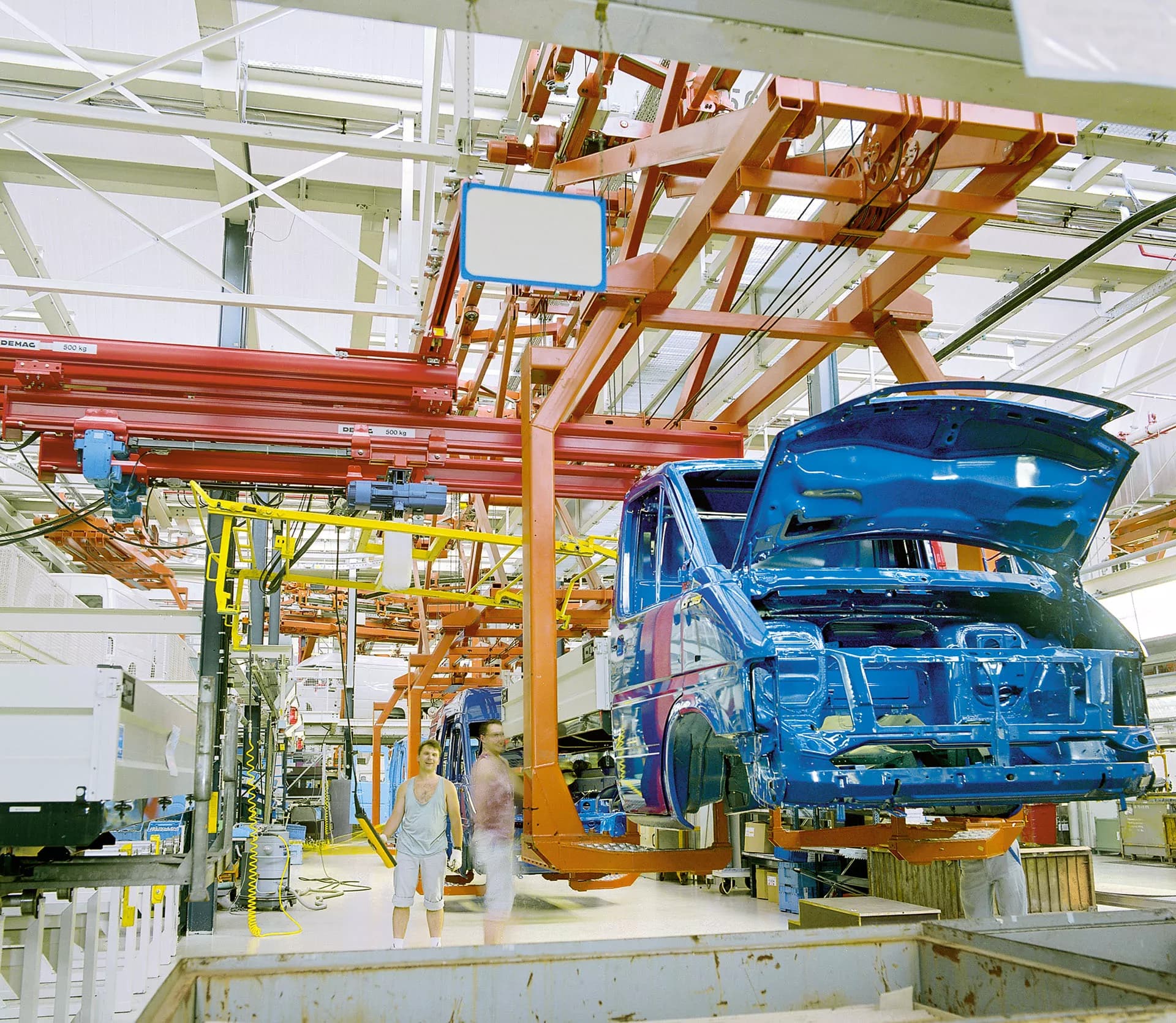

KBK extending cranes
접근이 어려운 구역을 위한 가변형 오버행
Large overhang – constant or variable
접근이 어려운 구역에서도 활용 가능한 고정형 또는 가변형 오버행 솔루션
데마그 KBK 경량 크레인 시스템의 오버행형 및 확장형 크레인을 사용하면크레인 주행 레일 범위를 넘어선 영역까지 하중을 운반할 수 있습니다. 이러한 구성은 작업 공간 활용도를 극대화하고, 복잡한 레이아웃에서도 훨씬 넓은 작업 반경을 확보할 수 있는 유연성을 제공합니다.
특히, 접근이 어려운 코너, 설비 사이 공간, 벽면 작업 등 일반적인 크레인으로는 닿기 어려운 작업 환경에서넓은 오버행 또는 가변형 확장 기능이 뛰어난 성능을 발휘합니다.

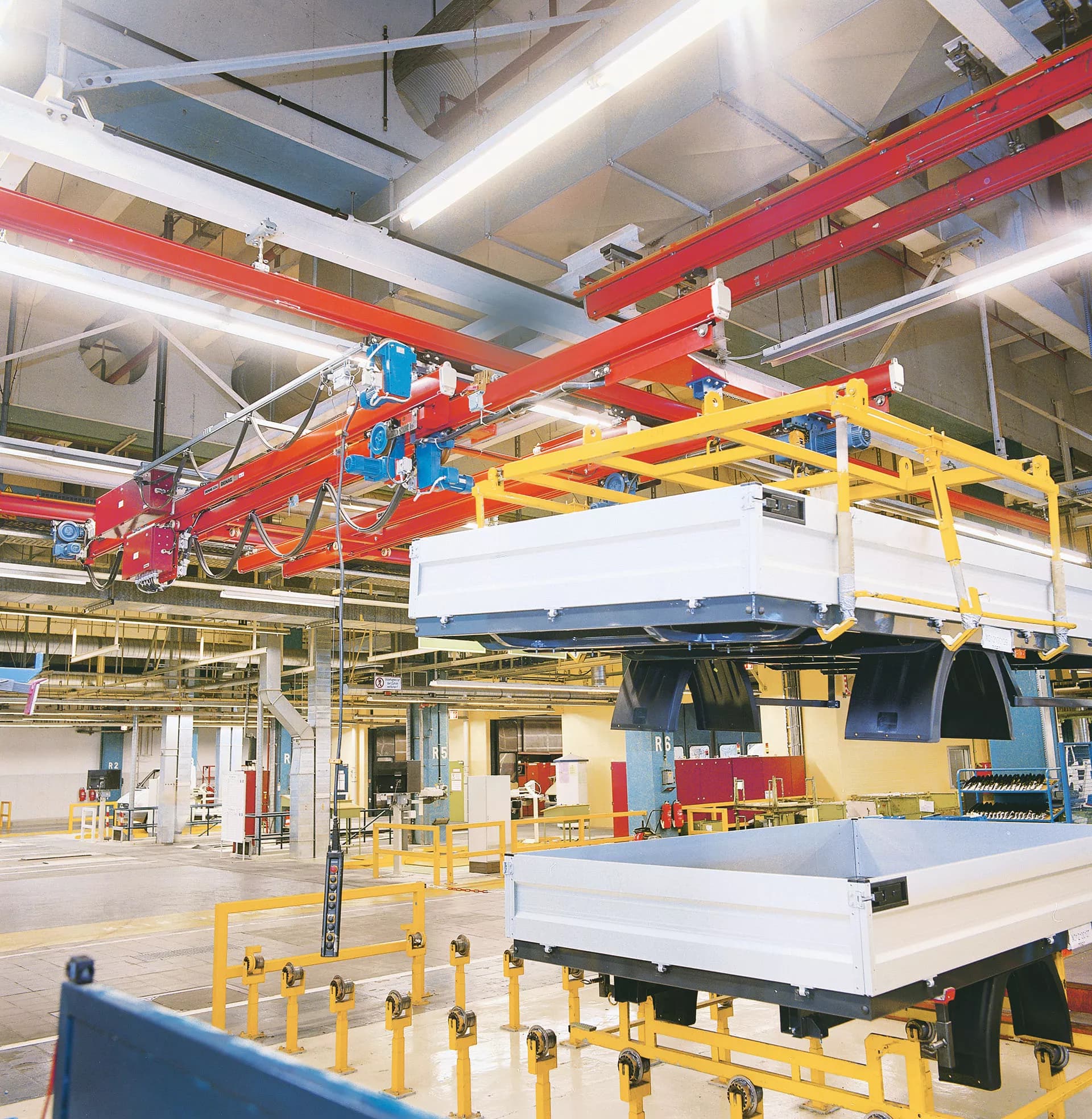

Demag KBK overhung & extending cranes
- 오버행 크레인(Overhung cranes):크레인 주행 레일 폭을 넘어 양측으로 돌출된 크레인 거더를 적용하여 더 넓은 영역 운반 가능.
- 확장형 크레인(Extending cranes):고정 섹션 + 양방향으로 확장되는 가변형 크레인 섹션으로 구성되어 복잡한 공간에서 높은 기동성 제공.
- 최대 2,500 mm까지 주행 레일 너비를 넘어 돌출 가능한 크레인 거더 적용 가능.
Extending cranes
Dimensions
KBK Ergo trolleys (KBK 에르고 트롤리)
높은 주행 성능과 위치 결정 정밀도를 유지하면서도 고속 운전이 가능한 트롤리입니다.
- 마찰 베어링에 장착되고 영구 윤활 처리된 플라스틱 휠을 사용하여 매우 조용하고 부드러운 주행 제공
- 표준 사양으로 측면 가이드 롤러가 장착되어 있어 스무스한 직선 주행
- 킥업 하중을 흡수하는 카운터 프레셔 롤러 적용, 편심 피팅(eccentric fitting)을 통해 간단히 조정 가능
- 고객 맞춤형 핸들링 장비를 장착할 수 있는 범용 볼트 체결 타입 연결부 제공
* 영상은 각 스텝에서 자동 재생/정지됩니다. ▶ ‘다음’으로 이어서 보세요.
KBK Ergo trolleys (KBK 에르고 트롤리)
높은 주행 성능과 위치 결정 정밀도를 유지하면서도 고속 운전이 가능한 트롤리입니다.
- 마찰 베어링에 장착되고 영구 윤활 처리된 플라스틱 휠을 사용하여 매우 조용하고 부드러운 주행 제공
- 표준 사양으로 측면 가이드 롤러가 장착되어 있어 스무스한 직선 주행
- 킥업 하중을 흡수하는 카운터 프레셔 롤러 적용, 편심 피팅(eccentric fitting)을 통해 간단히 조정 가능
- 고객 맞춤형 핸들링 장비를 장착할 수 있는 범용 볼트 체결 타입 연결부 제공
* 영상은 각 스텝에서 자동 재생/정지됩니다. ▶ ‘다음’으로 이어서 보세요.
Product information
Overhung bridge cranes
*허용되는 최대 오버행 치수는 프로파일 및 크레인 타입에 따라 달라지며, 하중 조건에 따라서도 변화합니다.
| 타입(Type) | KBK I | KBK II-L | KBK III |
|---|---|---|---|
| 싱글거더 서스펜션 크레인 | - | 1,500 | 1,800 |
| 더블거더 서스펜션 크레인 | 1,600 | 2,300 | 2,500 |

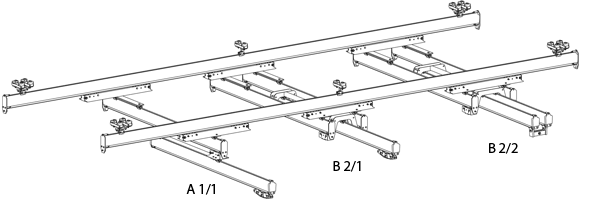

Extending cranes
*허용 가능한 최대 익스텐션 길이는 프로파일 및 크레인 타입에 따라 다르며, 하중 조건의 영향을 받습니다.
| 타입(Type) | KBK II-L | KBK II |
|---|---|---|
| A 1/1 | 1,500 | 1,800 |
| B 2/1 | 1,500 | 2,000 |
| B 2/2 | 2,300 | 2,500 |
