KBK stacker cranes

창고 및 공장을 위한 전문 이송 장비

창고 및 공장을 위한 유연한 이송 솔루션

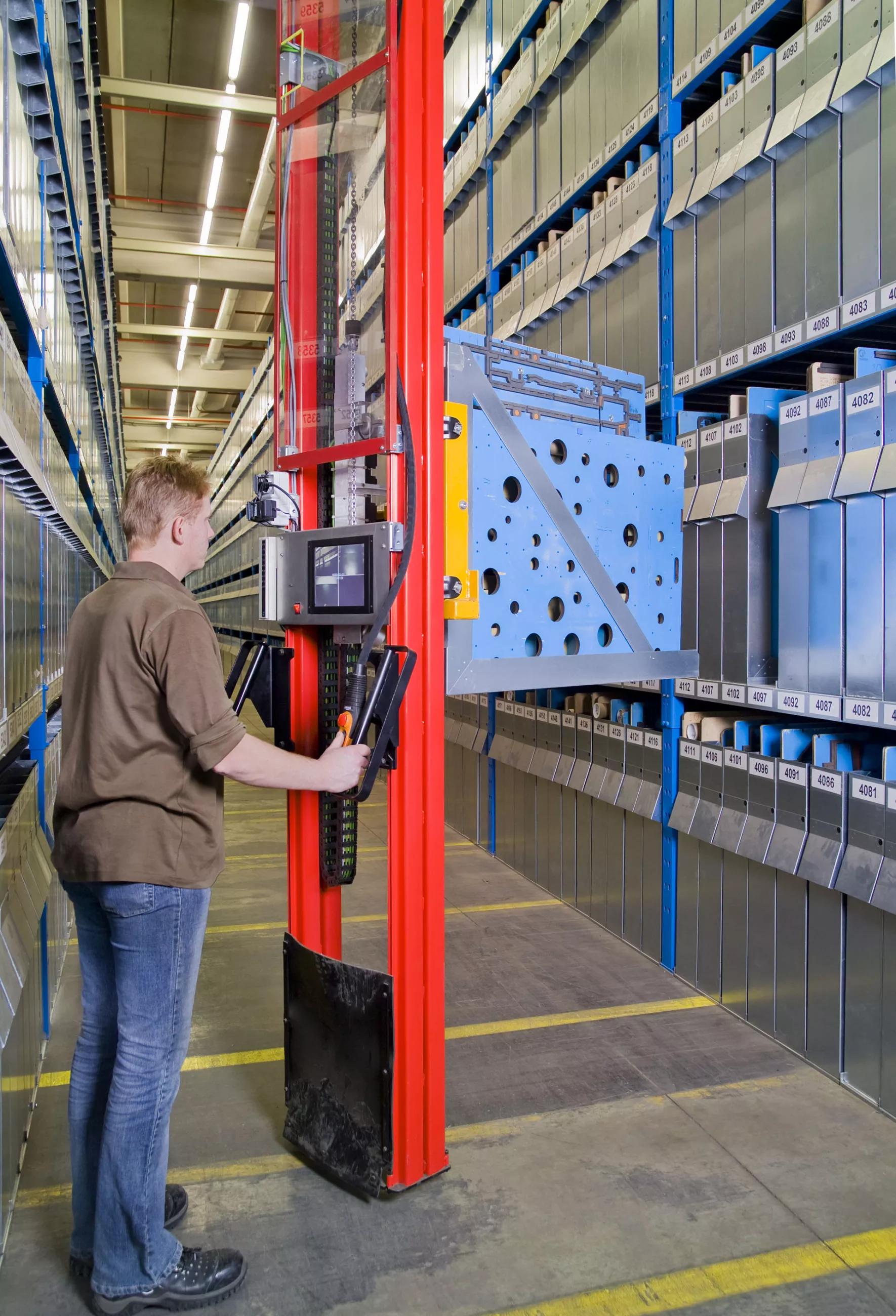

KBK 스태커 크레인은 사다리나 피킹 트롤리 같은 추가 장비 없이도 모든 저장·이송 작업을 한 사이클에서 완료할 수 있도록 설계된 전문 솔루션입니다. 단일 화물, 컨테이너 또는 팔레트 등 최대 500 kg의 하중을 안전하고 신뢰성 있게 운반·분류·적재할 수 있습니다.

Demag KBK 스태커 크레인의 주요 특징

KBK 이중거더 서스펜션 크레인과 전용 스태커 트롤리의 조합으로 구성
다양한 하중 형태에 맞춘 처리 장비 제공 – 포크, 프롱, 그리퍼 등 여러 부착 장비 장착 가능

DEMAG CONFIGURATORS

Product information

Convenient handling

하중을 정확하게 집어 올리고 안내할 수 있음
수동 크레인 및 트롤리 주행이 매우 간편함
스태커 크레인을 최대 360° 범위 내에서 회전 가능
최대 500 kg까지의 단일 화물, 컨테이너 및 팔레트를 손쉽게 운반·분류·보관 가능

KBK stacker crane

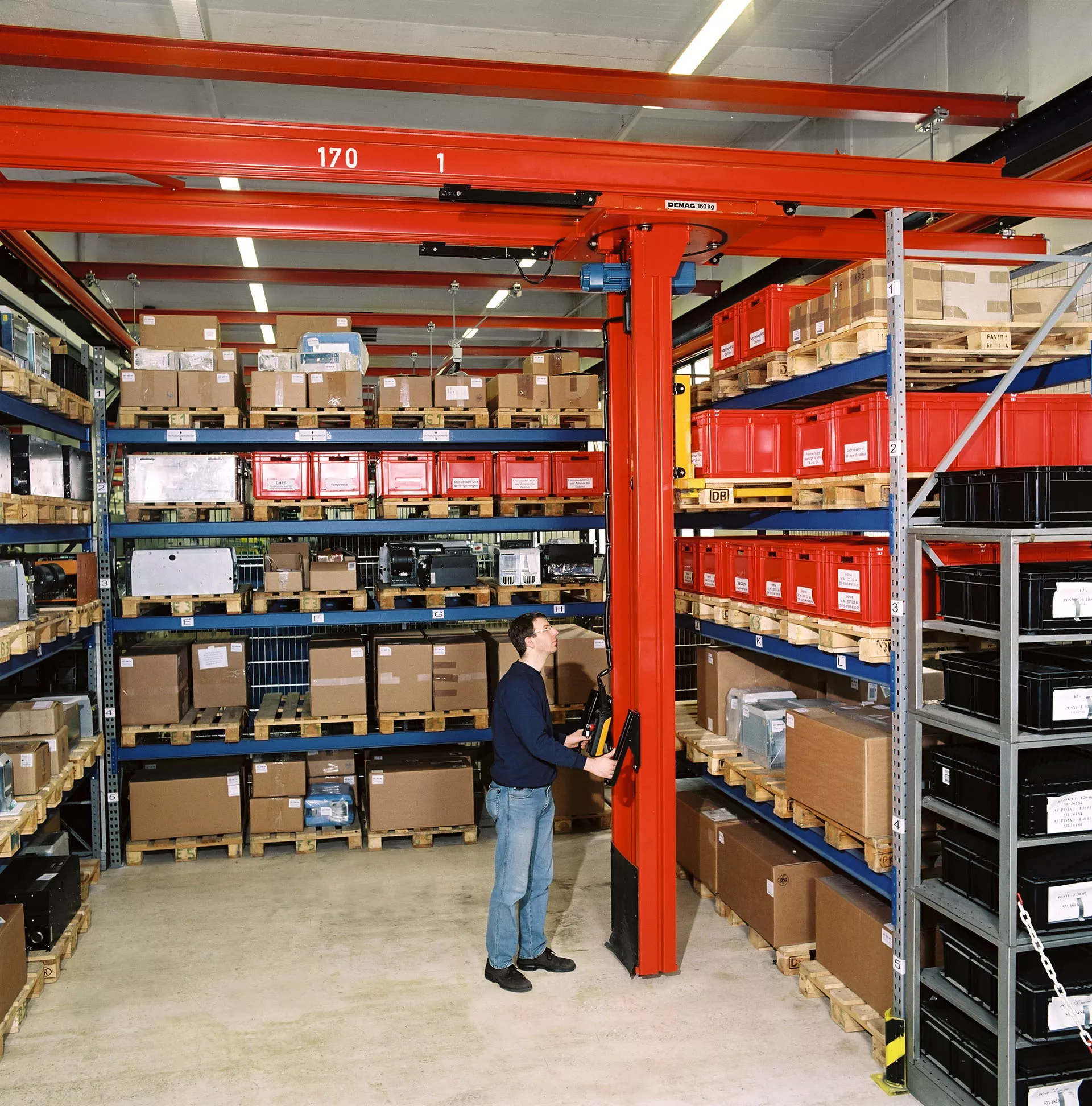

KBK 스태커 크레인은 기본적으로 KBK 이중거더 서스펜션 크레인에 전용 스태커 트롤리와 하중 취급 어태치먼트를 조합한 구성으로 이루어집니다.

Stacker trolley selection table / Stacker trolley crane data

Lifted load [kg]	b [mm]	Size	H [mm]	T [mm]	KBK	lHT [mm]	lKr [mm]	lW KBK II-L [mm]	lW KBK II [mm]
80	900	2	4,110	3,420	II-L	5,000	4,500	4,000	6,000
					II	6,000	5,500	3,500	6,000
1200		3	5,110	4,420	II-L	5,000	4,500	3,000	5,000
					II	6,000	5,500	3,000	5,000
100	800	2	4,110	3,420	II-L	5,000	4,500	3,500	6,000
					II	6,000	5,500	3,500	5,500
1000		3	5,110	4,420	II-L	5,000	4,500	3,000	5,000
					II	6,000	5,500	3,000	4,500
125	700	2	4,110	3,420	II-L	5,000	4,500	3,500	5,500
					II	6,000	5,500	3,500	5,500
900		3	5,110	4,420	II-L	5,000	4,500	3,000	4,500
					II	6,000	5,500	3,000	4,500
160	550	2	4,110	3,420	II-L	5,000	4,500	3,000	5,000
					II	6,000	5,500	3,000	5,000
800		3	5,110	4,420	II-L	5,000	4,500	2,500	4,000
					II	6,000	5,500	2,500	4,000
200	480	2	4,110	3,420	II-L	5,000	4,500	2,500	4,500
					II	6,000	5,500	2,500	4,500
650		3	5,110	4,420	II-L	5,000	4,500	2,000	4,000
					II	6,000	5,500	2,000	4,000
250	400	2	4,110	3,420	II-L	5,000	4,500	2,500	4,500
					II	6,000	5,500	2,500	4,000
600		3	5,110	4,420	II-L	5,000	4,500	2,000	4,000
					II	6,000	5,500	2,000	3,500
315	370	2	4,110	3,420	II-L	4,500	4,000	2,000	4,000
					II	5,000	4,500	2,000	3,500
600		3	5,110	4,150	II-L	4,500	4,000	1,500	4,000
					II	5,500	5,000	1,500	3,500
400	350	2	4,110	3,420	II-L	4,500	4,000	1,500¹)	4,000¹)
					II	5,000	4,500	1,500¹)	3,500¹)
600		3	5,110	4,150	II-L	4,000	3,500	1,500¹)	3,500¹)
					II	5,000	4,500	1,500¹)	3,000¹)
500	300	2	4,110	3,420	II-L	3,500	3,000	-	3,500¹)
					II	4,500	4,000		3,500¹)
600		3	5,110	4,150	II	4,500	4,000		3,000¹)

¹) IHT > IKR + 240 mm 조건에서 각 크레인 끝단에 2중 트롤리(double trolley) 2개를 사용하는 경우에 해당합니다. 이때 치수 h3는 +15 mm 증가합니다.

b = Load center distance (하중 중심 거리)
H = Unit height (유닛 높이)
T = Fork lifting height (포크 인양 높이)
lHT = Crane girder length (크레인 거더 길이)
lKr = Crane span dimension (크레인 스팬 치수)
lW = Distance between supports (지지대 간 거리)
