Mechanically synchronised
→ LDC-D와 KLDC-D 이중 체인 호이스트는 기계식으로 동기화됩니다..
Demag 이중 체인 호이스트: 부피가 큰 하중을 안전하게 다루기 위한 기계식 2중 체인 리드오프
이중 체인 호이스트는 긴 형상 자재를 취급하거나 로드바(load bar)와 함께 운전할 때 특히 적합합니다. Demag는 기계식으로 동기화된 두 개의 체인 리드오프를 갖춘 솔루션을 통해,부피가 큰 하중을 완벽한 균형으로 인양·하강할 수 있도록 제공합니다. 또한 하중은 특수한 적용 요구를 만족시키기 위해 비대칭으로 분배될 수도 있습니다.
귀하의 적용에 맞는 올바른 이중 체인 호이스트

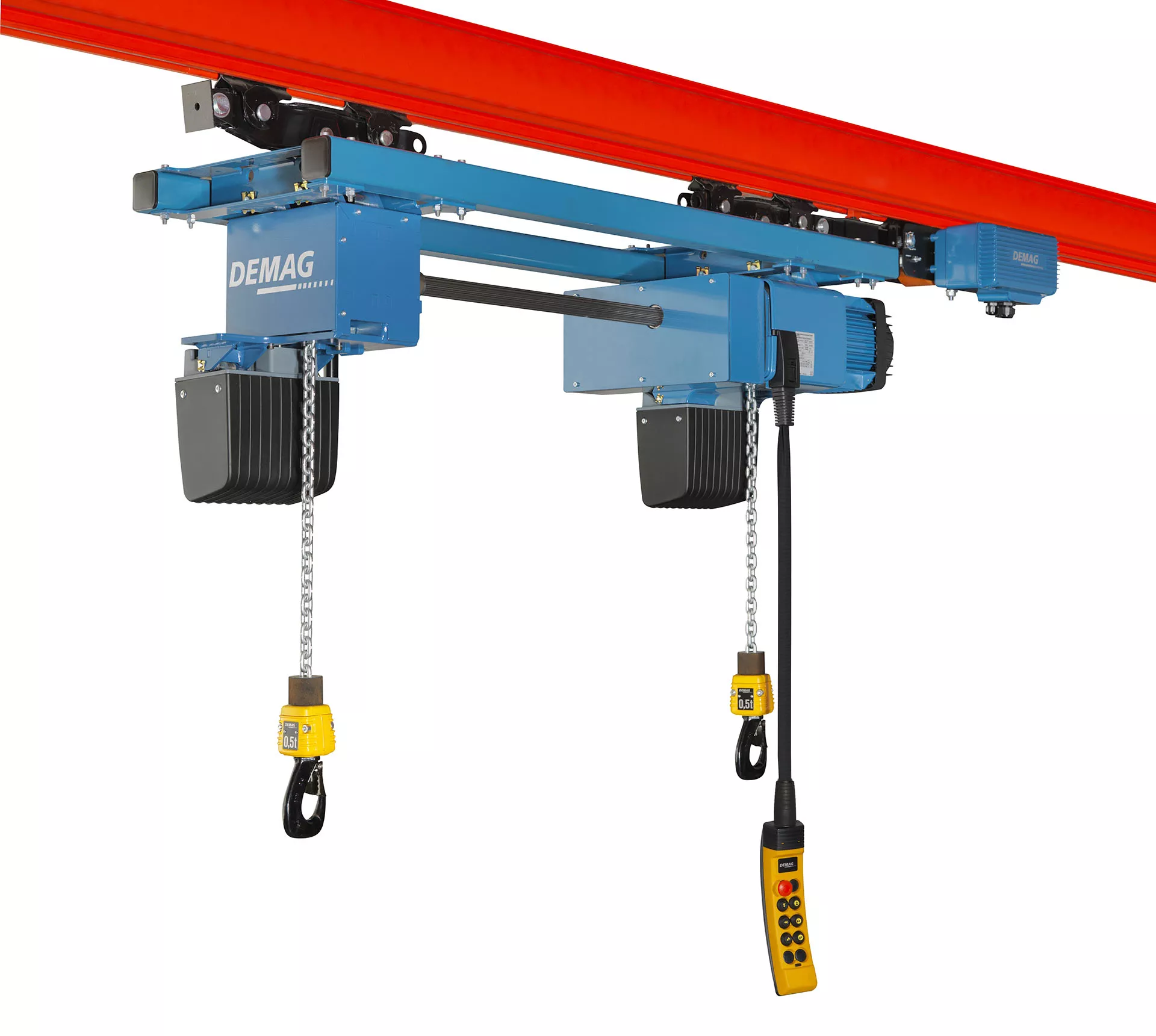

LDC-D 이중 체인 호이스트는 더 높은 속도에 적합합니다. 본 체인 호이스트는 최대 5,000 kg의 하중을 분당 24 m 속도로 이송할 수 있습니다. 2단 제어 또는 가변 속도 제어 시스템 중에서 선택할 수 있으며, 예를 들어 모듈식 Demag KBK 라이트 크레인 시스템에서처럼고정식, 푸시 주행 또는 전동 주행 유닛으로 사용할 수 있습니다.

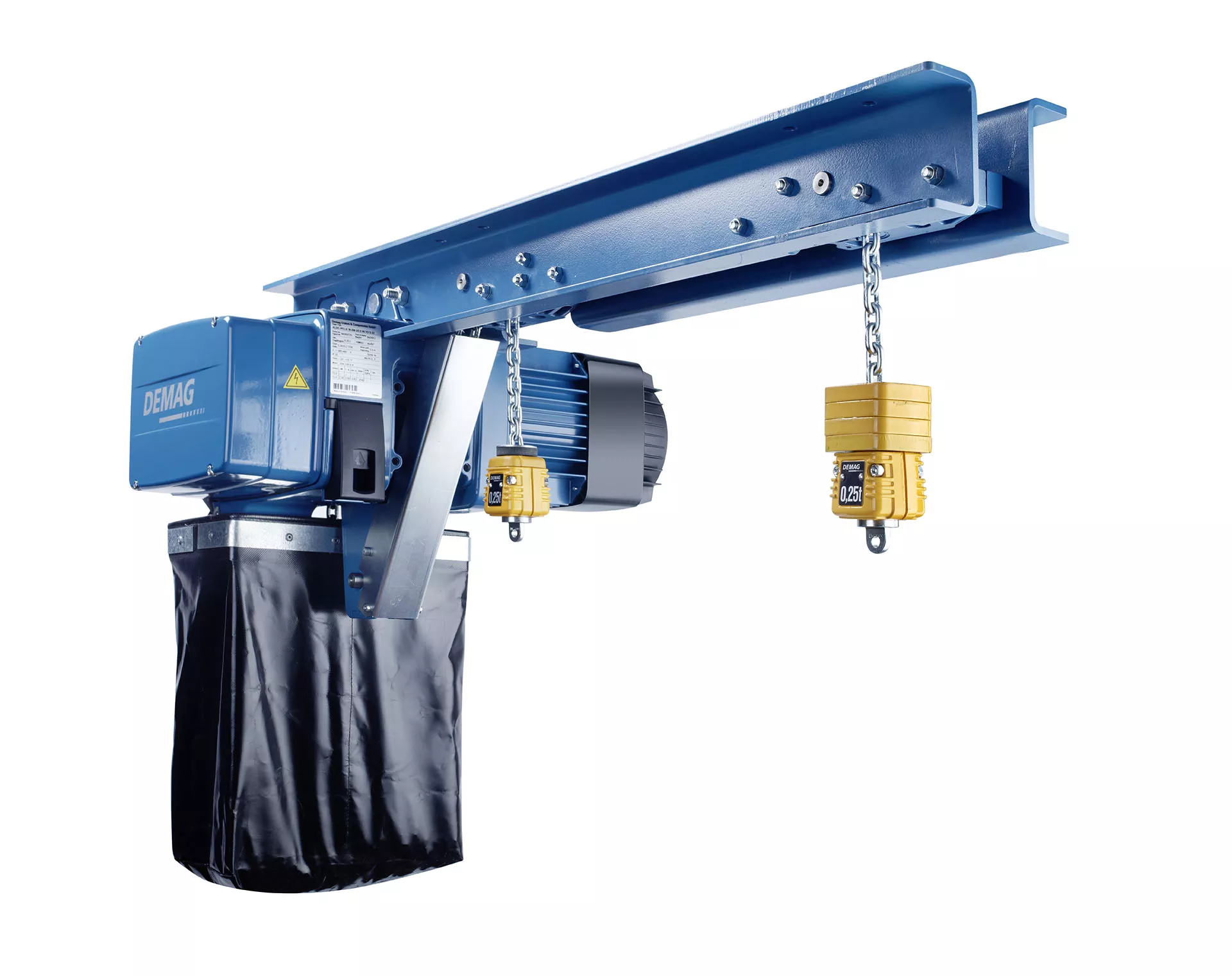

KLDC-D 이중 체인 호이스트는 로우 헤드룸 설계 덕분에 C 치수가 짧습니다. 이는 사용 가능한 공간 활용도를 높여 주며,최대 2,000 kg의 하중을 2단 또는 가변 속도로 인양·하강할 수 있습니다. KLDC-D 체인 호이스트 역시 고정식,푸시 또는 전동 주행 방식으로 운전할 수 있습니다.
비용 효율성을 위한 내구성 높은 구성품
DC 체인 호이스트 범위에 적용되는 구성품은 긴 수명을 목표로 선정됩니다. 관대한 사양의 감속기는 FEM 4m까지의 분류를 가능하게 하여, 까다로운 응용 분야에서 6,300 시간의 운전을 보장합니다.
제품 정보
한눈에 보는 장점▾
LDC-D 장점
- 더 높은 속도에 적합
- 추가 체인 리턴 스프로킷이 없으므로 다각형 효과가 줄어 체인 수명 연장
- 정격 하중 최대 5 t
- 훅 센터 간 거리 550 mm ~ 3,200 mm
- 인양 속도 최대 24 m/min
- 2단 또는 가변 속도 선택 가능
- 가능한 변형: 고정형, 주행형, KBK 운전용, 관절형 트롤리용
- 비대칭 하중 분배 허용
KLDC-D 장점
- 로우 헤드룸 설계로 C 치수가 낮아 가용 헤드룸을 최적으로 활용
- 2/4 리드오프 위치
- 정격 하중 최대 2 t
- 훅 센터 간 거리 400 mm ~ 4,600 mm
- 2단 또는 가변 속도 제공
- 가능한 변형: 고정형, 주행형, KBK 운전용, 관절형 트롤리용
- 비대칭 하중 분배 허용
추가 정보▾

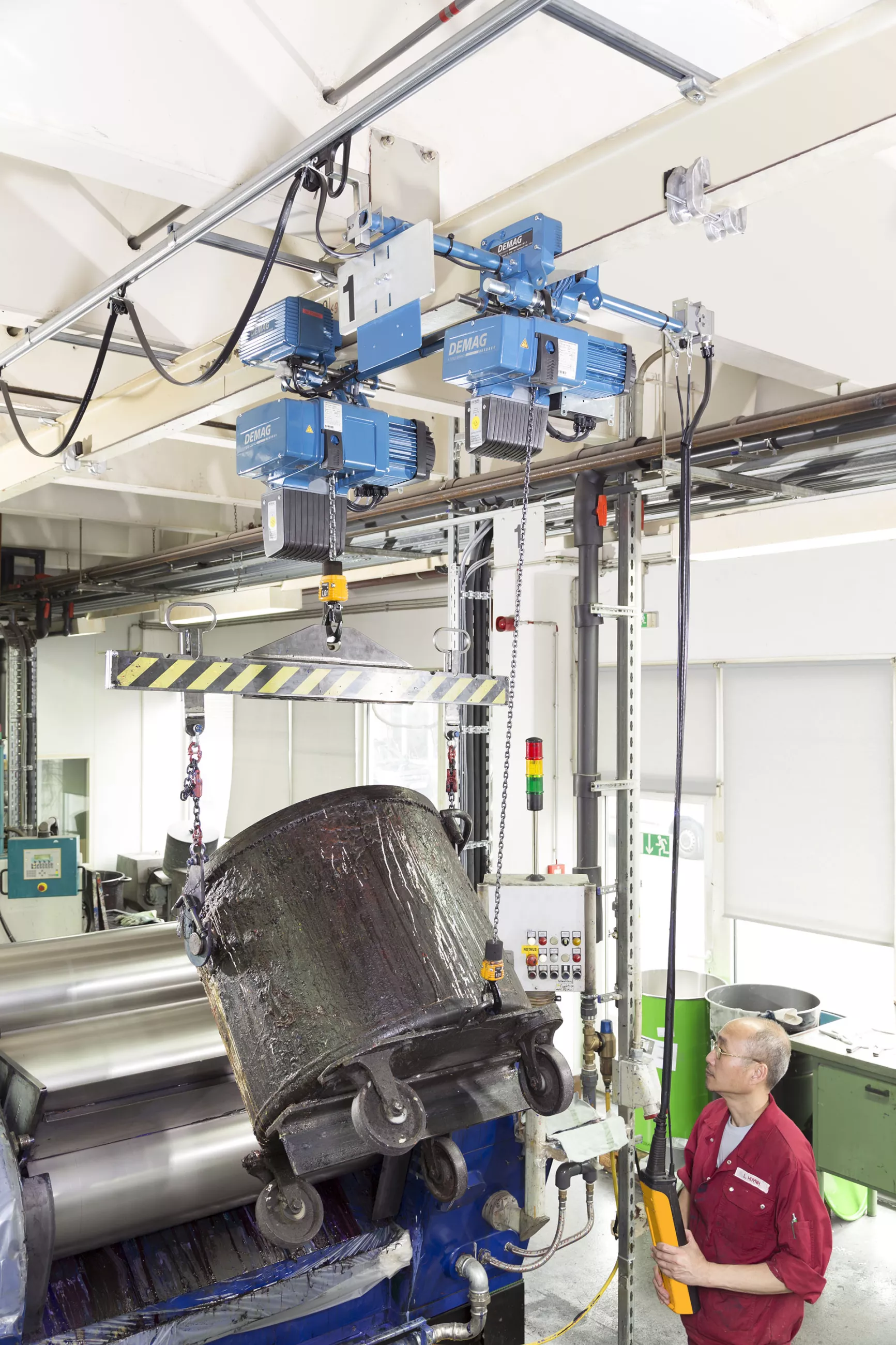

두 개의 체인 리드오프 – 탠덤 운전

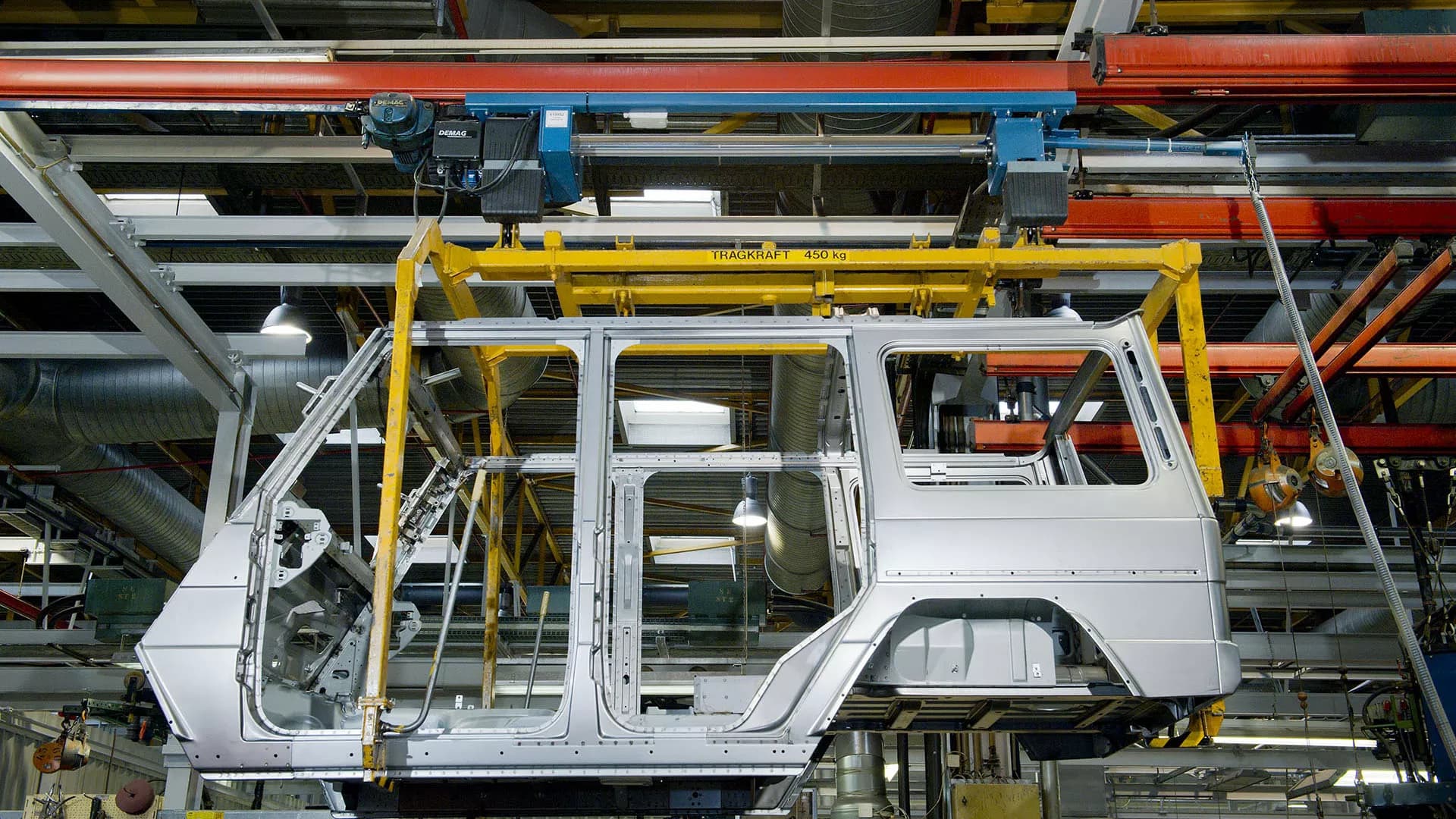

긴 자재나 차체 등을 운반하기 위해 기계식 동기화 이중 체인 호이스트의 대안으로 두 대의 체인 호이스트를 탠덤으로 사용할 수 있습니다.
하나의 제어 지점에서 평행 제어
DIN EN 15011에 따른 “그룹” 운전을 위한 탠덤 제어(동기 제어는 아님)로 안전한 운전을 지원합니다. 선택 스위치를 통해 개별 체인 호이스트를 제어할 수도 있습니다.
추가 KLDC 리드오프 위치
고객 혜택 한눈에 보기▾
안전(Safety)
- 24 V 접촉기 제어 시스템 덕분에 저전압 펜던트 사용
- 안전 관련 기능은 EN ISO 13849-1 기준 Performance Level c, Category 2 이상 충족
하중 흔들림 최소화(Minimum load sway)
- 부드러운 횡행 기동/제동으로 스웨이가 적은 하중 취급
- 필요 시 펜던트로 속도와 가감속을 조정 가능
긴 수명(Long service life)
- 관대한 사양의 감속기. 주하중은 2m+ (1,900 시간), 까다로운 적용은 최대 4m (6,300 시간)
- 체인 호이스트의 모든 서브어셈블리는 가혹한 조건에서도 장수명 등급
온도 범위(Temperature range)
- -20 ℃ ~ +45 ℃에서 듀티 팩터 저하 없이 신뢰 운전
- +60 ℃ 이상에서도 운전 가능
인체공학(Ergonomics)
- 배선 작업 없이 컨트롤 케이블 길이 또는 펜던트 위치 조정 가능
- 불필요한 컨트롤 케이블은 서비스 커버 아래 보관
고성능 모터(High-performance motor)
- 큰 안전 여유로 수년간 신뢰 운전
- 일반 시장 수준을 상회하는 스위칭 사이클 대응
Pro-Hub 기능(Pro-Hub function)
- 감하 영역에서 정격 인양 속도 최대 +90%
쉬운 유지보수(Easy to service)
- 감속기 & 슬리핑 클러치 최대 10년 무정비
- 브레이크 최대 10년(DC 10–25는 최대 5년)
- 모듈식 설계로 부품 단위의 신속한 정비/수리 → 다운타임 최소화
가변 속도(Variable speeds)
- 귀중하고 민감한 부품을 더 부드럽고 신뢰성 있게 이송·포지셔닝
- 자동차 가속 페달과 같은 버튼 특성
상태 표시(Status display)
- 누적 운전시간 카운터와 운전 상태를 표시 — 서비스 시 항상 최신
슬리핑 클러치 모니터링(Slipping clutch monitoring)
- 속도 모니터링으로 유해한 연속 슬립 제거
- 극한 과부하에 대한 신뢰성 높은 보호
- 브레이크가 슬리핑 클러치 앞에 배치된 하중 경로로, 정지 중에도 하중 낙하 없음
저소음(Low noise level)
- 모든 기어단의 헬리컬 기어로 작동 소음 감소
- 고품질 기어링으로 부드러운 구동
온라인 제품 구성기(Online product configurator)
- 쉬운 사용
- 요구사항을 지정하고 제품을 정확히 구성
- 구성을 저장
- 즉시 결과 확인
- Demag Shop에서 온라인 주문
CAD 형상 데이터(CAD geometry data)
- 다양한 파일 포맷으로 2D/3D 형상 데이터를 온라인 구성
- 3D PDF로 CAD 프로그램 없이 빠르게 확인
24/7 정보 제공(Information available 24/7)
- 언제든지 이용 가능
- 최신 정보 제공
문서(Documentation)
- 제품 설명
- 기술 데이터
- 회로도
- 각종 문서
